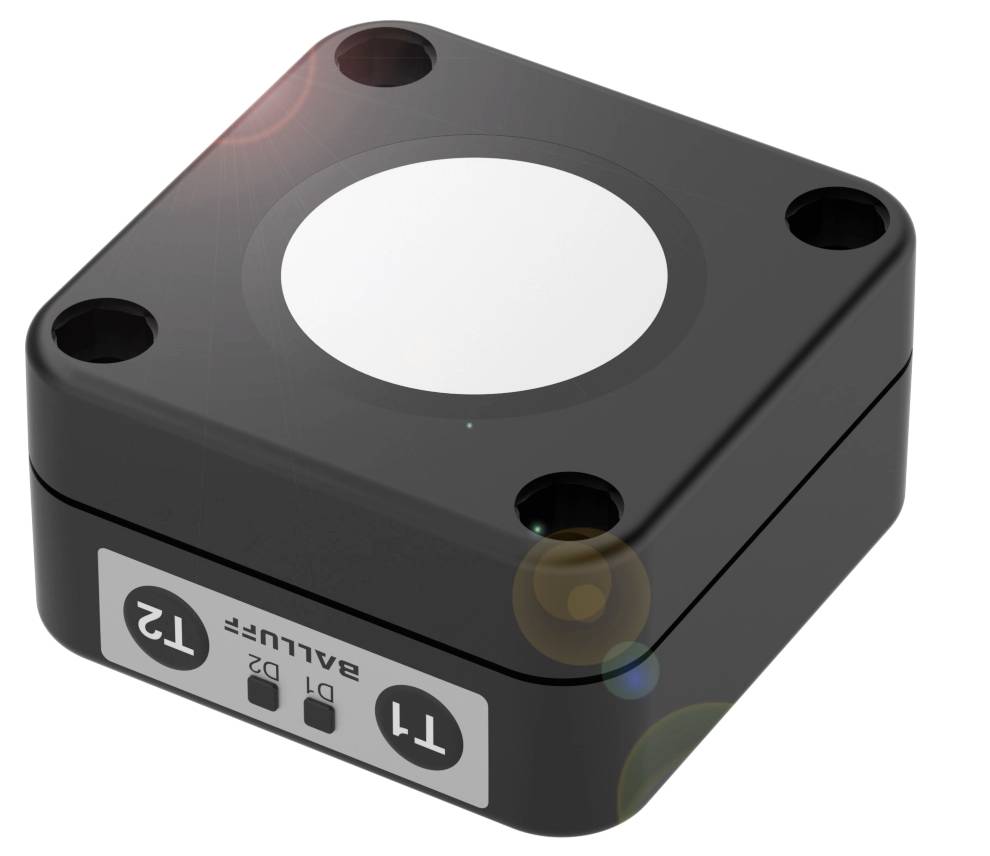

BALLUFF Capteur à ultrasons ultrasonique NPN, inverseur ; PNP, inverseur BUS006C
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement min.
9 V
Tension de fonctionnement max.
30 V
Type
BUS006C
Branchement
fiche mâle M12, 5 pôles
Fiche technique (PDF)
Nombre
Total (CHF 316.33 / pièce(s))
CHF 316.33
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BUS006C version carrée et sortie analogique ou numérique
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : en forme de carré
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) à contact opposé
- Interface : IO-Link 1.0
- Matériau du boîtier : PBT
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : en forme de carré
- Tension de fonctionnement Ub : 9...30 VDC
- Matériau du boîtier : PBT
- Portée : 350...5000 mm
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) à contact opposé
- Fréquence de commutation : 4 Hz
- Interface : IO-Link 1.0
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Dimensions : 62.2 x 62.2 x 32.7 mm
- Fixation : fixation à vis 4 trous|vis M8
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 9...30 VDC
- Fréquence de commutation : 4 Hz
- Connexion : connecteur M12x1, 5 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 3400 mm
- MTTF (40 °C) : 389 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC), à contact opposé
- Matériau du boîtier : PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Courant de sortie max. 100 mA
- Données de processus sortie : valeur de distance|état de commutation
- Cycle de données de traitement min. : 43 ms.
- Série Q62K1
- Affichage : 2 x 3 couleurs - LED
- Réglage : touche (2x)
- Température de stockage : -40...85 °C.
- Hystérésis H max. : 50 mm
- Application : mesure de distance|détection d'objet
- Plage de mesure : 350...5000 mm
- Mode de fonctionnement : IO-Link|bouton de réflexion (point de commutation)|bouton de réflexion (fenêtre)|barrière à réflexion
- Fonction d'entrée : mode IO/IO-Link
- Consommation max : 60 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 120 kHz
- Résolution : ≤ 0,180 mm
- Précision de répétition : ± 0,15 % FS
- Interface : IO-Link 1.0
- Possibilité de réglage interface : point de commutation (2x pour fenêtre)|mode de fonctionnement/IO-Link|filtre de valeurs de mesure|hystérésis|épaisseur du filtre (10 niveaux)|mode de fonctionnement|plage de masquage du premier plan|contact normalement ouvert/normalement fermé|réglage d'usine (Reset)
- Type de produit
Capteur à ultrasons
- Type
BUS006C
- Branchement
fiche mâle M12, 5 pôles
- Tension de fonctionnement
24
- Tension de fonctionnement min.
9 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
9 - 30 V
- Sorties
NPN, inverseur ; PNP, inverseur
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Contenu
1 pc(s)
- Longueur
32.7 mm
- Largeur
62.2 mm
- Hauteur
62.2 mm
- Dim.
(L x l x H) 32.7 x 62.2 x 62.2 mm
- Modèle
ultrasonique
- Intensité max. admissible par prise
100 mA
- Matériau du boîtier
PBT
- Matériau
PBT
- Tension nominale
30 V
- Distance de commutation (max.)
3400 mm
- Fréquence de commutation
4 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416167 BALLUFF Capteur à ultrasons ultrasonique NPN, inverseur ; PNP, inverseur BUS006C
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416167 BALLUFF Capteur à ultrasons ultrasonique NPN, inverseur ; PNP, inverseur BUS006C
Description
Ils mesurent sans contact les niveaux, les hauteurs ou le mou, ils fonctionnent de manière universelle, quelle que soit la couleur et la texture de la surface. La haute résolution, les grandes étendues et les petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur tension ou de leur sortie de courant et de leurs variantes avec une sortie de commutation supplémentaire. Format=forme carrée, interface=IO-Link 1.0, sortie de commutation=PNP/NPN N/O/N/F (NO/NC), connecteur=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=PBT, surface active, matériau=mousse pu/résine époxy/verre, portée=350...5000 mm, fréquence de commutation=4 Hz, homologation/conformité=cULus LISTEDCEEACEECEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, tension de fonctionnement Ub=9...30 VDC
