BALLUFF Capteur à ultrasons ultrasonique NPN BUS005P
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
NPN
Distance de commutation (max.)
350 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 234.92 / pièce(s))
CHF 248.79
-6 %
CHF 234.92
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

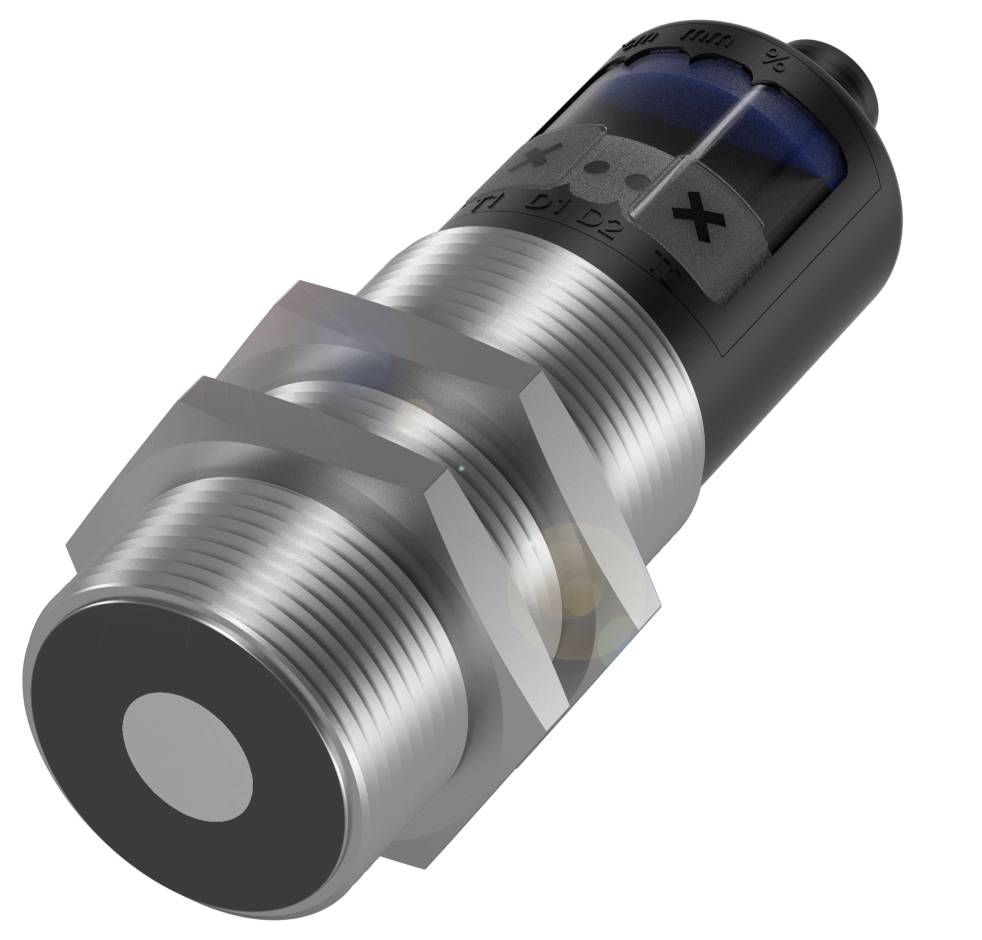

Modèle cylindrique Balluff BUS005P avec filetage M30 et sortie analogique ou numérique
- Connexion : connecteur, connecteur M12x1
- Portée : 65...600 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Matériau du boîtier : laiton, nickelé
- PBT, TPU
- Surface active, matériau : mousse pu/résine époxy/verre
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Connexion : connecteur, connecteur M12x1
- Tension de fonctionnement Ub : 9...30 VDC
- Matériau du boîtier : laiton, nickelé
- PBT, TPU
- Portée : 65...600 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Fréquence de commutation : 12 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 9...30 VDC
- Fréquence de commutation : 12 Hz
- Connexion : connecteur M12x1
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 350 mm
- Courant de sortie max. 200 mA
- Possibilité de réglage : vitesse multiplexée|synchronisation marche/arrêt|fonctionnement synchrone/multiplexeur|affichage du segment clair/sombre/arrêt|intensité du filtre (10 niveaux)|réponse de 0...20 s|plage de masquage du premier plan|adresse du capteur multiplex multiplex|réglage du capteur (étalonnage)|compensation de la température marche/arrêt|filtre des valeurs de mesure|hystérésis|zone de détection (3)|mode d'apprentissage/touche de réglage d'usine|réglage du mode de fonctionnement : 2 contact
- Série M30M1
- Affichage : valeur de distance - affichage du segment|fonction de sortie - LED jaune|LED verte : tension de fonctionnement|paramètres du capteur - affichage du segment
- Réglage : touche (2x)
- Hystérésis H max. : 5 mm
- Application : détection d'objet
- Plage de mesure : 65...600 mm
- Mode de fonctionnement : barrière à réflexion|bouton de réflexion (point de commutation)|bouton de réflexion (fenêtre)
- Fonction d'entrée : signal de synchronisation
- Consommation max : 80 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 400 kHz
- Résolution : ≤ 0,025 mm
- Précision de répétition : ± 0,15 % FS
- Type de produit
Capteur à ultrasons
- Type
BUS005P
- Tension de fonctionnement min.
9 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
9 - 30 V
- Sorties
NPN
- Distance de commutation (max.)
350 mm
- Fréquence de commutation
12 Hz
- Modèle
ultrasonique
- Branchement
fiche mâle
- Matériau du boîtier
laiton
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Intensité max. admissible par prise
200 mA
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416414 BALLUFF Capteur à ultrasons ultrasonique NPN BUS005P
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416414 BALLUFF Capteur à ultrasons ultrasonique NPN BUS005P
Description
Ils mesurent sans contact les niveaux, les hauteurs ou le mou, ils fonctionnent de manière universelle, quelle que soit la couleur et la texture de la surface. La haute résolution, les grandes étendues et les petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur tension ou de leur sortie de courant et de leurs variantes avec une sortie de commutation supplémentaire. Sortie de commutation=NPN N/O/N/F (NO/NC), connexion=connecteur, connecteur M12x1, matériau du boîtier=laiton PBT, TPU, surface active, matériau=mousse pu/résine époxy/verre, portée=65...600 mm, fréquence de commutation=12 Hz, homologation/conformité=cULus LISTEDCEEACEECEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, tension de fonctionnement Ub=9...30 VDC
