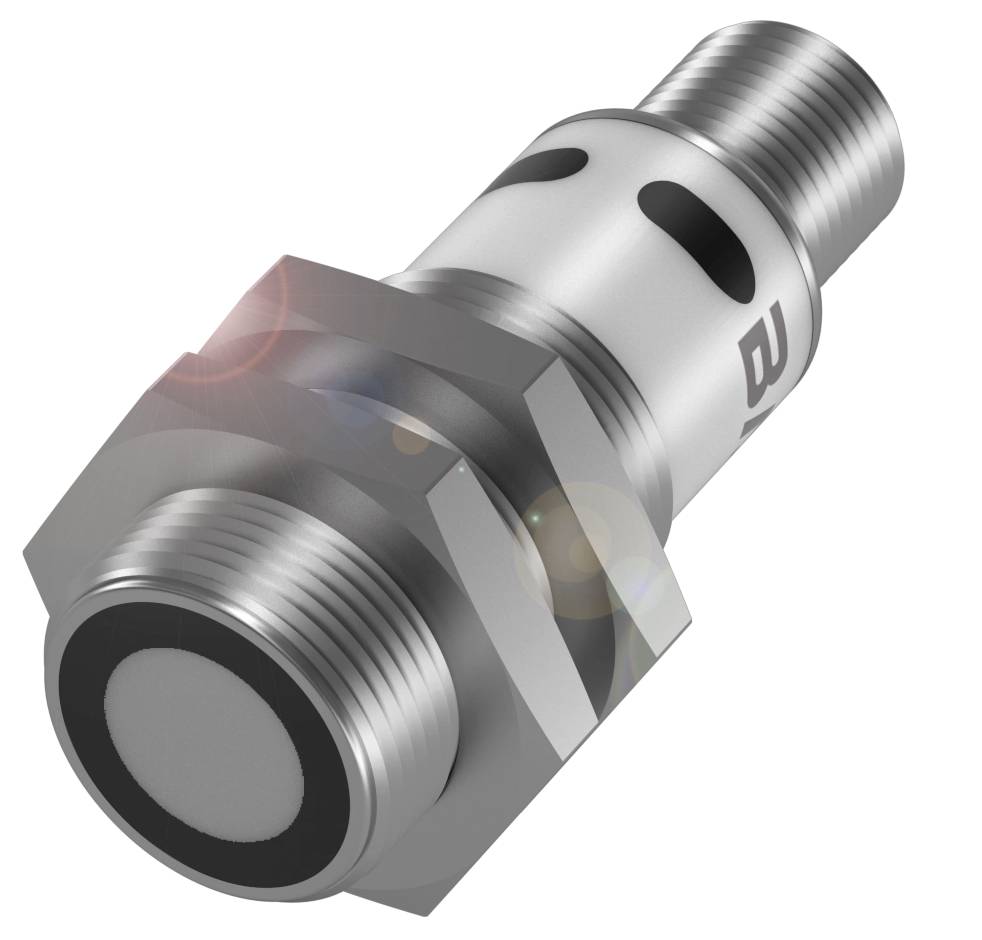

BALLUFF Capteur à ultrasons ultrasonique analogique BUS004T
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
analogique
Distance de commutation (max.)
350 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 299.68 / pièce(s))
CHF 299.68
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BUS004T avec filetage M18 et sortie analogique ou numérique
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 18 mm
- Matériau du boîtier : laiton, nickelé
- PBT
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, tension 0...10 V.
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, tension 0...10 V.
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 18 mm
- Tension de fonctionnement Ub : 15...30 VDC
- Matériau du boîtier : laiton, nickelé
- PBT
- Portée : 65...600 mm
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 52,5 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 15...30 VDC
- Connexion : connecteur M12x1, 5 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 350 mm
- MTTF (40 °C) : 1134 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Matériau du boîtier : laiton, nickelé|PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Protection de surface : nickelée
- Série M18M1
- Affichage : LED verte : tension de fonctionnement|objet dans la plage - LED jaune
- Réglage : non
- Température de stockage : -40...85 °C.
- Application : mesure de distance
- Plage de mesure : 65...600 mm
- Mode de fonctionnement : mesure analogique (courbe caractéristique)
- Fonction d'entrée : courbe caractéristique croissante/en baisse|apprentissage de la zone de travail|réglage d'usine (réinitialisation)|synchronisation marche/arrêt|signal de synchronisation
- Consommation max : 40 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 400 kHz
- Résolution : ≤ 0,069 mm
- Précision de répétition : ± 0,15 % FS
- Sortie analogique : analogique, tension 0...10 V.
- Caractéristique de sortie : linéaire croissant/décroissant
- Résistance de charge min. RL (Analogique U) : 100 kohms pour UB > 15 V.
- Type de produit
Capteur à ultrasons
- Type
BUS004T
- Tension de fonctionnement min.
15 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
15 - 30 V
- Sorties
analogique
- Distance de commutation (max.)
350 mm
- Modèle
ultrasonique
- Branchement
fiche mâle M12, 5 pôles
- Propriété du matériau
nickelé
- Matériau du boîtier
laiton
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
52.5 mm
- Diamètre
18 m
- Dim.
(Ø x L) 18 m x 52.5 mm
- Matériau
laiton (nickelé)
PBT
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416457 BALLUFF Capteur à ultrasons ultrasonique analogique BUS004T
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416457 BALLUFF Capteur à ultrasons ultrasonique analogique BUS004T
Description
Détection de position ou détection d'objet dans des milieux solides, en poudre et liquides - sans contact, ils contrôlent la présence et le comptage d'objets. Utilisation universelle, ils fonctionnent indépendamment de la couleur et de la texture de la surface. Les brouillards, la poussière ou la saleté ne sont pas un problème pour eux. Sa haute résolution et ses petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur signal de sortie. Format=Ø 18 mm, sortie analogique=analogique, tension 0.10 V linéaire ascendant/descendant, raccordement=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=laiton PBT, surface active, matériau=mousse pu/résine époxy/verre, portée=65...600 mm, homologation/conformité=cULus LISTEDCEEACEEACEEE, température ambiante=-25...70 °C, indice de protection = IP67, précision de répétition = environ 0,15 % FS, tension de fonctionnement Ub=15...30 VDC
