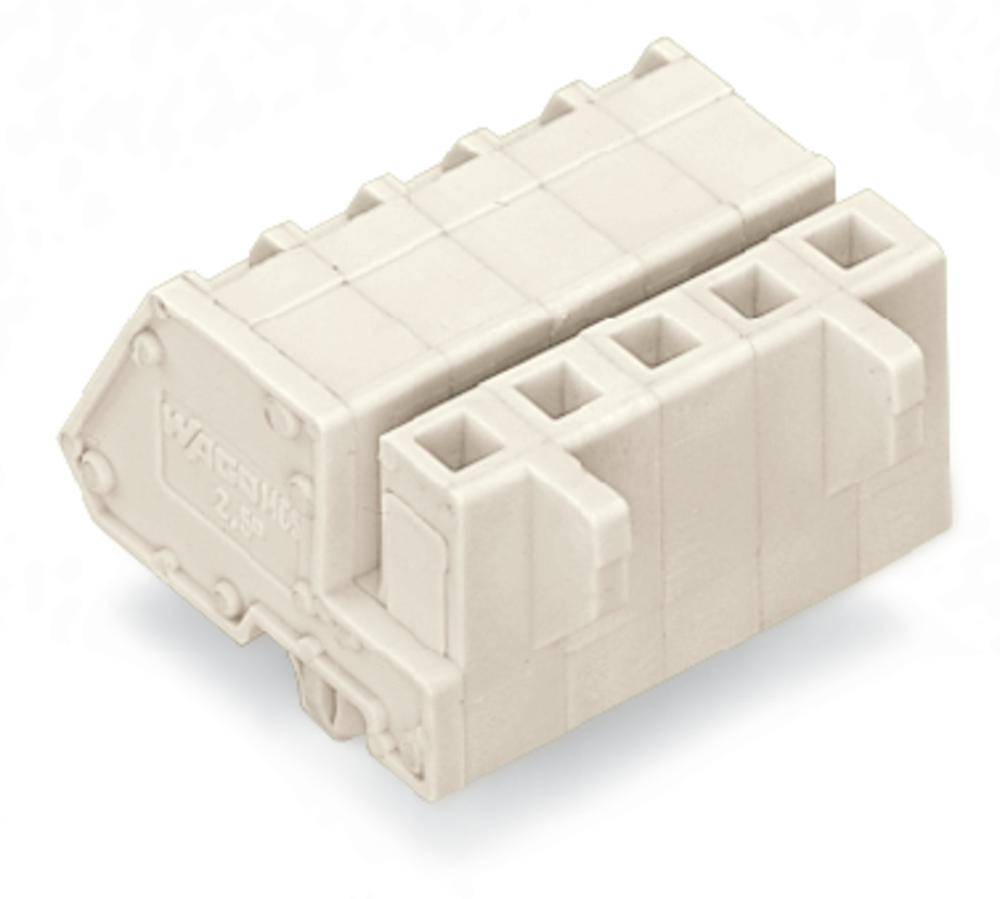

Boîtier femelle pour câble série 721 WAGO 721-320/008-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Boîtier femelle pour câble
Forme
femelle, coudé
Nbr de rangées
1
Série
série 721
Dimension grille
5 mm
Fiche technique (PDF)
Points forts & détails
Connecteur femelle MCS MIDI
- Contenu: 10 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 20
Caractéristiques techniques
- MCS-FEDERL. OM/RF FS 5,00MM 20P.
- Type de produit
Boîtier femelle pour câble
- Forme
femelle, coudé
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série 721
- Spécificités
avec ergots d'encliquetage
- Dimension grille
5 mm
- Nombre de pôles par rangée
20
- Nbr total de pôles
20
- Largeur
101.50 mm

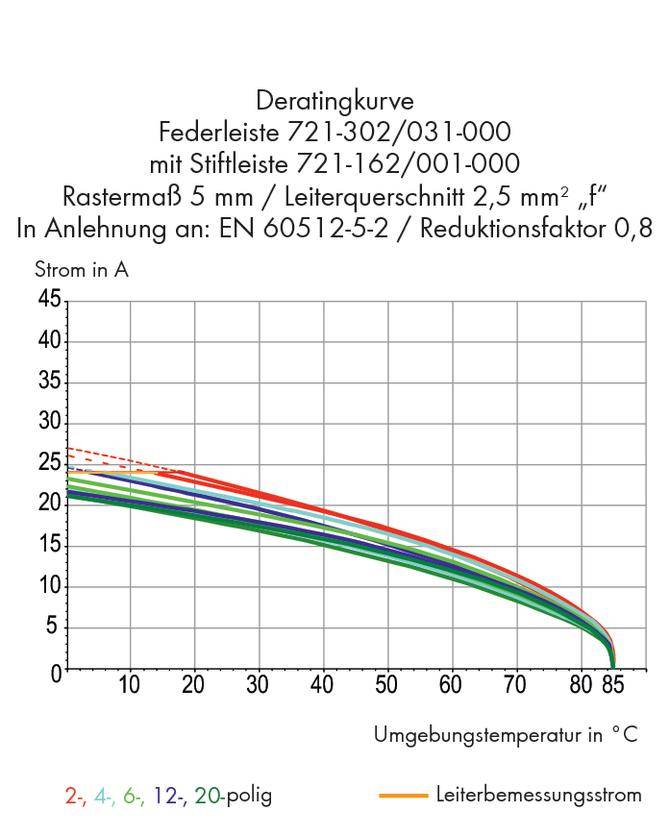

- Courant nominal
15 A
- Courant nominal - arrondi
15 A
- Contenu
10 pc(s)
- AWG max.
12
- AWG min.
28
- Longueur dénudée (max.)
9.00 mm

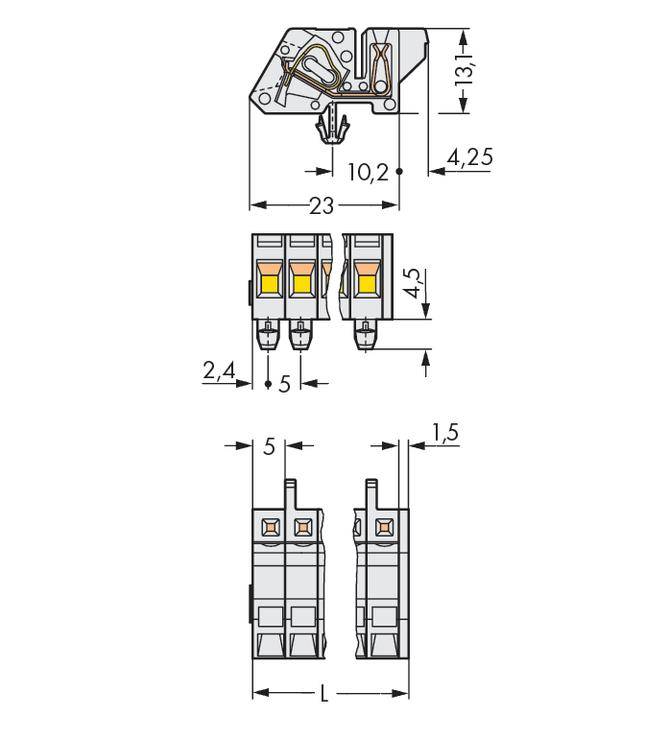

- Dim.
(L x l x H) 17.60 x 101.50 x 27.25 mm
- Connexion
borne à ressort
- Matériau boîtier
PA 66
- Référence fabricant
721-320/008-000
- Couleur
gris clair
- Emballage industriel
oui
- Matériau du contact
alliage de cuivre
- Surface de contact coté enfichable
étamé
- Tension nominale
300 V
- Hauteur
27.25 mm
- Longueur
17.60 mm
- Section max.
2.5 mm²
- Section (min.)
0.08 mm²
- Sens d'enfichage
incliné par rapport à la platine
- Type
721-320/008-000
- INOM
12 A
- Pôle(s)
20
- Connexion
CAGE CLAMP®
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 539380 Boîtier femelle pour câble série 721 WAGO 721-320/008-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 539380 Boîtier femelle pour câble série 721 WAGO 721-320/008-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)
Description
Avec pied de fixation à encliqueter, 20 pôles, pas 5 mm, 100 % protégé contre l'inversion, pour montage en surface, épaisseur de tôle 0,6 x 1,2 mm, trous de fixation Ø 3,5 mm, gris clair.
