Name: binder 99 5125 00 07-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 7 Série (connecteur rond): 423 1 pc(s)
Brand: binder
SKU: 3216271
Availability: BackOrder

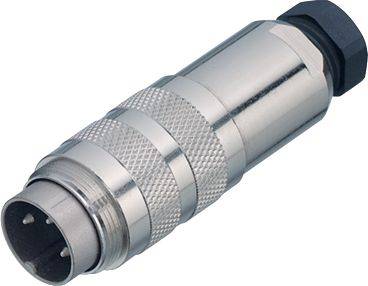

Connecteur métallique cylindrique à surface rainurée et plusieurs contacts de broche à une extrémité. Adapté pour les connexions électriques.

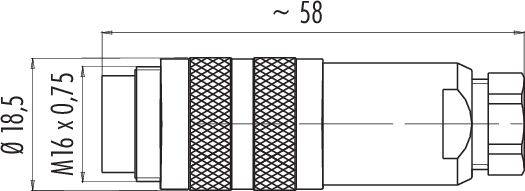

Dessin technique d'une fiche cylindrique avec les dimensions suivantes : diamètre 18,5 mm, longueur d'environ 58 mm, filetage M16 x 0,75.

'Diagramme d'une fiche à 7 broches avec contacts numérotés. Les contacts sont disposés uniformément en cercle, le numéro 7 étant au centre.'

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 5125 00 07 série 423

Fiche mâle pour câble M16 IP67
Nombre de pôles : 7
4,0 - 6,0
peut être blindé
À souder
IP67
UL

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 5125 00 07

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 7

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuZn

Matériau boîtier: laiton nickelé

: AWG 18

Référence fabricant: 99 5125 00 07-20

Nombre de pôles: 7

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 423

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216182

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216183

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216184

Livraison le ven. 13 novembre

44 pièce(s)Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216185

Livraison le ven. 13 novembre

20 pièce(s)Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216186

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216187

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Stecker, gewinkelt

Winkelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216188

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216189

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216190

Livraison le ven. 13 novembre

18 pièce(s)Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216191

Livraison le lun. 14 décembre

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216271 binder 99 5125 00 07-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 7 Série (connecteur rond): 423 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216271 binder 99 5125 00 07-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 7 Série (connecteur rond): 423 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
