binder 99 2440 12 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

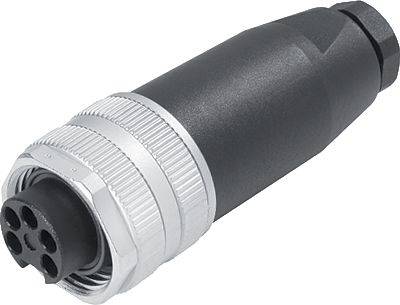

Un connecteur noir cylindrique avec une terminaison métallique et plusieurs points de contact à son extrémité ouverte.

Photo non contractuelle

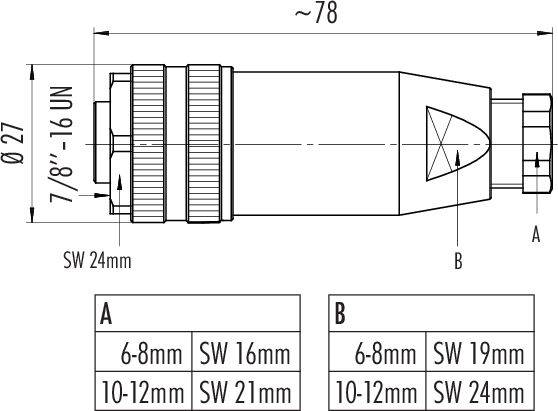

Dessin technique d'un composant avec dimensions : Longueur ~78 mm, diamètre 27 mm, et filetage 7/8"-16 UN. Les tableaux présentent les largeurs de clé pour les sections A et B.

Schéma de connexion électrique avec contacts circulaires. Contacts marqués avec '2', '3' et mise à la terre.

1/3

Photo non contractuelle

Forme

femelle, droit

Nombre total de pôles

3 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Courant nominal - arrondi

12 A

Fiche technique (PDF)

Livraison le lun. 2 novembre

219 pièce(s)

Nombre

pièce(s)

Total (CHF 26.78 / pièce(s))

CHF 26.78

excl. TVA

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 2440 12 03 série 820

7/8"; prise de câble
Nombre de pôles : 2+PE
6,0 - 8,0 mm
non blindé
borne à vis
IP67
UL
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PUR/PA
Matériau de verrouillage : zinc moulé nickelé
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 99 2440 12 03

Forme: femelle, droit

Nombre total de pôles: 3 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 300 V
600 V

Matériau du contact: CuZn

Matériau boîtier: PBT

: AWG 16

Référence fabricant: 99 2440 12 03-20

Nombre de pôles: 3

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 820

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Nennspannung

binder 09 2446 100 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215145

10 A

Offene Leitungsenden

Buchse, geradeFlanschbuchse

1 St.

3 + PE

300 V600 V

binder 09 2446 180 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215146

10 A

Löten

Buchse, geradeFlanschbuchse

1 St.

3 + PE

300 V600 V

binder 09 2446 300 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215147

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 310 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215148

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 320 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215149

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 330 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215150

10 A

Löten

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2447 100 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215151

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 180 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215152

10 A

Löten

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 300 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215153

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 310 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Code produit :3215154

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

Documents & téléchargements

Fiche technique

Fiche technique 3216053 binder 99 2440 12 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216053 binder 99 2440 12 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
