Name: binder 99 2062 92 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 581 1 pc(s)
Brand: binder
SKU: 3216044
Availability: BackOrder

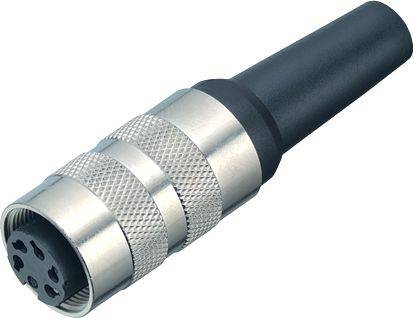

Un connecteur cylindrique multipolaire avec un corps en métal argenté et un raccordement de câble noir, adapté aux applications industrielles.

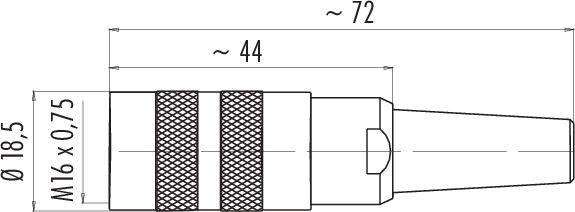

Dessin technique d'une fiche technique avec dimensions : diamètre 18,5 mm, longueur 72 mm, filetage M16 x 0,75.

Schéma de connecteur électrique : Connecteur circulaire à huit broches numérotées, disposées en cercle. Illustre les positions des broches pour les connexions.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le ven. 6 novembre

28 pièce(s)

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 2062 92 08 série 581

Prise de câble M16 IP40
Nombre de pôles : 8 DIN
6,0 - 8,0 mm
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 99 2062 92 08

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 8

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

: AWG 18

Référence fabricant: 99 2062 92 08-20

Nombre de pôles: 8

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 581

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215891

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 9.35^*

binder 99 2001 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215892

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215893

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215894

Livraison le ven. 6 novembre

13 pièce(s)Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215895

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215896

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215897

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215898

Livraison le lun. 7 décembre

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215899

Livraison le ven. 6 novembre

24 pièce(s)Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 9.80^*

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215900

Livraison le ven. 6 novembre

41 pièce(s)Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216044 binder 99 2062 92 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 581 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216044 binder 99 2062 92 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 581 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
