binder 99 2001 00 02-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 581 1 pc(s)

Une fiche métallique argentée avec plusieurs broches et une poignée en caoutchouc noir, typiquement utilisée pour les connexions électroniques.

Photo non contractuelle

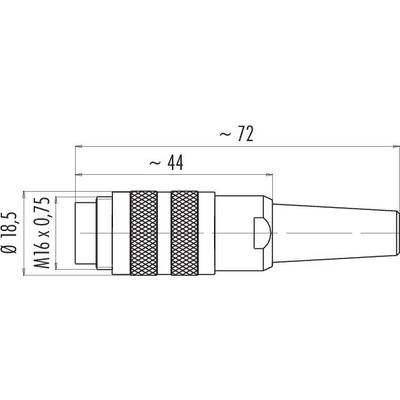

Dessin technique d'un connecteur cylindrique avec les dimensions suivantes : diamètre 18,5 mm, longueur 72 mm, filetage M16 x 0,75.

Dessin technique d'une fiche bipolaire dont les bornes sont marquées '1' et '2'.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le Mi., 21. Okt.

1 pièce(s)

Nombre

pièce(s)

Total (CHF 8.65 / pièce(s))

CHF 8.65

excl. TVA

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 2001 00 02 série 581

Fiche mâle pour câble M16 IP40
Nombre de pôles: 2
4,0 - 6,0
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 2001 00 02

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 2

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 7 A

Courant nominal - arrondi: 7 A

Fermeture: vis

Tension nominale: 250 V

Matériau du contact: CuZn

: AWG 18

Référence fabricant: 99 2001 00 02-20

Nombre de pôles: 2

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 581

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215891

Ce produit

99 2001 00 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215892

99 2001 02 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215893

99 2001 09 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215894

99 2001 10 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215895

99 2001 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215896

99 2001 20 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215897

99 2001 29 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215898

99 2001 92 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215899

99 2002 00 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215900

99 2002 02 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Documents & téléchargements

Fiche technique

Fiche technique 3215891 binder 99 2001 00 02-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 581 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215891 binder 99 2001 00 02-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 581 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
