Name: binder 86 0431 0003 00004-20 Connecteur non confectionné pour capteurs/actionneurs M20 embase mâle Nombre de pôles: 4 1
Brand: binder
SKU: 3218368
Availability: BackOrder

Connecteur métallique de forme cylindrique, avec plusieurs contacts visibles à une extrémité. Utilisé pour les connexions électroniques.

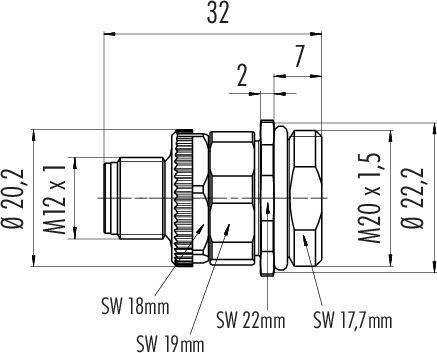

Dessin technique d'un raccord avec dimensions et spécifications : M20 x 1,5, M12 x 1, SW 18 mm, SW 19 mm, SW 22 mm.

Diagramme d'un cercle avec cinq points numérotés placés symétriquement à l'intérieur. Une flèche indique un angle de 45 degrés.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Coté A

M12

Nombre de pôles

Tension nominale

250 V

Fiche technique (PDF)

Bientôt disponible

Nombre

pièce(s)

Total (CHF 11.95 / pièce(s))

CHF 11.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 0431 0003 00004 série 763

Connecteur à bride M12-A
Nombre de pôles : 4
non blindé
borne à vis
IP67
UL
VDE
M20x1,5

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance de passage : ≤ 8 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 86 0431 0003 00004

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Coté A: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 8 A

Courant nominal - arrondi: 8 A

Section de raccordement (max.): 1.50 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M20

Type de filetage connexion des câbles et montage: M20

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Type de fermeture: à vis

Référence fabricant: 86 0431 0003 00004-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
