Name: binder 77 3627 0000 20004-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, coudé 5 m Nombre de pôles:
Brand: binder
SKU: 3217857
Availability: BackOrder

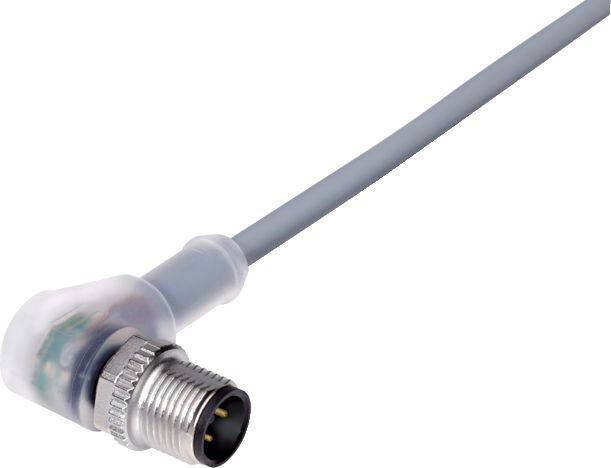

Un câble de connexion gris coudé avec un connecteur métallique, adapté aux applications industrielles ou techniques.

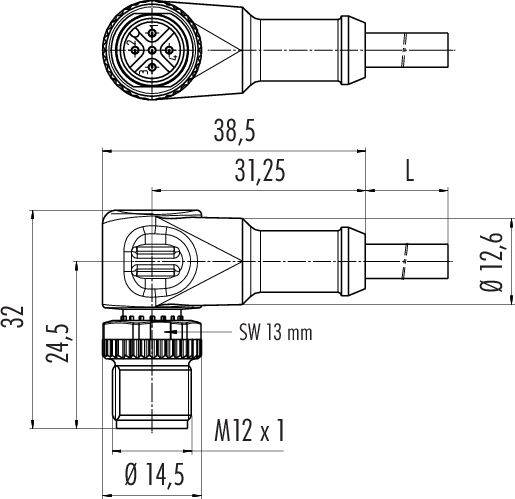

Dessin technique d'un connecteur. Indique les dimensions de longueur, les diamètres et les spécifications des vis. Cotes de montage.

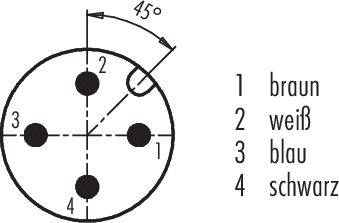

Diagramme de 'Steckerbelegung' : Cercle avec quatre points numérotés de 1 à 4, légende : 1 marron, 2 blanc, 3 bleu, 4 noir, angle de 45°.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, coudé

Coté A

M12

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 27.95 / pièce(s))

CHF 27.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3627 0000 20004-0500 série 763

Connecteur coudé M12-A
Nombre de pôles : 4
non blindé
Moulé sur le câble
IP69K
UL listed
PVC gris
4 x 0,34 mm²
Avec LED PNP NO

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Matériau de verrouillage : zinc moulé nickelé
Isolation conducteur : PVC
Section de câble : 4 x 0.34 mm²
Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : non
Type de montage : montage sur câble

Type: 77 3627 0000 20004-0500

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: mâle, coudé

Coté A: M12

Nombre de pôles: 4

Longueur de câble: 5 m

Materiau de la gaine: PVC

Tension nominale: 10 V
30 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: câble avec connecteur

Couleur: gris

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP69K

Spécificités: avec LED

Température min.: -40 °C

Température max.: 105 °C

Type de fermeture: à vis

Référence fabricant: 77 3627 0000 20004-0500-20

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm
