Name: binder 77 3434 3405 50003-0200-20 Connecteur confectionné pour capteurs/actionneurs femelle, droit, mâle, droit 2 m Nomb
Brand: binder
SKU: 3217442
Availability: BackOrder

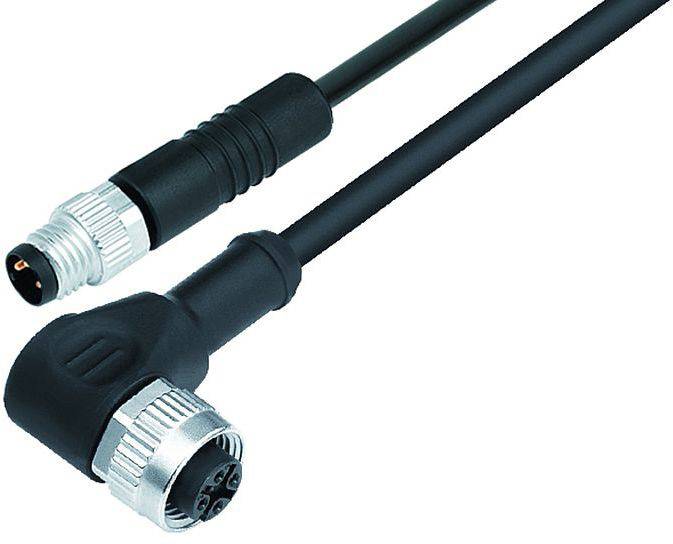

'Câbles industriels avec connecteurs circulaires, un droit et l'autre coudé, pour les connexions électriques dans les systèmes d'automatisation.'

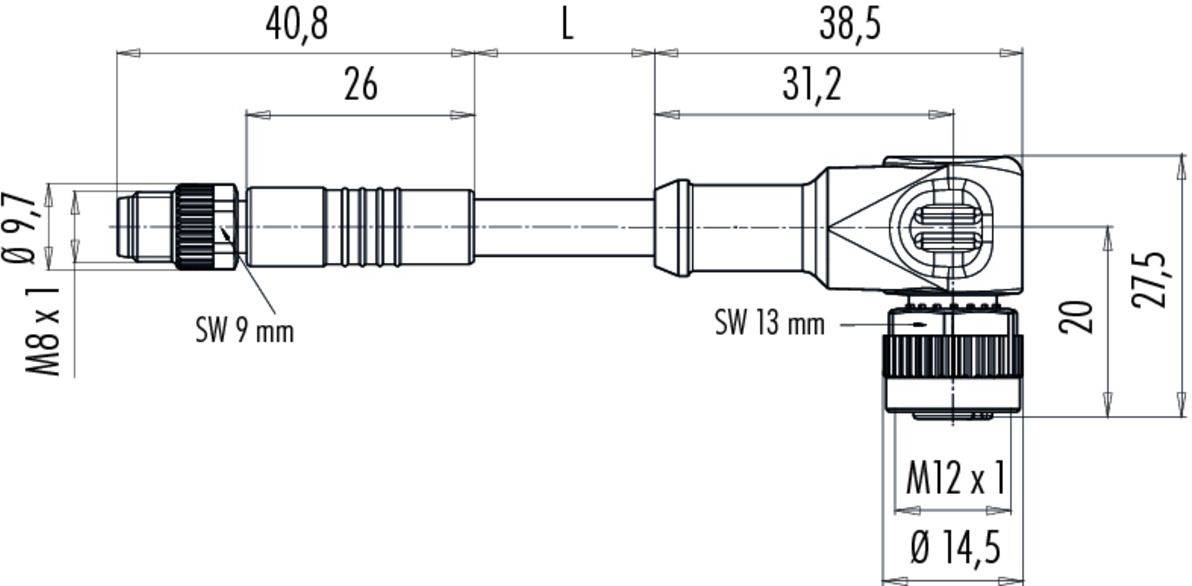

Dessin technique d'un adaptateur avec raccords M8 et M12, dimensions en millimètres pour illustrer la taille.

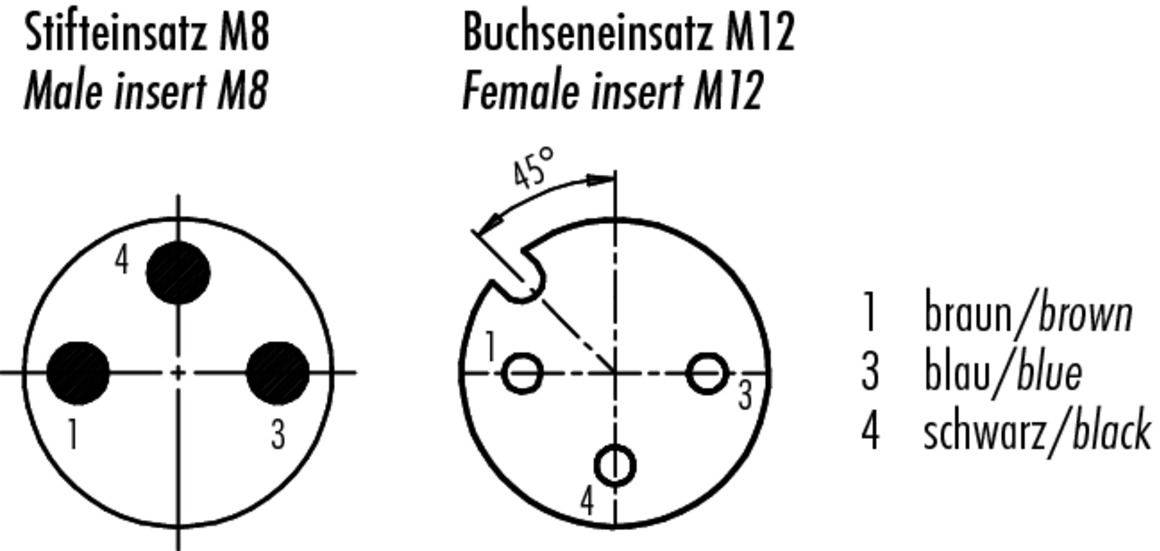

'Diagramme de l'insertion de broche M8 et de l'insertion de douille M12 avec des connexions codées par couleur : 1 marron, 3 bleu, 4 noir.'

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

mâle, droit

Norme de connecteur

Connectique Sensorik

Nombre de pôles

Longueur de câble

2 m

Fiche technique (PDF)

Livraison le mar., 22 décembre 2026

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3434 3405 50003-0200 série 765

Câble de connexion pour câble - prise de câble
Nombre de pôles : 3
non blindé
Moulé sur le câble
IP67
UL listed
PUR noir
3 x 0,34 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Isolation toron : PP9Y sans halogène
Section de câble : 3 x 0.34 mm²
Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Type de montage : montage sur câble

Type: 77 3434 3405 50003-0200

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: femelle, droit
mâle, droit

Norme de connecteur: Connectique Sensorik

Nombre de pôles: 3

Longueur de câble: 2 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: câble avec connecteur

Couleur: noir

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Spécificités: Gaine PUR

Température min.: -50 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 77 3434 3405 50003-0200-20

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Conforme à la norme RoHS: oui
