Name: binder 77 3408 3405 50003-0060-20 Connecteur confectionné pour capteurs/actionneurs mâle, droit, femelle, coudé 0.6 m No
Brand: binder
SKU: 3217041
Availability: BackOrder

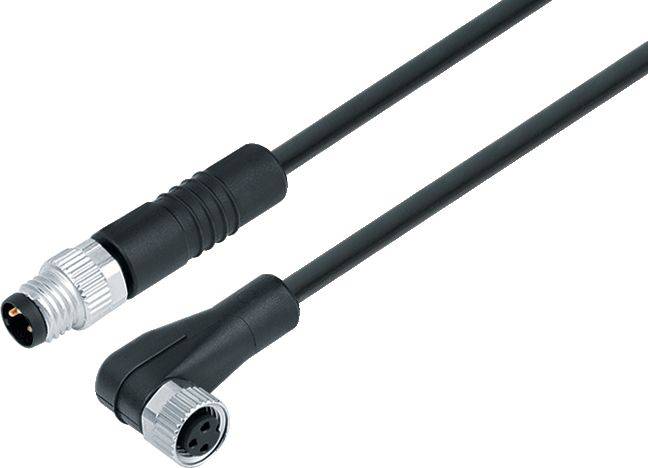

Câble noir avec deux connecteurs : un droit et un coudé pour des connexions industrielles.

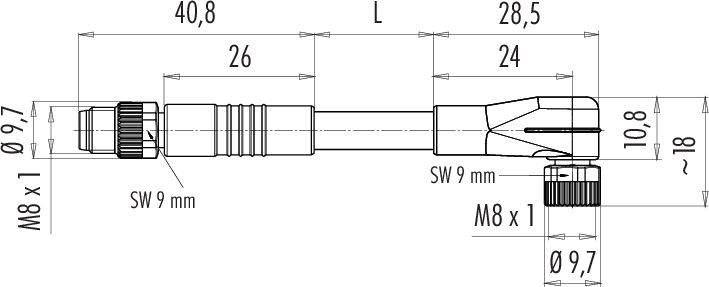

Dessin technique d'un connecteur métallique avec dimensions : Longueur 40,8 mm, Diamètre M8 x 1, et Écartement des axes 28,5 mm.

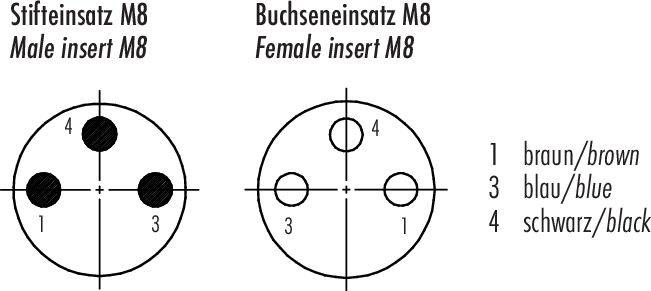

'Insertion de broche M8' et 'Insertion de douille M8' Schéma de connexion. Affectation des broches 1 : marron, 3 : bleu, 4 : noir. Connexions tripolaires.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

femelle, coudé

Coté A

Coté de raccordement B

Nombre de pôles

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 28.95 / pièce(s))

CHF 28.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3408 3405 50003-0060 série 718

Câble de raccordement M8 pour connecteur de câble - prise coudée
Nombre de pôles : 3
non blindé
Moulé sur le câble
IP67
UL listed
PUR noir
3 x 0,34 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Matériau de verrouillage : zinc moulé nickelé
Isolation toron : PP9Y sans halogène
Section de câble : 3 x 0.34 mm²
Vitesse de déplacement : ≤ 3,33 m/s.
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : oui
Type de montage : montage sur câble

Type: 77 3408 3405 50003-0060

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: mâle, droit
femelle, coudé

Coté A: M8

Coté de raccordement B: M8

Nombre de pôles: 3

Longueur de câble: 0.6 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: câble avec connecteur

Couleur: noir

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Température min.: -50 °C

Température max.: 80 °C

Type de fermeture: à vis

Référence fabricant: 77 3408 3405 50003-0060-20

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Conforme à la norme RoHS: oui
