binder 09 4220 150 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s

Un connecteur noir et rond avec un boîtier hexagonal blanc. Plusieurs connexions sont visibles sur la face avant.

Photo non contractuelle

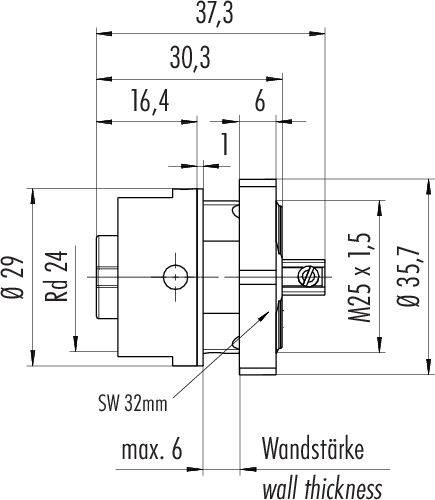

Dessin technique d'un raccord avec les dimensions : diamètre 37,3, 30,3, 16,4, 6 ; filetage M25 x 1,5 ; clé de 32 mm ; épaisseur de paroi maximale 6 mm.

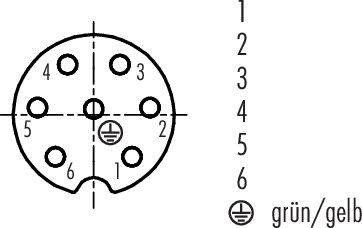

'Brochage pour connecteur circulaire à 6 contacts, numérotés de 1 à 6. Symbole de mise à la terre au contact 2 avec code couleur vert/jaune.'

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

7 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le lun. 2 novembre

9 pièce(s)

Nombre

pièce(s)

Total (CHF 21.23 / pièce(s))

CHF 24.09

-12 %

CHF 21.23

excl. TVA

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 4220 150 07 série 693

Boîte à bride RD24
Nombre de pôles : 6+PE
non blindé
borne à vis
IP67
UL
ESTI+
VDE
Fixation centrale

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 09 4220 150 07

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 7 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Fermeture: Vis centrale

Contact séquentiel (PE): oui

Tension nominale: 250 V

Matériau du contact: CuSn

: AWG 16

Référence fabricant: 09 4220 150 07-20

Nombre de pôles: 7

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 693

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215187

Ce produit

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215184

10 A

Crimpen

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215185

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215186

10 A

Schraubklemme

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215188

16 A

Schraubklemme

Flanschstecker

1 St.

4 + PE

Flanschstecker

400 V600 V

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215189

16 A

Schraubklemme

Buchse, gerade

1 St.

4 + PE

Flanschdose

400 V600 V

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216117

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216118

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216119

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216120

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Documents & téléchargements

Fiche technique

Fiche technique 3215187 binder 09 4220 150 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215187 binder 09 4220 150 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
