binder 09 4204 00 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Un connecteur noir cylindrique avec plusieurs emplacements ronds et les inscriptions '8A/250V' et '10A/250V~'.

Photo non contractuelle

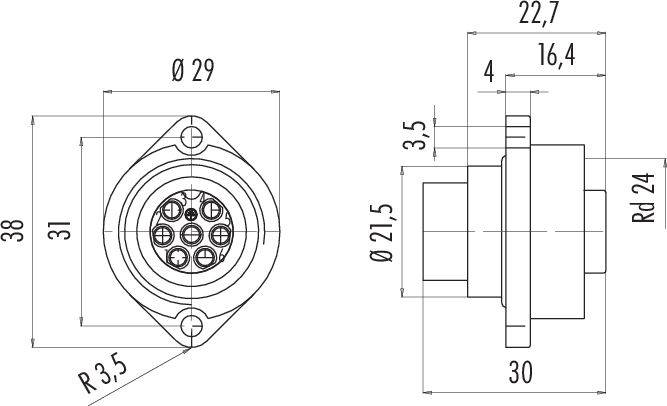

Dessin technique d'un connecteur circulaire avec des dimensions spécifiques. À gauche, une vue de dessus avec les indications de diamètre, à droite, une vue latérale avec les dimensions de profondeur.

Un schéma électrique représente une fiche DIN à 6 broches avec des broches numérotées de 1 à 6, ainsi que le marquage 'vert/jaune' pour la connexion de mise à la terre.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

7 + PE

Connexion

à sertir

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le Mo., 19. Okt.

439 pièce(s)

Nombre

pièce(s)

Total (CHF 6.52 / pièce(s))

CHF 7.61

-14 %

CHF 6.52

excl. TVA

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 4204 00 07 série 693

Boîte à bride RD24
Nombre de pôles : 6+PE
non blindé
sertissage (les contacts à sertir doivent être commandés séparément)
IP67
UL
ESTI+
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PBT
Type de montage : montage sur boîtier

Type: 09 4204 00 07

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 7 + PE

Connexion: à sertir

Contenu: 1 pc(s)

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 250 V

Matériau boîtier: PA

Référence fabricant: 09 4204 00 07-20

Nombre de pôles: 7

: IP67

Série: 693

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215185

Ce produit

09 4204 00 07

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215184

09 4203 00 07

10 A

Crimpen

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215186

09 4219 150 07

10 A

Schraubklemme

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215187

09 4220 150 07

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215188

09 4223 150 04

16 A

Schraubklemme

Flanschstecker

1 St.

4 + PE

Flanschstecker

400 V600 V

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215189

09 4224 150 04

16 A

Schraubklemme

Buchse, gerade

1 St.

4 + PE

Flanschdose

400 V600 V

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216117

99 4201 00 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216118

99 4201 110 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216119

99 4201 14 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216120

99 4201 160 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Documents & téléchargements

Fiche technique

Fiche technique 3215185 binder 09 4204 00 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215185 binder 09 4204 00 07-20 Embase femelle femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
