Name: binder 09 0974 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 710 1 pc(s)
Brand: binder
SKU: 3215138
Availability: BackOrder

'Connecteur rond noir à six broches avec filetage métallique et boîtier en plastique, vu de côté.'

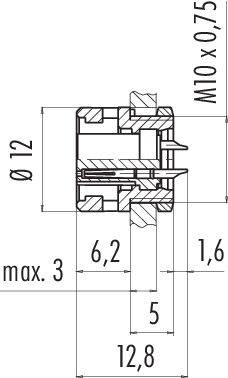

Dessin technique d'un composant cylindrique avec dimensions. Diamètre 12 mm, filetage M10 x 0,75, différentes cotes de hauteur.

Un diagramme circulaire avec deux cercles numérotés : '1' en haut à gauche et '2' en bas à droite. Lignes de section quadrillées.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le ven. 6 novembre

205 pièce(s)

Nombre

pièce(s)

Total (CHF 12.95 / pièce(s))

CHF 12.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0974 00 02 série 710

Boîtier à baïonnette
Nombre de pôles: 2
non blindé
À souder
IP40

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PA (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0974 00 02

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 2

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Fermeture: MFT

Tension nominale: 125 V

Matériau du contact: CuSn

Matériau boîtier: PA

: AWG 24

Référence fabricant: 09 0974 00 02-20

Nombre de pôles: 2

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 710

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

binder 09 0974 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215138

Livraison le ven. 6 novembre

205 pièce(s)Conrad Electronic

Ce produit

4 A

Buchse, gerade

1 St.

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 09 0973 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215137

Livraison le ven., 18 décembre 2026

Conrad Electronic

4 A

Flanschstecker

1 St.

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 8.80^*

binder 09 0997 00 05-20 Flanschstecker Flanschstecker Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215139

Livraison le ven. 6 novembre

245 pièce(s)Conrad Electronic

3 A

Flanschstecker

1 St.

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 8.20^*

binder 99 0971 100 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215881

Livraison le ven. 6 novembre

45 pièce(s)Conrad Electronic

4 A

Stecker, gerade

1 St.

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 0971 102 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215882

Livraison le mar. 8 décembre

Conrad Electronic

4 A

Stecker, gerade

1 St.

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 7.75^*

binder 99 0972 100 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215883

Livraison le mar. 8 décembre

Conrad Electronic

4 A

Buchse, gerade

1 St.

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 9.20^*

binder 99 0972 102 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215884

Livraison le mar. 8 décembre

Conrad Electronic

4 A

Buchse, gerade

1 St.

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

binder 99 0975 102 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215885

Livraison le ven. 6 novembre

49 pièce(s)Conrad Electronic

4 A

Stecker, gerade

1 St.

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

binder 99 0976 102 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215886

Livraison le ven. 6 novembre

37 pièce(s)Conrad Electronic

4 A

Buchse, gerade

1 St.

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 99 0980 102 04-20 Kabeldose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 710 1 St.

Code produit :3215888

Livraison le mar. 8 décembre

Conrad Electronic

3 A

Buchse, gerade

1 St.

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215138 binder 09 0974 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 710 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215138 binder 09 0974 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 710 1 pc(s)

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
