binder 09 0404 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 712 1 pc(s)

Boîtier de connecteur métallique circulaire avec plusieurs broches métalliques et revêtement en plastique, couramment utilisé dans les applications électroniques.

Photo non contractuelle

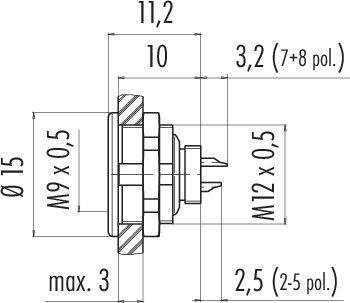

Dessin technique d'un connecteur avec dimensions : diamètre 15 mm, longueur 11,2 mm, filetage M9 x 0,5 et M12 x 0,5, hauteur maximale 3 mm.

Dessin technique d'un cercle avec deux trous numérotés. Le trou 1 est situé en haut à gauche, le trou 2 en bas à droite. Des lignes doubles se croisent.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le Fr., 30. Okt.

284 pièce(s)

Nombre

pièce(s)

Total (CHF 8.23 / pièce(s))

CHF 8.23

excl. TVA

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0404 00 02 série 712

Boîte à bride IP67 M9
Nombre de pôles: 2
non blindé
À souder
IP67

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PA (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0404 00 02

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 2

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuSn

: AWG 24

Référence fabricant: 09 0404 00 02-20

Nombre de pôles: 2

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 712

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Nennstrom - gerundet

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

binder 09 0404 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214959

Ce produit

4 A

Buchse, gerade

1 St.

Flanschdose

binder 09 0403 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214954

4 A

Flanschstecker

1 St.

Flanschstecker

binder 09 0403 30 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214955

4 A

Flanschstecker

1 St.

Flanschstecker

binder 09 0403 35 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214956

4 A

Flanschstecker

1 St.

Flanschstecker

binder 09 0403 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214957

4 A

Flanschstecker

1 St.

Flanschstecker

binder 09 0403 90 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214958

4 A

Flanschstecker

1 St.

Flanschstecker

binder 09 0404 30 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214960

4 A

Buchse, geradeFlanschbuchse

1 St.

Flanschdose

binder 09 0404 35 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214961

4 A

Buchse, geradeFlanschbuchse

1 St.

Flanschdose

binder 09 0404 55 02-20 Flanschdose Buchse, gewinkelt, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214962

4 A

Buchse, gewinkeltFlanschbuchse

1 St.

Flanschdose

binder 09 0404 80 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214963

4 A

Buchse, geradeFlanschbuchse

1 St.

Flanschdose

Documents & téléchargements

Fiche technique

Fiche technique 3214959 binder 09 0404 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 712 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214959 binder 09 0404 00 02-20 Embase femelle femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 712 1 pc(s)

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
