Name: binder 09 0329 02 12-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3214915
Availability: BackOrder

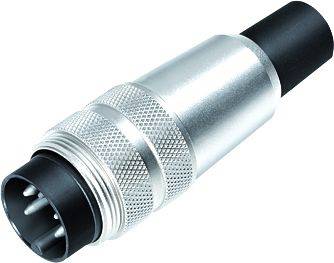

Connecteur circulaire métallique avec un revêtement extérieur noir et strié, comprenant plusieurs contacts métalliques pour une connexion électrique.

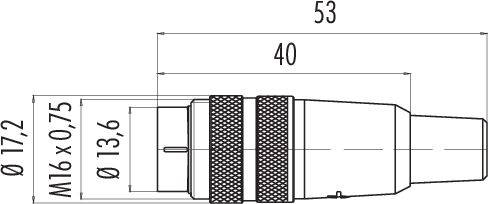

Dessin technique d'un connecteur avec les dimensions suivantes : longueur totale 53 mm, filetage M16 x 0,75, diamètres 17,2 mm et 13,6 mm.

Diagramme d'une prise avec 12 numérotations (A à M) à côté des trous pour indiquer les positions de connexion.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le ven. 6 novembre

120 pièce(s)

Nombre

pièce(s)

Total (CHF 21.95 / pièce(s))

CHF 21.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0329 02 12 série 680

Fiche mâle pour câble M16 IP40
Nombre de pôles : 12
6,0 - 8,0 mm
non blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 09 0329 02 12

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 12

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 24

Référence fabricant: 09 0329 02 12-20

Nombre de pôles: 12

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214461

Livraison le ven. 6 novembre

19 pièce(s)Conrad Electronic

3 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214462

Livraison le ven. 27 novembre

Conrad Electronic

3 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214463

Livraison le ven. 6 novembre

15 pièce(s)Conrad Electronic

3 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214464

Livraison le ven. 6 novembre

8 pièce(s)Conrad Electronic

3 A

Löten

Buchse, gerade

Flanschdose

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214465

Livraison le jeu. 12 novembre

Conrad Electronic

3 A

Löten

Buchse, gerade

Flanschdose

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214466

Livraison le ven. 6 novembre

Conrad Electronic

3 A

Löten

Buchse, gerade

Flanschdose

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214750

Livraison le ven. 27 novembre

Conrad Electronic

1 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214751

Livraison le ven. 27 novembre

Conrad Electronic

1 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214752

Livraison le ven. 27 novembre

Conrad Electronic

1 A

Löten

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

binder 09 0198 00 24-20 Flanschdose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214753

Livraison le mer. 2 décembre

Conrad Electronic

1 A

Löten

Buchse, gerade

Flanschdose

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3214915 binder 09 0329 02 12-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214915 binder 09 0329 02 12-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
