Name: BERNSTEIN Tools for Electronics 4-9610-ETA Adaptateur de couple de serrage préréglé 1/4" (6.3 mm) 10.0 Nm (max)
Brand: BERNSTEIN Tools for Electronics
SKU: 3251048
Availability: BackOrder

Une clé dynamométrique avec affichage angulaire indique '10,0 NM', '88,5 In-Ib' et '4-9610-ETA'.

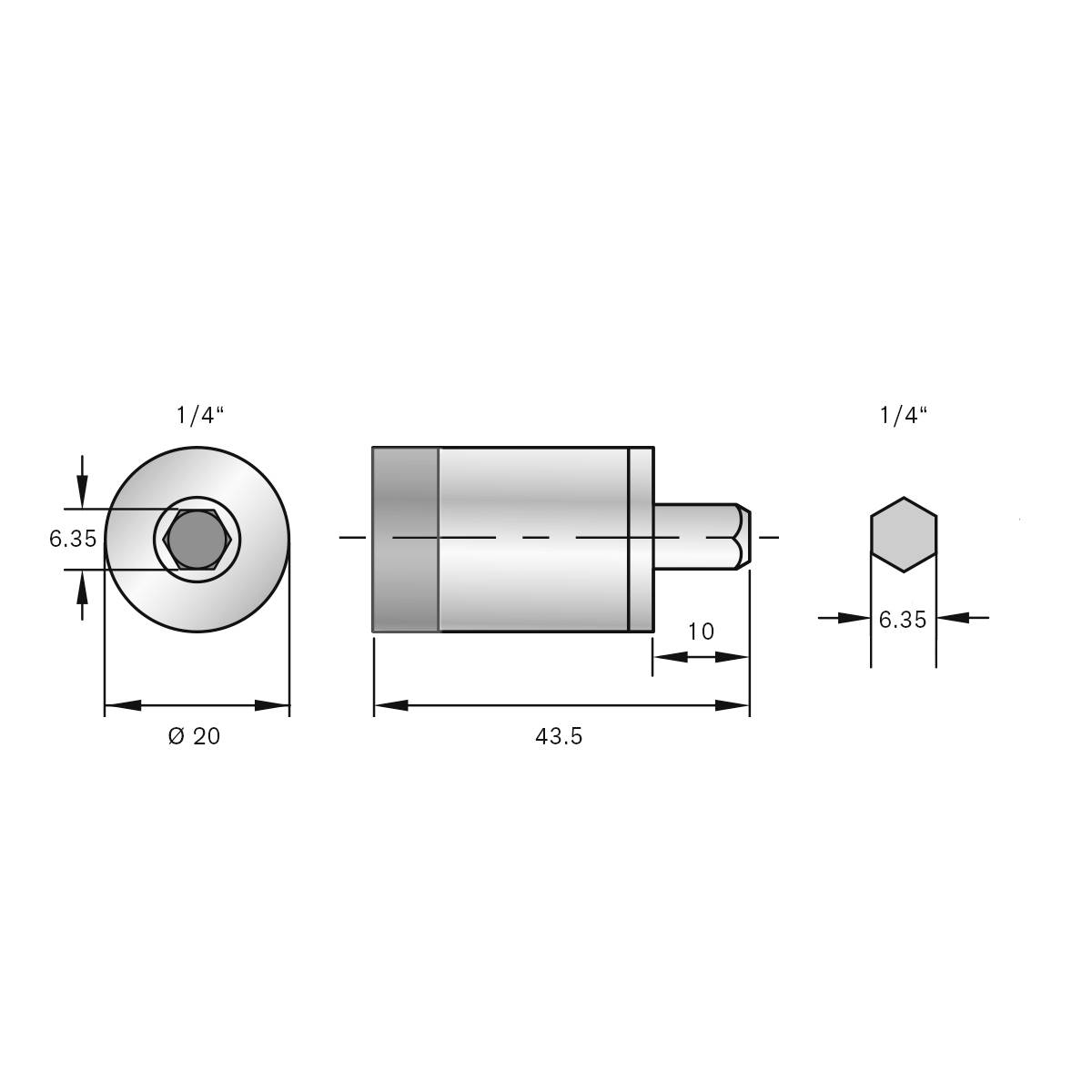

Dessin technique d'une pièce de connexion cylindrique à extrémité hexagonale : longueur 43,5 mm, diamètre 20 mm, six-pans 6,35 mm.

1/2

Livraison le ven. 20 novembre

Nombre

pièce(s)

Total (CHF 77.95 / pièce(s))

CHF 77.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Adaptateur de couple 10 Nm, 1/4" douille et raccord hexagonaux

Couple préréglé, précis pour min. 20 000 clics
Tolérance : +/-10% (certificat d'usine sur demande)
Couple de serrage : 10.0 Nm / 101.9 Kgfcm / 88.5 in-lb
Embout aimanté : 1/4 pouce hexagonal 6,35 mm (DIN 3126)
Sortie : six pans de 1/4 pouce (DIN3126)
Matériau : acier allié
Adaptateur diam. 20 mm
Longueur adaptateur : 33,5 mm (sans tige)

Caractéristiques techniques

Type de produit: Adaptateur de couple de serrage

Spécificités: préréglé

Sortie: 1/4" (6.3 mm)

Couple (max.): 10.0 Nm

Précision déclenchement: 10 %

Longueur: 33.5 mm

Norme DIN: DIN 3126

Largeur: 20 mm

: d'usine (avec certificat)

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3251048 BERNSTEIN Tools for Electronics 4-9610-ETA Adaptateur de couple de serrage préréglé 1/4" (6.3 mm) 10.0 Nm (max)

Description

Faites de votre embout ¼ pouce et d'un support votre outil de couple parfait. La valeur de couple est préréglée dans l'adaptateur et peut être serrée entre n'importe quel outil de maintien standard et un embout. Le bruit de clic indique que le couple est atteint. L'adaptateur ne peut pas être trop tourné. Lors du desserrage de la vis, il n'y a pas de desserrage du couple (en raison de l'arbre de noyau bloqué), il n'est donc pas nécessaire d'utiliser un outil de desserrage supplémentaire (couple 30% plus élevé lors du desserrage). L'adaptateur est particulièrement adapté au fonctionnement manuel.

Ce texte a été traduit par une machine.

Modèle

Les adaptateurs de couple sont souvent utilisés comme une solution complète pour travailler sur des appareils électroniques, dans des systèmes à changement rapide, des stations robotiques, dans l'aérospatiale, la technique médicale ou simplement sur n'importe quel établi où le couple exact est nécessaire.

Avertissement

Les adaptateurs ont été testés conformément à la norme DIN en ISO 6789 (outils à visser à commande manuelle) et ont une tolérance de 10% pour un minimum de 20 000 clics. La valeur de couple doit être contrôlée régulièrement par l'utilisateur à l'aide d'un appareil de mesure de couple. L'adaptateur fonctionne grâce au fusible anti-retour du cliquet, le couple de serrage dans le manchon femelle. Le système breveté se compose en outre d'un arbre creux et d'un cylindre amortisseur. L'arbre principal est capable de déplacer le cliquet mobile. Le cylindre d'amortissement possède une fente pour permettre au manchon d'écartement de glisser sur l'arbre de base. Si le couple appliqué dépasse le couple préréglé, l'arbre de base devient inactif. Cela signifie que lorsque la demande de couple est atteinte, la tension continue n'est plus augmentée, ni sur la vis à prendre.
