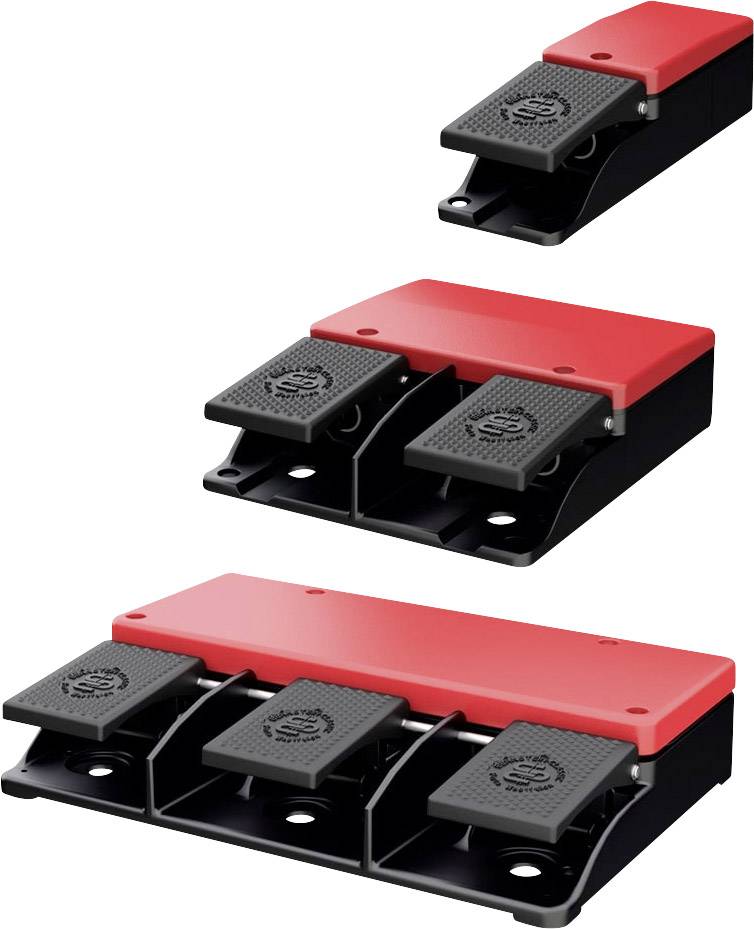

BERNSTEIN F2-U1Z/ZSD UN Interrupteur à pédale 5 A 2 pédales avec capot de protection 1 NF (R), 1 NO (T) IP67 1 pc(s) Pie
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Interrupteur à pédale
Fonctions
à rappel
Type d'actionnement
2 pédales
Courant de commutation (max.)
5 A
Fiche technique (PDF)
Nombre
Total (CHF 440.29 / pièce(s))
CHF 440.29
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : I
- résistance aux chocs nominale : 2,5 KV
- tension de fonctionnement nominale : 240 V et 24 V DC
- ouverture forcée : selon IEC/en 60947-5-1, annexe K
- fixation : 2 vis M8
- type de raccordement : vis de contact M3,5
- section de conducteur 1 : 1
- x
- M20 éléments de commande : 1,5 mm2 section de conducteur 2 : torons avec manchon d'extrémité 0,5 - 1,5 mm2 entrée de câble : 1 x M20 éléments de commande : 1,5 mm2 Levier de commande (PA)
- force de commutation (centre de la pédale) (pédale gauche) :
- force de commutation 10 N (pédale droite) 1. Position :
- force de commutation 10 N (pédale droite) 2. Position : 25 N
- nombre de connexions : 10
- types de contact (pédale gauche) : 1 contact NC, 1 contact NO (ZB)
- type de contact (pédale droite) : 1 contact NC, 2 contact NO (ZB)
- poids avec capot de protection contre les accidents : ≈ 2,3 kg
- tension d'isolation : 250 V AC
- catégorie d'utilisation 1 : 24VDC/1,0A
- protection contre les courts-circuits : fusible D 4 A GG
- connexions de protection : 2
- points de pression M4 : pédale droite ≈200N
- fréquence de commutation (pédale gauche) :
- max. 50/min fréquence de commutation (pédale droite) : max. 30/min
- Type d'emballage
Piece
- Type de produit
Interrupteur à pédale
- Spécificités
avec capot de protection
- Fonctions
à rappel
- Type d'actionnement
2 pédales
- Type de contact
1 NF (R)
1 NO (T)
- Matériau
Aluminium coulé sous pression
- Connexion
raccord à vis
- Courant de commutation (max.)
5 A
- Température min.
+50 °C
- Température max.
-10 °C
- Taille du filetage
M20 x 1.5
- Largeur
277 mm
- Hauteur
145 mm
IP67
- Force d'actionnement
10 N
- Contenu
1 pc(s)
- Dim.
(l x H) 277 mm x 145 mm
- Type
F2-U1Z/ZSD UN
- UKCA
non pertinent
