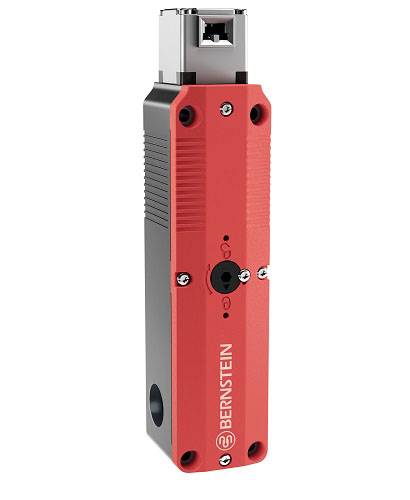

BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 164.62 / pièce(s))
CHF 164.62
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : II, isolée
- Tension d'isolation nominale : 250 V.
- Résistance aux chocs : 2,5 kV
- TENSION DE FONCTIONNEMENT ASSIGNÉE : 240 V AC / 24 V AC/DC
- Courant thermique conv. : 5 A.
- Catégorie d'utilisation selon IEC : AC-15, Ue / IE 240 V / 1,5 A.
- Catégorie d'utilisation selon UL / CSA : 240V/1,5A
- Catégorie d'utilisation selon UL / CSA1 : 24 V/1,5A
- Ouverture forcée : conforme à la norme IEC/en 60947-5-1, annexe K.
- Protection contre les courts-circuits : 4 A GG
- Courant de court-circuit de mesure conditionnelle : 400 A.
- Durée de fonctionnement : 100 % ED (an E1; E2)
- Classe de chaleur : f (155 °C)
- Puissance continue : 6,7 va (W)
- Cycles de commande permanents : 600 / h
- TENSION DE FONCTIONNEMENT : 24 V AC/DC (+10 % /-15 %)
- Actionnement : actionneur séparé
- Vitesse d'approche : 0,5 m/s.
- Force de traction : ≤10N
- Principe de verrouillage : force magnétique
- Déverrouillage : force du ressort
- FORCE DE MAINTIEN : 1500 N (EN ISO 14119)
- Température ambiante : -25°C..+55°C.
- Fonction de commutation verrouillage : verrouillage (D) ; 1 contact NC, 1 contact NO
- Fonction de commutation maintien : maintien (L) ; 1 contact NC, 1 contact NO
- Principe de commutation : 4 éléments de commutation
- Fixation : 4 x M5
- Type de raccordement: borne à vis
- Section de conducteur : 0,34... 1,5 mm² flexible
- Entrée de câble : 3 x M20 x 1,5
- Poids : ≈ 0,484 kg
- Position de montage: indifférente
- Indice de protection : IP67 selon IEC/en 60529 ; (UL 50 E / CSA C22.2) type 6 utilisation intérieure
- Catégorie d'utilisation selon IEC1 : DC-13, Ue / IE 24 V / 1,5 A ; 250 V / 0,11 A
- Type d'emballage
Piece
- Type de produit
Interrupteur de sécurité
- Connexion
raccord à vis
- Type d'actionnement
actionneur séparé
- Type de contact
2 NF (R)
2 NO (T)
- Fonctions
verrouillage magnétique
- Poids
0.48 kg
- Température min.
+55 °C
- Température max.
-25 °C
IP67
- Taille du filetage
M20 x 1.5
- Durée de vie mécanique
1 x 10 6 cycles de commutation
- Matériau
Thermoplastique
- Largeur
30 mm
- Type
SLC-M-024-11/11-R4
- Contenu
1 pc(s)
- Dim.
(L x l x H) 192 x 30 x 192 mm
- Hauteur
192 mm
- Longueur
192 mm
- Profondeur
44 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2248018 BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2248018 BERNSTEIN 6018200002 SLC-M-024-11/11-R4 Interrupteur de sécurité actionneur séparé verrouillage magnétique IP67 1 pc(s)
Description
Interrupteur d'interverrouillage électromagnétique
Principe de verrouillage : magnétique
Force de verrouillage : 1 500 N
Contacts Actionnement : 1 x NF/NO
Contacts Verrouillage : 1 x NF/NO
Fonctionnement des contacts : rupture lente
Matériau du boîtier : thermoplastique (renforcé à la fibre de verre)
Dimensions : 30 x 192 x 44 mm
Raccordement : bornes à vis
Entrées de câbles : 3 x M20 x 1,5
L'interrupteur d'interverrouillage électromagnétique SLC-M-024-11/11-R4 - 6018200002 de BERNSTEIN sert à verrouiller et contrôler l'état des portes et capots de sécurité. Il permet ainsi d'assurer la sécurité du personnel dans le secteur de la construction de machines et d'installations, lors des contrôles de position finale des portes et dans les techniques de convoyage. Ce dispositif d'interverrouillage dispose d'un contact normalement fermé et d'un autre normalement ouvert pour la communication de l'état d'actionnement, ainsi que d'un contact normalement fermé et d'un autre normalement ouvert pour la transmission de l'état de verrouillage. Son boîtier en thermoplastique renforcé à la fibre de verre, à indice de protection IP67, le rend très résistant et durable. L'interrupteur de verrouillage SLC-M-024-11/11-R4 - 6018200002 se raccorde à l'aide de bornes à vis. Il est également équipé de trois entrées pouvant accueillir des câbles M20 x 1,5. Les actionneurs compatibles nécessaires doivent être commandés séparément.
