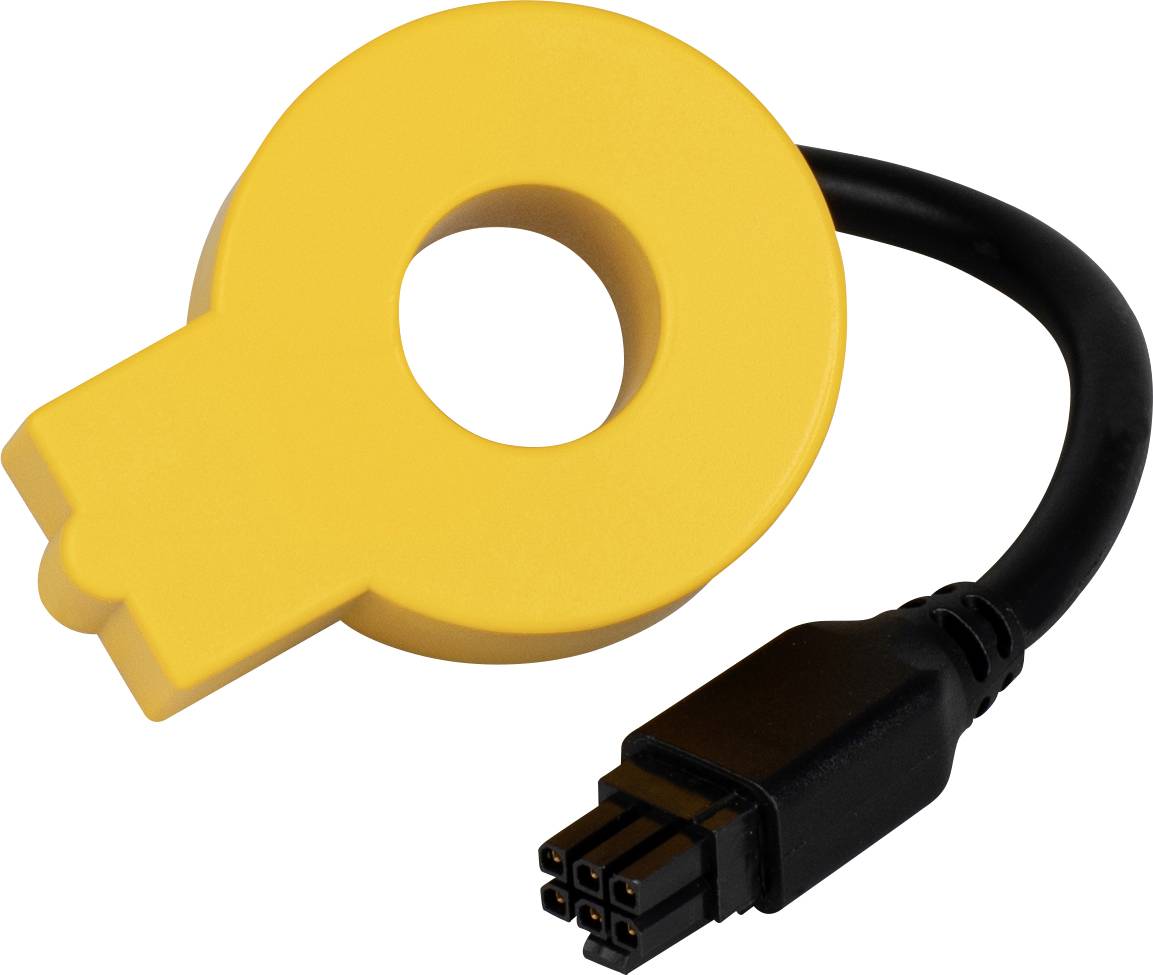

Bender W15BS B98080065 Convertisseur de mesure de courant Courant primaire 48 A Diam. de passage du conducteur:15 mm 1 p
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
6 pièce(s) (Dans la limite des stocks disponibles)
Nombre
Total (CHF 36.91 / pièce(s))
CHF 41.69
-11 %
CHF 36.91
excl. TVA
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Convertisseur de courant de mesure W15BS
- Adapté pour une mesure de courant différentiel sensible à tous les courants de type B conformément à la norme IEC 60755
- Blindage pour éviter toute interférence causée par des courants de charge élevés et Champs magnétiques externes
- Câble de raccordement intégré
- Connexion enfichable
Caractéristiques techniques
- Définitions :
- Conducteur primaire isolé pour tension de mesure : (IC1)
- Convertisseur passe-câble côté primaire : (IC2)
- Circuit de mesure ; convertisseur côté secondaire : (IC3)
- Câble de raccordement pour circuit de mesure : (IC4)
- Hauteur d'utilisation : (≤ 5000 m) ≤ 2000 m
- Tension de mesure : (300 V) 600 V.
- Catégorie de surtension III
- Tension de choc assignée :
- IC1/IC2 : (4 kV) 6 kV
- IC1/IC3 : (6 kV) 8 kV
- IC2/IC3 : (4 kV) 6 kV
- IC4 : 4 kV
- Tension d'isolation de mesure
- IC1/IC2 : (300 V) 600 V.
- IC2/IC3 : (300 V) 600 V.
- IC4 : 300 V.
- Degré de pollution à l'extérieur : 3
- Séparation sûre (double isolation) entre
- IC1/IC3 : (OVC III/300 V) OVC III/600 V.
- Circuit de transformateur de courant de mesure
- Courant de charge de mesure : 48 A.
- Courant différentiel de mesure primaire : 1000 ma
- Courant différentiel continu thermique Icth 48 A.
- Courant de mesure thermique à court terme Ith : 2400 A
- Courant de choc de mesure Idyn : 6000 A.
- Température de fonctionnement : -30...+80 °C.
- Température dans le passage de câble : max. 100 °C
- Câble de raccordement avec connecteur 6 pôles
- Longueur de câble : 1470 mm
- Câble de raccordement : UL style 2464
- Diamètre extérieur du câble (DA) : type. 5 mm
- Rayon de courbure unique : 8x DA, 15x DA
- INDICE DE PROTECTION (DIN EN 60529) : IP54
- Type de protection de raccordement (DIN en 60529) : IP20
- Fixation : serre-câbles
- Type de produit
Convertisseur de mesure de courant
- Courant primaire
48 A
- Diam. de passage du conducteur
15 mm
- Type
W15BS
- Dim.
(L x l x H) 23 x 41 x 52 mm
- Largeur
41 mm
- Hauteur
52 mm
- Longueur
23 mm
Documents & téléchargements
Fiche technique
Fiche technique 2372869 Bender W15BS B98080065 Convertisseur de mesure de courant Courant primaire 48 A Diam. de passage du conducteur:15 mm 1 p
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2372869 Bender W15BS B98080065 Convertisseur de mesure de courant Courant primaire 48 A Diam. de passage du conducteur:15 mm 1 p
Description
Les convertisseurs de courant de mesure de la série W15BS sont des convertisseurs de courant de mesure qui détectent les courants différentiels AC et DC. L'évaluation des courants détectés s'effectue à l'aide des appareils d'analyse raccordés par le câble de raccordement du convertisseur de mesure. La connexion aux différents
Les appareils sont équipés d'une ligne à six fils. Ils peuvent être utilisés dans les systèmes DC, AC et AC 3(N)AC.
Les convertisseurs de courant de mesure disposent d'un blindage MU-métal intégré pour éviter toute interférence avec les champs magnétiques externes.
Utilisation conforme
Les convertisseurs de courant de mesure W15BS sont adaptés pour la mesure du courant différentiel sensible au courant dans les réseaux d'alimentation jusqu'à une tension de mesure de 600 V et un courant de mesure de 48 A pour lesquels des courants d'erreur peuvent se produire en raison des convertisseurs de courant existants. Le courant différentiel de mesure est de 1000 ma.
En tant que conducteur primaire, un câble doit être utilisé pour satisfaire au moins aux exigences d'isolation de base en ce qui concerne la zone d'utilisation.
Ce texte a été traduit par une machine.
