Name: Bals Elektrotechnik 28008 28008 Prise mâle CEE 16.0 A 5 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3144894
Availability: BackOrder

Prise électrique verte à trois broches dorées, montée latéralement sur une plaque murale, sur un fond blanc.

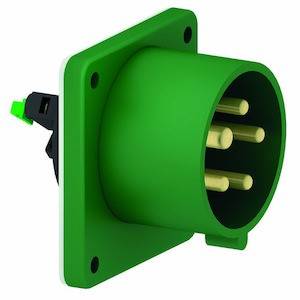

Prise de courant verte, carrée, à quatre contacts ronds, adaptée aux applications industrielles.

Boîtier électrique vert avec plusieurs contacts métalliques, monté sur un bride rectangulaire pour des applications industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 17 décembre 2026

Nombre

pièce(s)

Total (CHF 63.95 / pièce(s))

CHF 63.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 50-500 V (>300-500 Hz) vert
Nombre de pôles : 5
Position de l'heure : 2 h
Couleur d'identification : vert
Numéro RAL : 6002
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Forme : connecteur d'équipement
Inverseur de phase : non
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Prise mâle CEE

Tension nominale: 500 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP44

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3144894 Bals Elektrotechnik 28008 28008 Prise mâle CEE 16.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3144894 Bals Elektrotechnik 28008 28008 Prise mâle CEE 16.0 A 5 pôles 500 V 1 pc(s)

Description

Connecteur d'appareil à bride QUICK-CONNECT droit
16A 5p (3P+N+PE) >50V vert >300-500Hz (> 50V~) 2h IP44
Fréquence : de plus de 300 à 500 Hz inclus
Couleur technique : vert RAL 6002
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : autre
Couleur de l'appareil : boîtier vert RAL 6002
Hauteur de l'appareil : 75 mm, largeur de l'appareil : 75 mm, profondeur de l'appareil : 96 mm
Cote de bride verticale : 75 mm, cote de bride horizontale : 75 mm
Pas de trou vertical : 60 mm, pas de trou horizontal : 60 mm
Autres caractéristiques techniques : lors de l'application de ce connecteur d'appareil, il convient de prévoir une patte de retenue, l'ouverture de montage est décalée de 5 mm par rapport au centre de la bride

Ce texte a été traduit par une machine.
