Name: Bals Elektrotechnik 24320 24320 Prise mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3145106
Availability: BackOrder

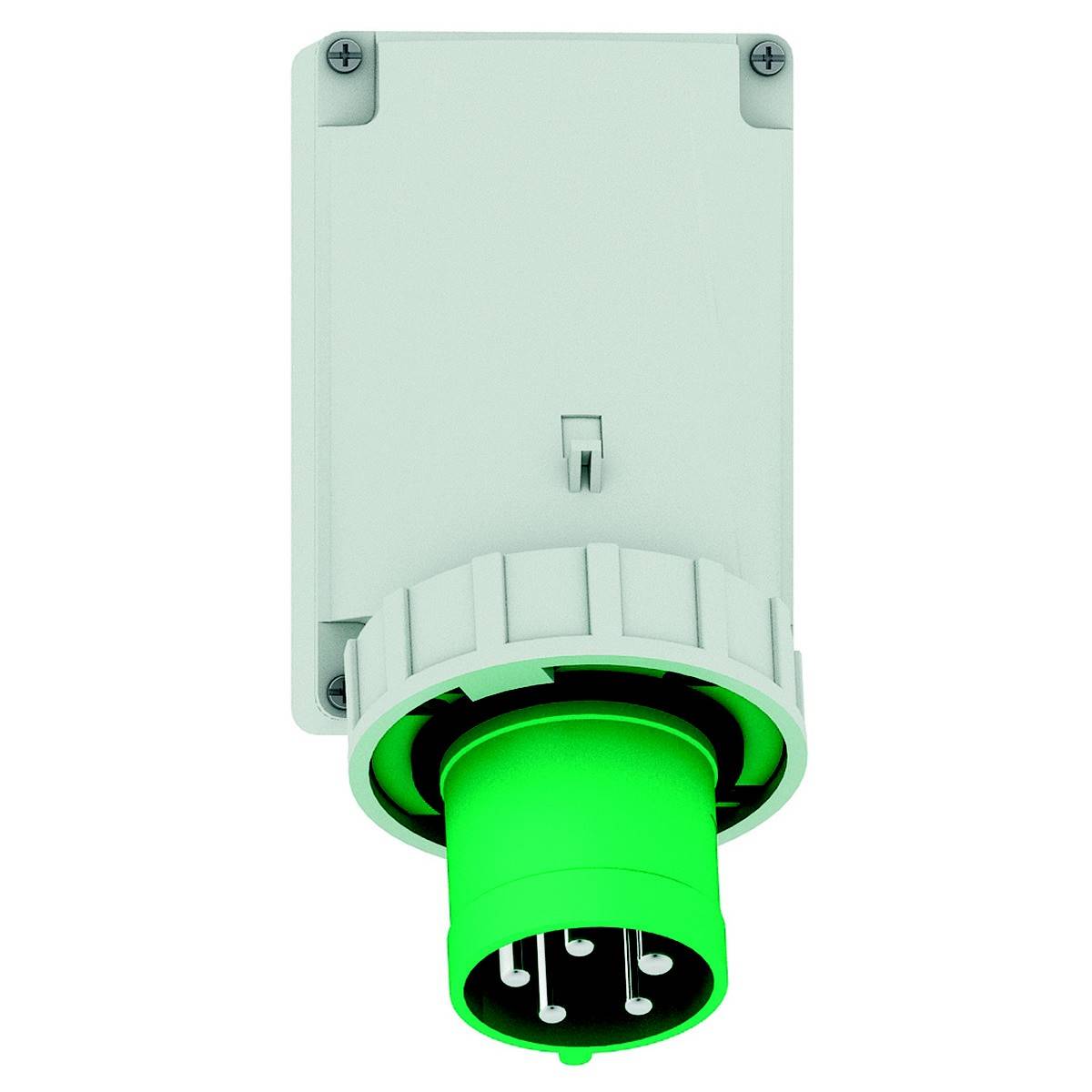

Prise industrielle avec une fiche verte, montée sur une plaque murale grise. Elle possède cinq contacts métalliques pour la connexion électrique.

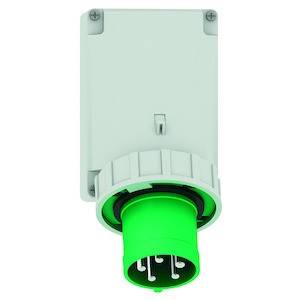

Prise électrique blanche avec une fiche verte, montée sur un mur, montrant plusieurs contacts à l'avant.

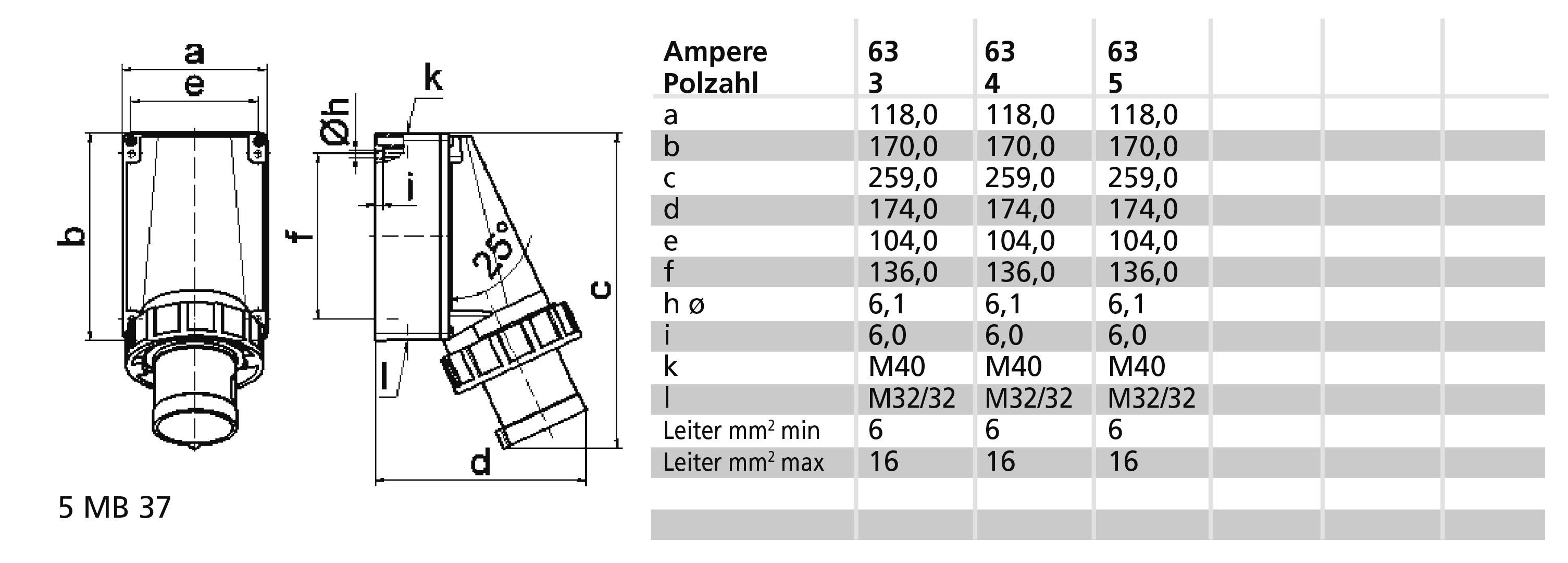

Dessin technique et tableau d'un connecteur. Le dessin montre les dimensions. Le tableau répertorie les mesures (a-l) pour différents ampérages (63, 3-5 pôles).

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 17 décembre 2026

Nombre

pièce(s)

Total (CHF 407.95 / pièce(s))

CHF 407.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 63 A.
Tension selon en 60309-2: 50-500 V (100-300 Hz) vert
Nombre de pôles : 5
Position de l'heure : 10 h
Couleur d'identification : vert
Numéro RAL : 6002
Type de protection : IP67
Technique de raccordement : borne à vis
Forme : autre
Inverseur de phase : non
Sens de branchement : coudé
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise mâle CEE

Tension nominale: 500 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur A: borne à vis

Modèle: Coudé

: IP67

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3145106 Bals Elektrotechnik 24320 24320 Prise mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3145106 Bals Elektrotechnik 24320 24320 Prise mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)

Description

Connecteur pour appareil mural
63A 5p (3P+N+PE) >50V vert 100-300 Hz (> 50V~) 10h IP67
Fréquence : de 100 à 300 Hz inclus
Couleur technique : vert RAL 6002
Taille du boîtier : 170 x 118 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont nickelés en laiton
Section de conducteur maximale : 16,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM40 en haut, 2xM32 en bas
Couleur de l'appareil : anneau à baïonnette gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, col vert RAL 6002
Hauteur de l'appareil : 259 mm, largeur de l'appareil : 118 mm, profondeur de l'appareil : 174 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et fermée deux fois en bas, la partie inférieure du boîtier peut pivoter de 180°

Ce texte a été traduit par une machine.
