Name: Bals Elektrotechnik 21692 21692 Mâle CEE 32.0 A 4 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146208
Availability: BackOrder

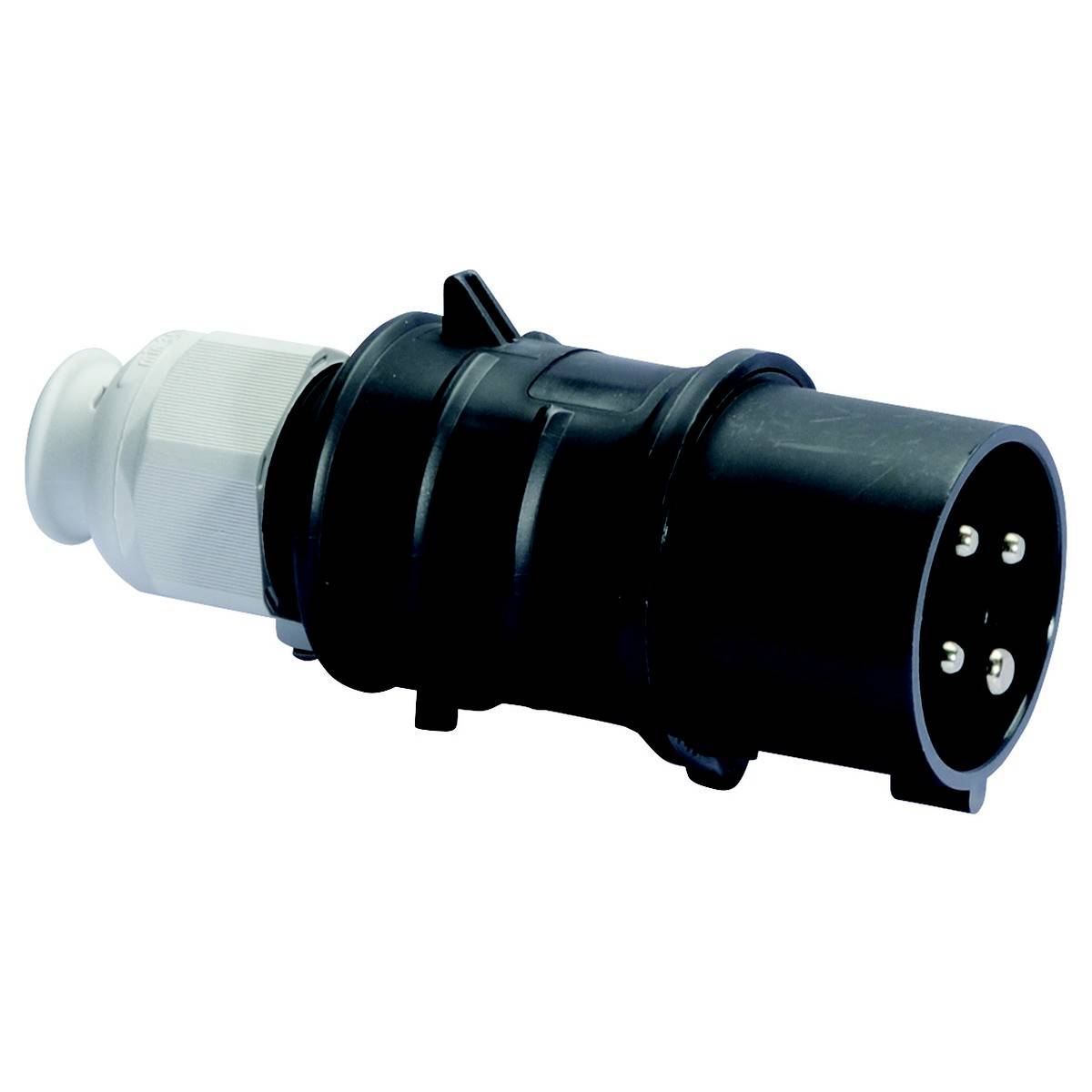

Une fiche électrique noire, ronde, avec trois broches métalliques et un élément de verrouillage blanc à l'extrémité.

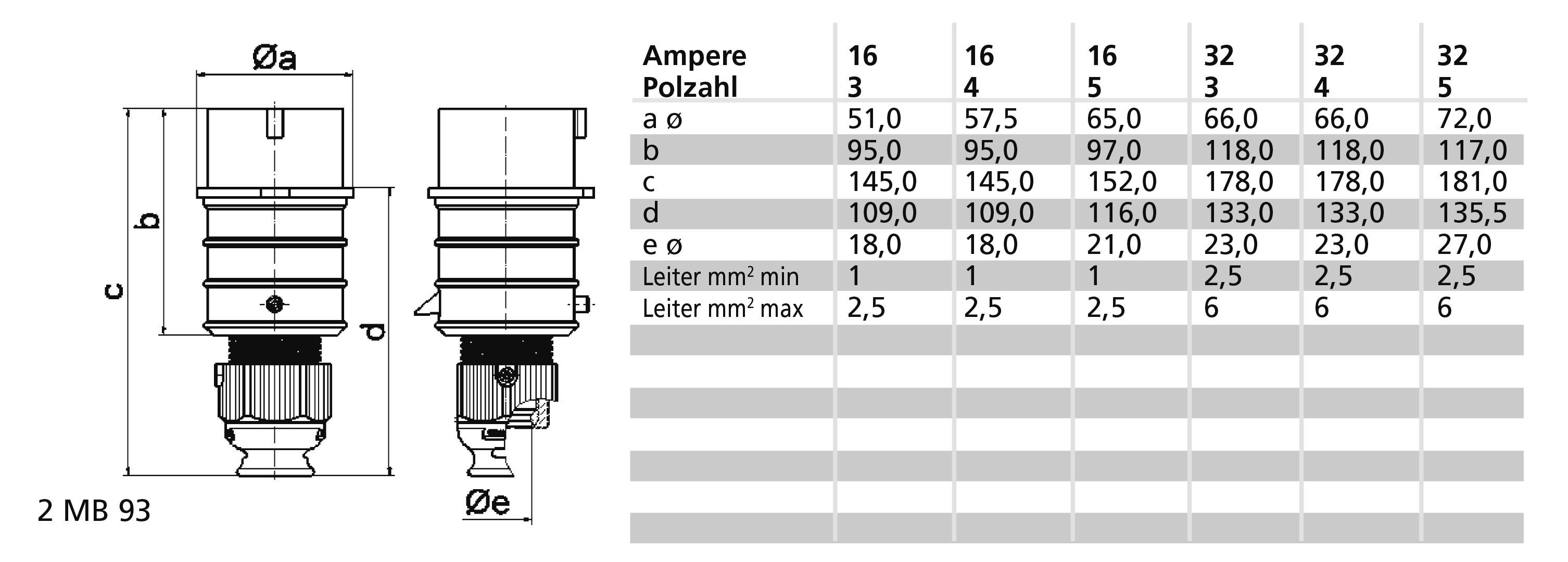

Schéma de connecteur avec un dessin technique à gauche. Un tableau à droite présente les dimensions 'a', 'b', 'c', 'e' pour des valeurs de courant de 16, 32, 63.

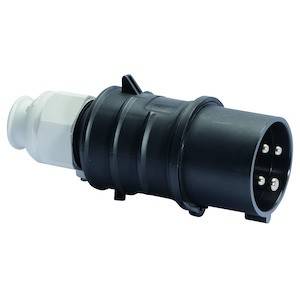

Prise électrique noire avec trois contacts métalliques et un adaptateur de vissage blanc, adaptée aux applications industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 23 décembre 2026

Nombre

pièce(s)

Total (CHF 141.95 / pièce(s))

CHF 141.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Nombre de pôles : 4
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Inverseur de phase : non
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 500 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne sans vis

Modèle: Droit

: IP44

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146208 Bals Elektrotechnik 21692 21692 Mâle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146208 Bals Elektrotechnik 21692 21692 Mâle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
32A 4P (3P+PE) 500V (480 - 500V~) 7H IP44
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 6,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : col noir RAL 9005, presse-étoupe gris RAL 7035, capot de boîtier noir RAL 9005
Hauteur de l'appareil : 180 mm, largeur de l'appareil : 66 mm, profondeur de l'appareil : 79 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 11 mm à max. Diamètre 23 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage
