Name: Bals Elektrotechnik 21349 21349 Mâle CEE 16.0 A 4 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146119
Availability: BackOrder

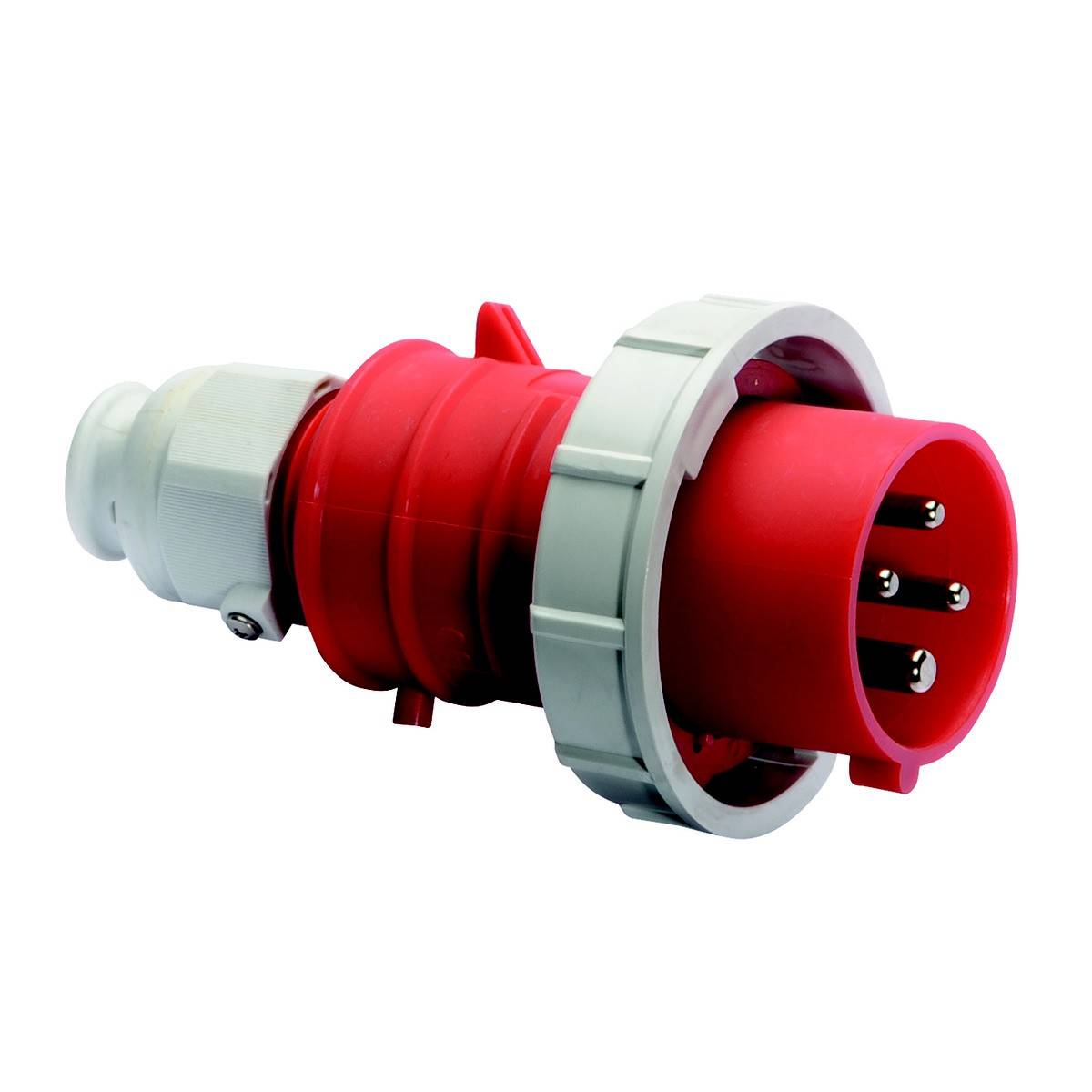

Une fiche industrielle rouge à cinq broches avec un anneau de fixation gris. Adaptée pour des connexions électriques haute performance.

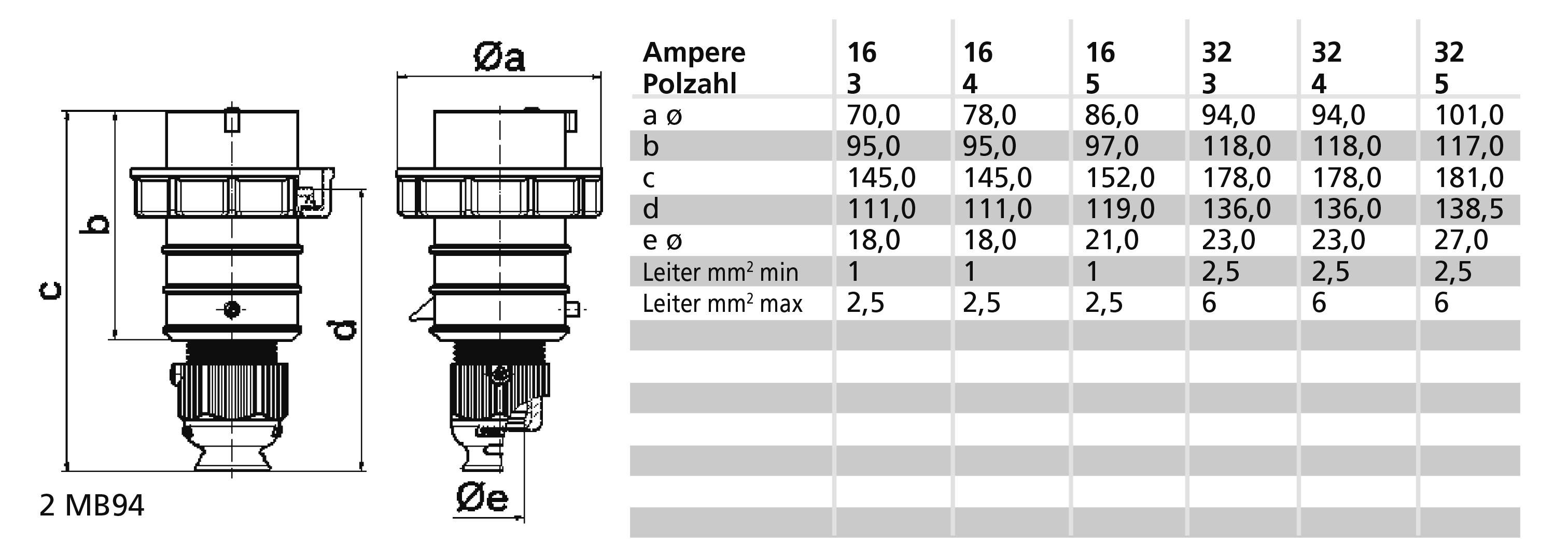

'Dessin technique et tableau d'un connecteur : représentation des dimensions a à e en mm pour différentes valeurs d'ampérage (16-32) et nombres de pôles.'

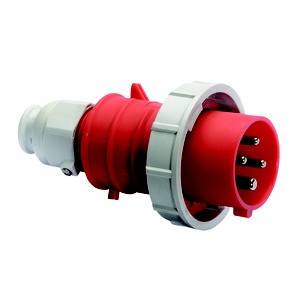

Un connecteur industriel rouge cylindrique avec des contacts argentés et un manchon de protection gris. Adapté aux applications électriques à haute tension.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 55.95 / pièce(s))

CHF 55.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Numéro RAL: 3000
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP67

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146119 Bals Elektrotechnik 21349 21349 Mâle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146119 Bals Elektrotechnik 21349 21349 Mâle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : capot de boîtier rouge RAL 3000, col rouge RAL 3000, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 146 mm, largeur de l'appareil : 79 mm, profondeur de l'appareil : 79 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 8 mm à max. Diamètre 18 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, ouvertures de fuite d'eau supplémentaires et vis de blocage
