Name: Bals Elektrotechnik 2129 2129 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146945
Availability: BackOrder

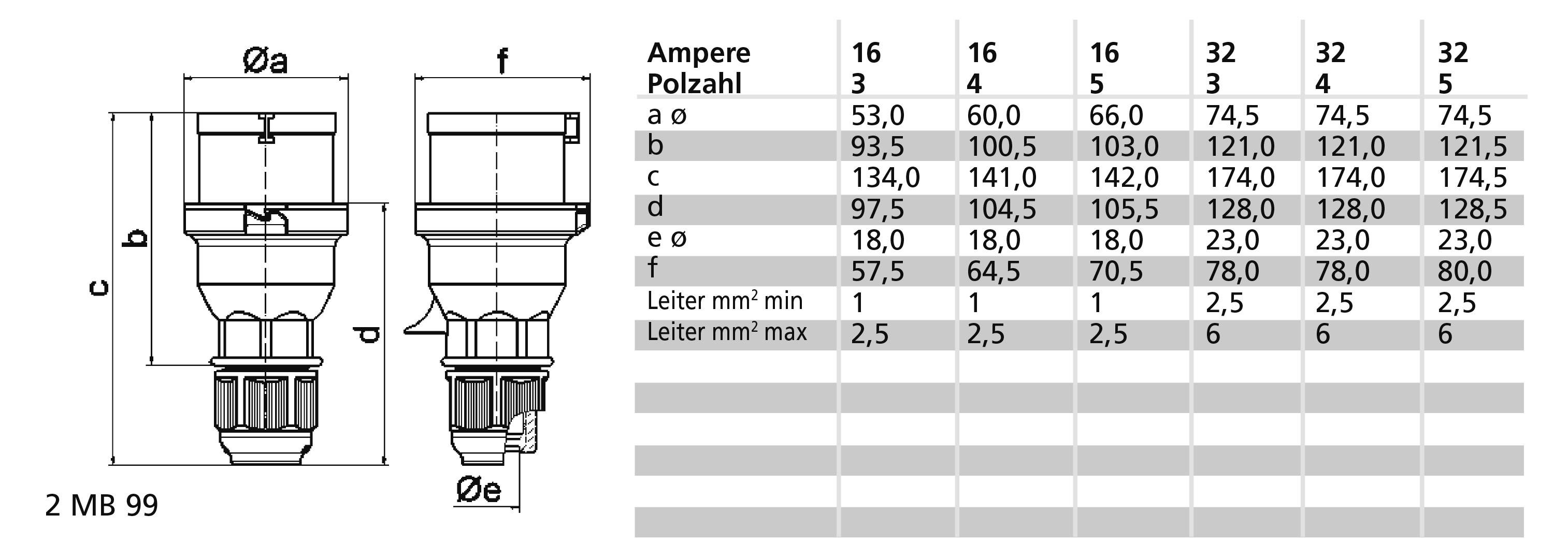

Dessin technique d'une prise avec tableau. Le tableau indique les dimensions en mm pour des intensités de 16, 32 ampères et des nombres de pôles de 3 à 5. Les dimensions comprennent a, b, c, d, e, f, et le diamètre du conducteur.

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 45.95 / pièce(s))

CHF 45.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Position de l'heure : 9 h
Couleur caractéristique : bleu
Numéro RAL 5015
Inverseur de phase : non
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP44

Couleur: bleu

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

: 5015

: Gland nut

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: FAUX

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146945 Bals Elektrotechnik 2129 2129 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146945 Bals Elektrotechnik 2129 2129 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)

Description

Connecteur QUICK-CONNECT
16 A 4P (3P+PE) 230 V (200 - 250 V~) 9 H IP44
Fréquence 50/60Hz
Couleur technique : bleu RAL 5015
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : col bleu RAL 5015, capot gris RAL 7035, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 146 mm, largeur de l'appareil : 60 mm, profondeur de l'appareil : 65 mm
Autres caractéristiques techniques : avec presse-étoupe MULTI-GRIP et décharge de traction intégrée, la connexion des pièces du boîtier est sans vis et est verrouillée par un verrouillage. Il est possible d'ouvrir à l'aide d'un tournevis, pour les câbles d'un min. Diamètre de 8 mm à max. Diamètre 18 mm
