Name: Bals Elektrotechnik 21282 21282 Mâle CEE 32.0 A 5 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3135032
Availability: BackOrder

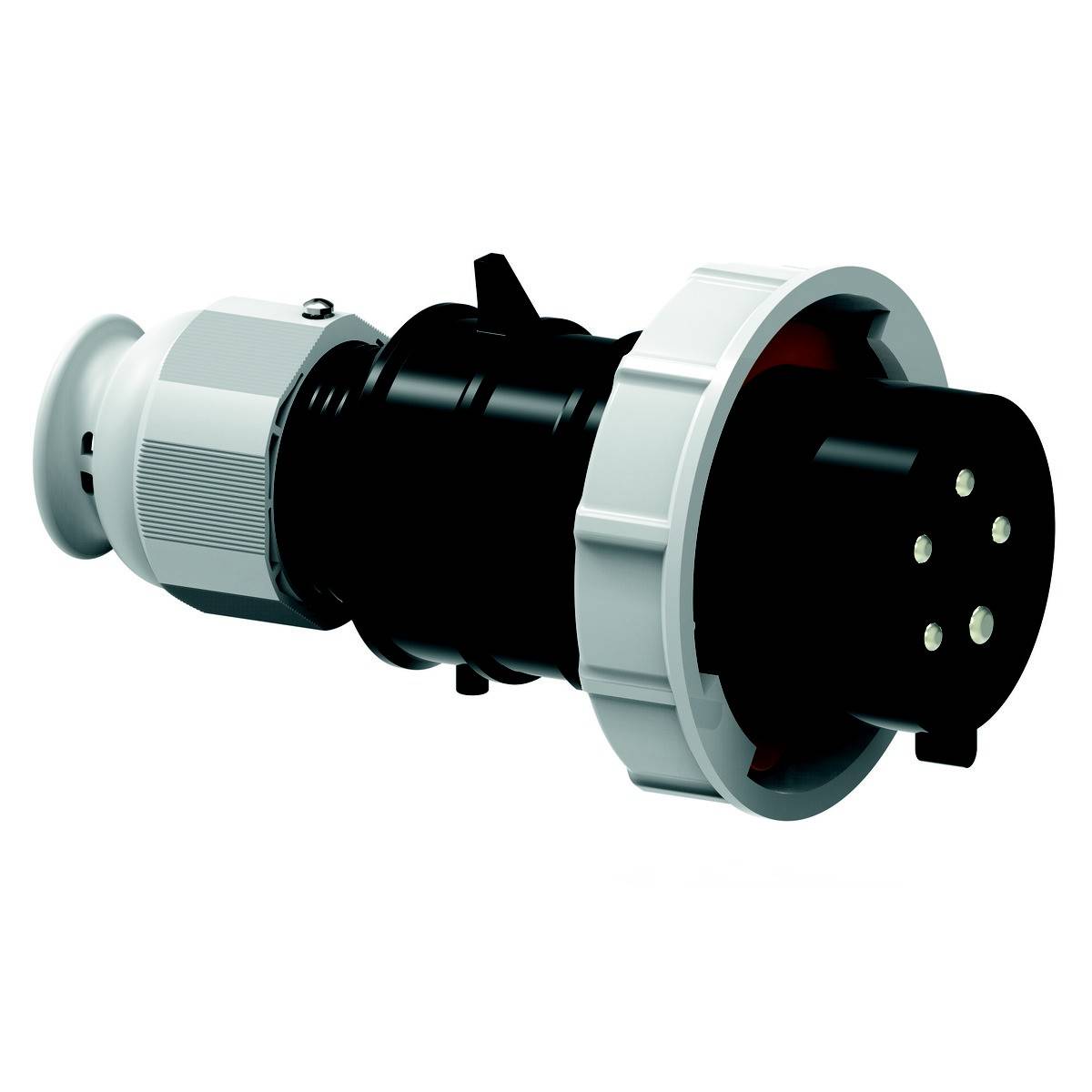

Une fiche noire à broches multiples, entourée d'un anneau blanc. Elle sert à la connexion électrique et à la transmission de signaux.

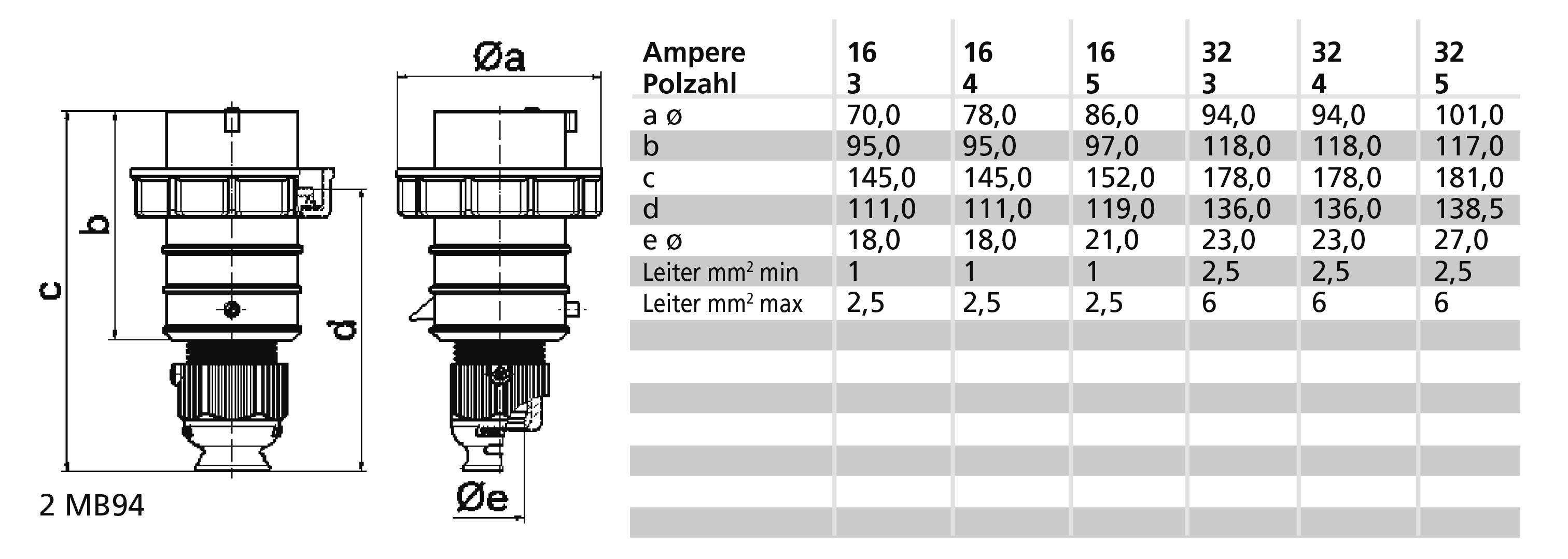

'Dessin technique d'un connecteur avec indication des dimensions. Le tableau présente les valeurs ampères et le nombre de pôles avec les tailles de conducteur minimales et maximales.'

1/2

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mar., 22 décembre 2026

Nombre

pièce(s)

Total (CHF 209.95 / pièce(s))

CHF 209.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Nombre de pôles : 5
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 500 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne sans vis

Modèle: Droit

: IP67

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3135032 Bals Elektrotechnik 21282 21282 Mâle CEE 32.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135032 Bals Elektrotechnik 21282 21282 Mâle CEE 32.0 A 5 pôles 500 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
32A 5P (3P+N+PE) 500V (277/480 - 288/500V~) 7H IP67
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 6,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : col noir RAL 9005, anneau à baïonnette gris RAL 7035, presse-étoupe gris RAL 7035, capot de boîtier noir RAL 9005
Hauteur de l'appareil : 182 mm, largeur de l'appareil : 102 mm, profondeur de l'appareil : 102 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 13 mm à max. Diamètre 27 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage
