Name: Bals Elektrotechnik 21239 21239 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146151
Availability: BackOrder

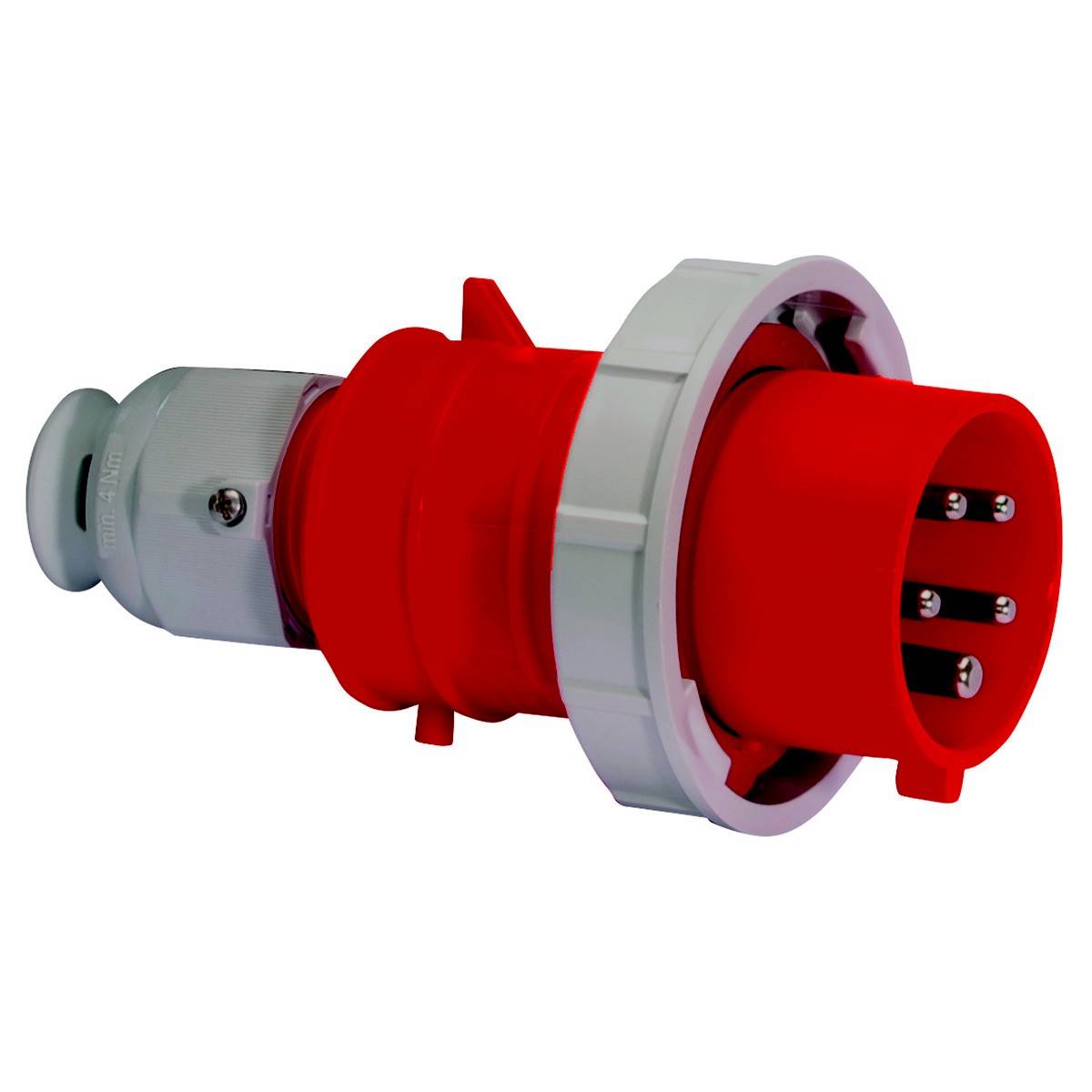

Connecteur industriel rouge avec plusieurs contacts métalliques et zone de raccordement grise, typiquement utilisé pour des connexions haute performance.

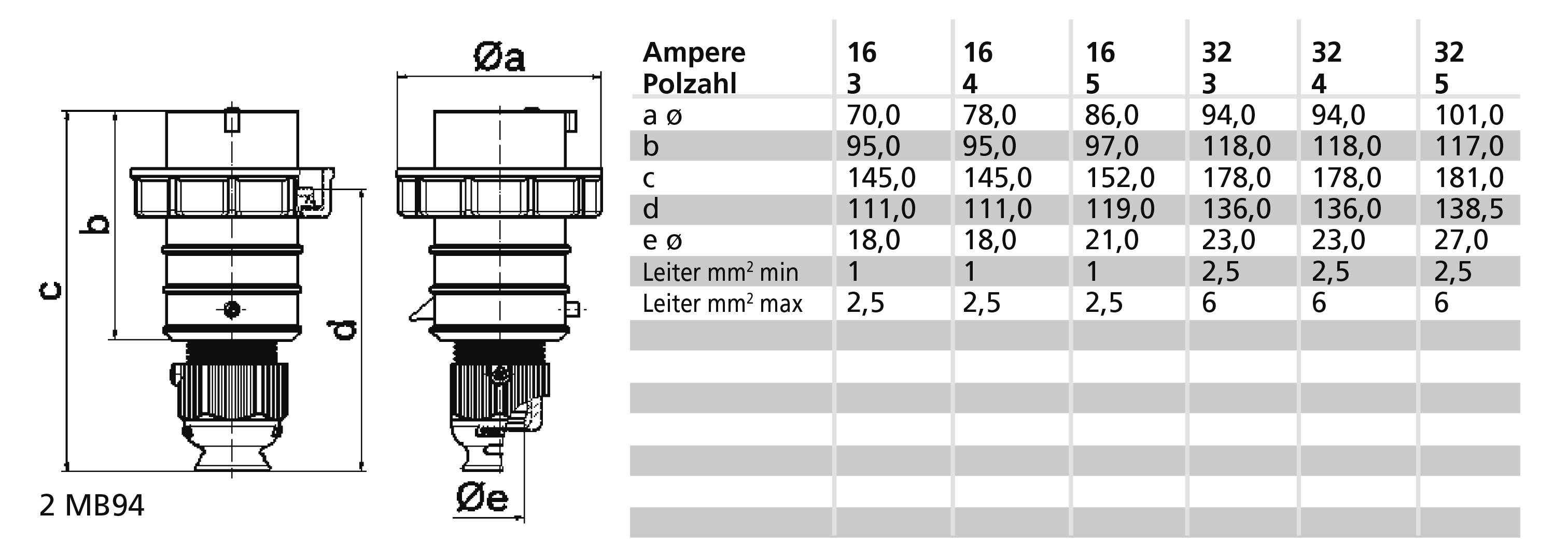

'Dessin technique d'une prise avec tableau. Le tableau indique les valeurs en ampères (16, 25, 32) et les dimensions (a, b, c, d, e) en millimètres.'

Fiche industrielle rouge et grise, à cinq broches, pour applications à haute intensité, de forme cylindrique avec collerette de protection et mécanisme de verrouillage.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 43.95 / pièce(s))

CHF 43.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Numéro RAL: 3000
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Connecteur B: mâle CEE

Modèle: Droit

: IP67

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3146151 Bals Elektrotechnik 21239 21239 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146151 Bals Elektrotechnik 21239 21239 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : capot de boîtier rouge RAL 3000, col rouge RAL 3000, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 154 mm, largeur de l'appareil : 87 mm, profondeur de l'appareil : 87 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 10 mm à max. Diamètre 21 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage
