Name: Bals Elektrotechnik 21060 21060 Mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146427
Availability: BackOrder

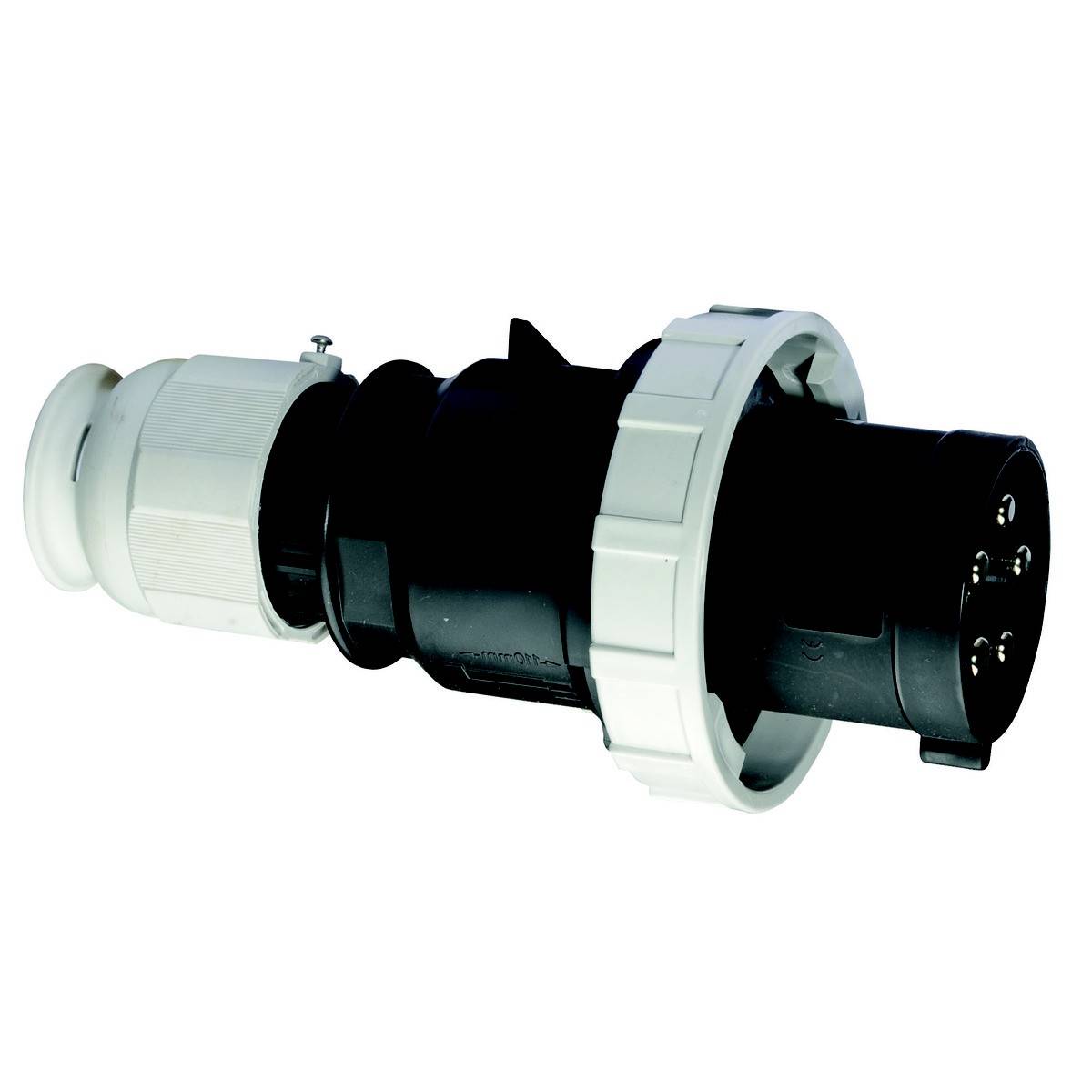

Un connecteur électrique noir et blanc avec une fiche ronde et plusieurs broches, sur un fond blanc.

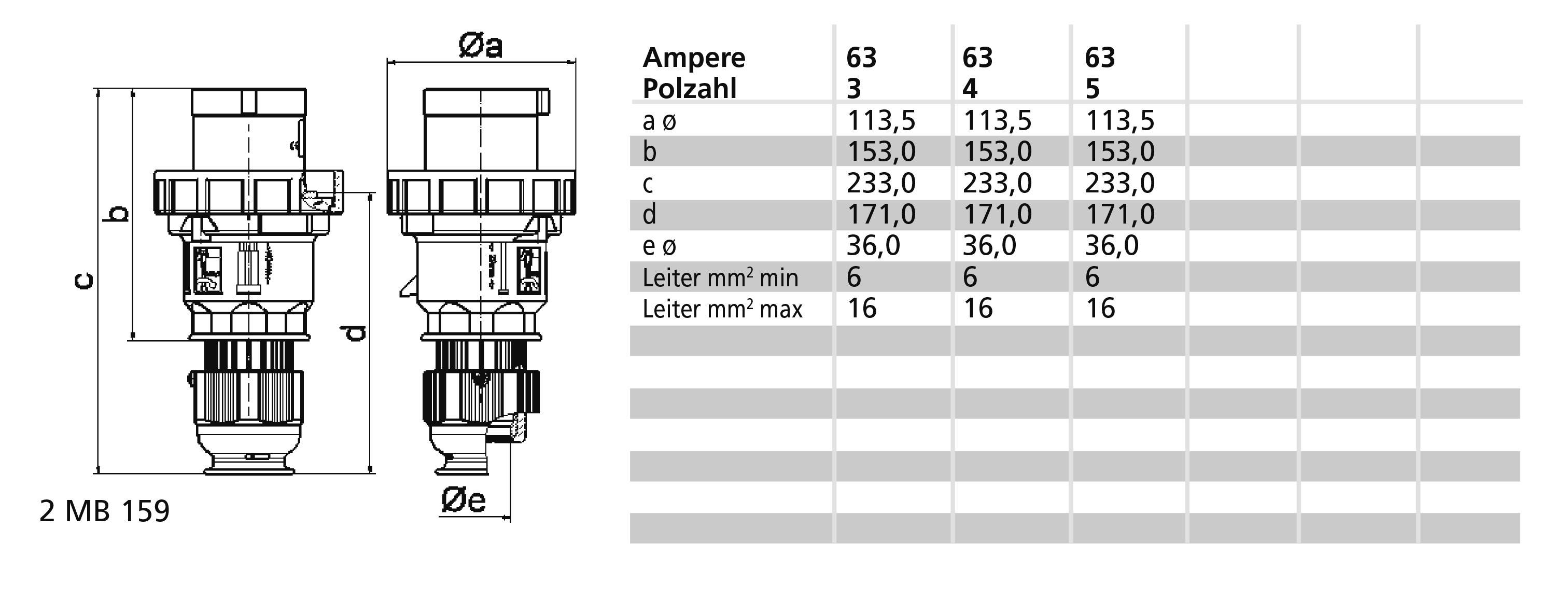

Dessin technique d'un connecteur avec tableau. Le tableau indique les valeurs en ampères (63, 63, 63), le nombre de pôles (3, 4, 5) et les dimensions (a-e).

Fiche électrique avec boîtier noir et éléments blancs. Adaptée aux applications industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le lun., 14 décembre 2026

Nombre

pièce(s)

Total (CHF 303.95 / pièce(s))

CHF 303.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 63 A.
Nombre de pôles : 5
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 500 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur A: borne à vis

Modèle: Droit

: IP67

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146427 Bals Elektrotechnik 21060 21060 Mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146427 Bals Elektrotechnik 21060 21060 Mâle CEE 63.0 A 5 pôles 500 V 1 pc(s)

Description

Connecteur TE
63A 5P (3P+N+PE) 500V (277/480 - 288/500V~) 7H IP67
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 16,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : bornes à vis comme bornes de cadre
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : pied à coulisse gris RAL 7035, col noir RAL 9005, anneau à baïonnette gris RAL 7035, presse-étoupe gris RAL 7035, capot de boîtier noir RAL 9005
Hauteur de l'appareil : 234 mm, largeur de l'appareil : 114 mm, profondeur de l'appareil : 114 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 16 mm à max. Diamètre 36 mm, le raccordement des pièces du boîtier est sans vis et est bloqué par un verrou d'arrêt. Il est possible d'ouvrir à l'aide d'UN tournevis, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, ouvertures d'évacuation d'eau supplémentaires et vis de blocage
