Name: Bals Elektrotechnik 210577 210577 Mâle CEE 16.0 A 3 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146090
Availability: BackOrder

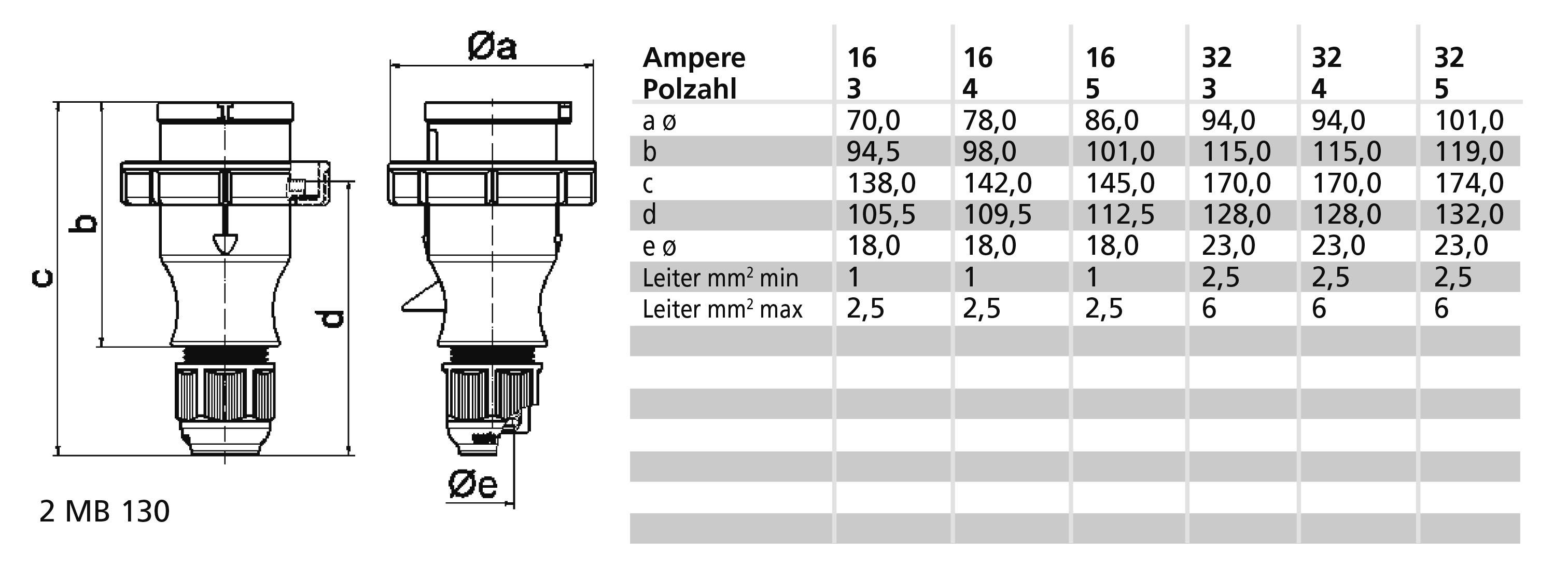

Connecteur électrique : diagramme technique avec dimensions 'a' à 'e' en millimètres, et tableau pour ampères de 16 à 32, section de conducteur 2,5 mm².

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 10 décembre 2026

Nombre

pièce(s)

Total (CHF 103.95 / pièce(s))

CHF 103.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 3
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 9 h
Couleur d'identification : rouge
Numéro RAL: 3000
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Droit

: IP67

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146090 Bals Elektrotechnik 210577 210577 Mâle CEE 16.0 A 3 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146090 Bals Elektrotechnik 210577 210577 Mâle CEE 16.0 A 3 pôles 400 V 1 pc(s)

Description

Fiche mâle TLS avec raccord MULTI-GRIP
16A 3P (2P+PE) 400V (380 - 415V~) 9H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en polyamide, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : boîtier rouge RAL 3000, anneau à baïonnette gris RAL 7035, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 140 mm, largeur de l'appareil : 70 mm, profondeur de l'appareil : 70 mm
Autres caractéristiques techniques : le boîtier est monobloc, avec presse-étoupe MULTI-GRIP et décharge de traction intégrée, pour câble d'une minute. Diamètre de 8 mm à max. Diamètre 18 mm

Ce texte a été traduit par une machine.
