Name: Bals Elektrotechnik 1788 1788 Prise murale femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147406
Availability: BackOrder

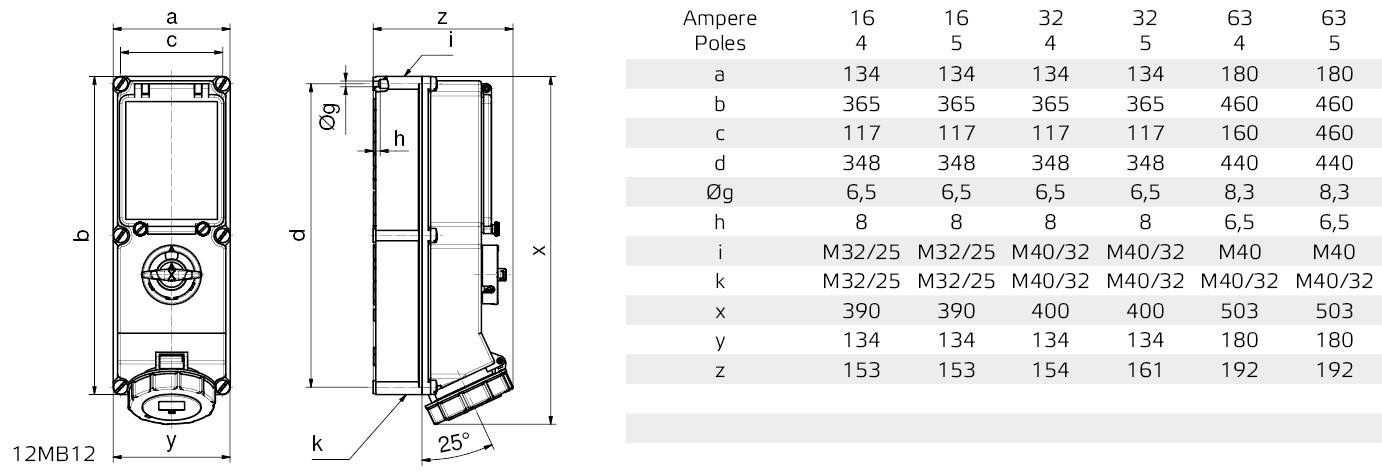

Dessin technique d'un interrupteur électrique avec dimensions et tableau. Le tableau présente les dimensions en fonction de l'ampérage et du nombre de pôles.

Bals Elektrotechnik

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 849.95 / pièce(s))

CHF 849.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Type de protection : IP67
Interrupteur : avec interrupteur marche/arrêt sans verrouillage
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : non
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : fusible D
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: avec interrupteur on / off

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Conducteurs: 5

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: rouge

Dim.: (L x l x H) 153 x 134 x 390 mm

Longueur: 153 mm

Largeur: 134 mm

Hauteur: 390 mm

Contenu: 1 pc(s)

Nombre de pôles: 5

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147406 Bals Elektrotechnik 1788 1788 Prise murale femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

Prise murale TE désactivable, protégée
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 365 x 134 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Protection : fusible D
Entrée de câble : 1xM32/M25 en haut, 1xM32/M25 en bas
Couleur de l'appareil : clapet de commande à vis, couvercle à charnière rouge RAL 3000, anneau à baïonnette gris RAL 7035, vis de boîtier gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, bouton-poussoir gris RAL 7035
Hauteur de l'appareil : 390 mm, largeur de l'appareil : 134 mm, profondeur de l'appareil : 153 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte deux fois en haut et deux fois en bas, verrouillable en position 0 pour jusqu'à 3 cadenas avec un diamètre de repassage jusqu'à 7 mm, un porte-fusible D II 3 pôles est disponible sous la porte de commande
