Name: Bals Elektrotechnik 17596 17596 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146864
Availability: BackOrder

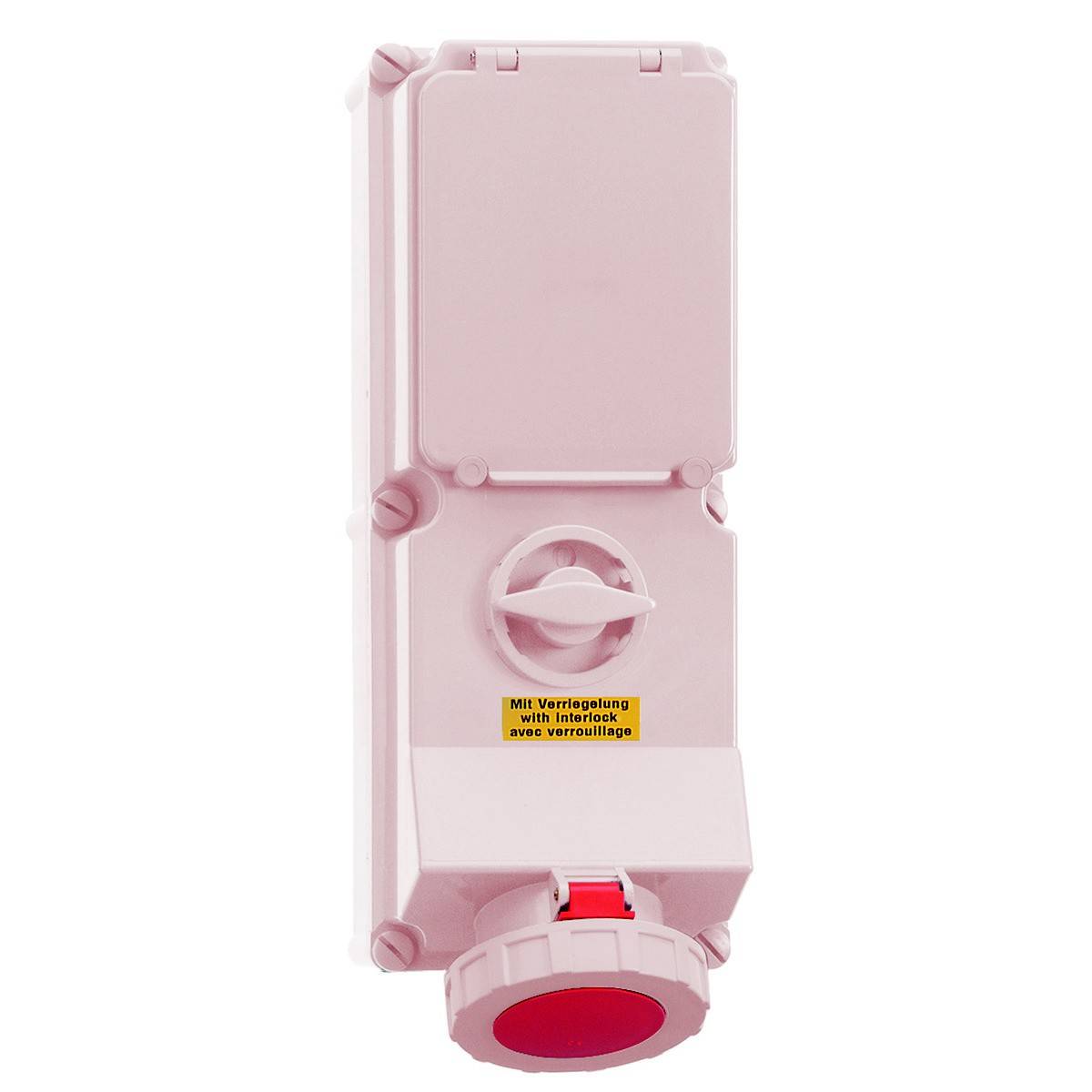

Un boîtier de commande électrique rose avec un bouton rotatif rouge et une plaque jaune indiquant « Avec réservation préalable ».

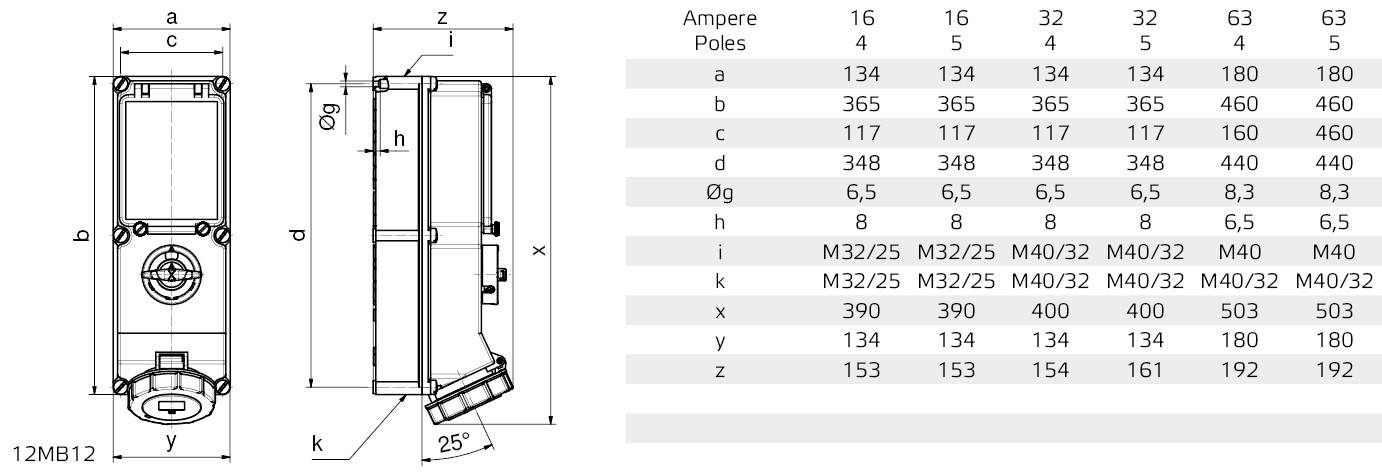

Dessin technique d'un composant électrique avec indications tabulaires relatives aux dimensions et spécifications techniques, y compris les ampères et les pôles.

Un connecteur solaire rouge, étanche, monté verticalement, avec couvercle et mécanisme de rotation pour une connexion électrique sécurisée.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 2'499.95 / pièce(s))

CHF 2'499.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 63 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Type de protection : IP67
Interrupteur : verrouillage mécanique
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : oui
Emplacements vides sur la poutre support : non
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : fusible D0
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: verrouillage mécanique

Tension nominale: 400 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur A: mâle CEE 63 A 5 pôles

Conducteurs: 5

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: rouge

Dim.: (L x l x H) 192 x 180 x 503 mm

Longueur: 192 mm

Largeur: 180 mm

Hauteur: 503 mm

Contenu: 1 pc(s)

Nombre de pôles: 5

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146864 Bals Elektrotechnik 17596 17596 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146864 Bals Elektrotechnik 17596 17596 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)

Description

Prise murale TE désactivable, verrouillée, protégée
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 460 x 180 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 25,0 mm2
Matériau du boîtier : polycarbonate polyéthylène téréphtalate jaune clair
Technique de raccordement : bornes à vis comme bornes à cadre avec contact Kontex
Protection : fusible D0
Disjoncteur FI : FI 63/0,03A 4p
Entrée de câble : 1xM40 en haut, 1xM40/M32 en bas
Couleur de l'appareil : anneau à baïonnette jaune clair, dessus de boîtier beige clair, couvercle à charnière rouge RAL 3000, partie inférieure du boîtier beige clair, cache de commande beige clair, bouton de commutation beige clair, vis de boîtier beige clair
Hauteur de l'appareil : 503 mm, largeur de l'appareil : 180 mm, profondeur de l'appareil : 192 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et deux fois en bas, verrouillable en position 0 pour jusqu'à 4 cadenas avec un diamètre de repassage jusqu'à 7 mm, un porte-fusible D 02 3 pôles est disponible sous la porte de commande, avec disjoncteur de sécurité intégré 63/0,03A 4 pôles
