Name: Bals Elektrotechnik 17238 17238 Prise murale femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146671
Availability: BackOrder

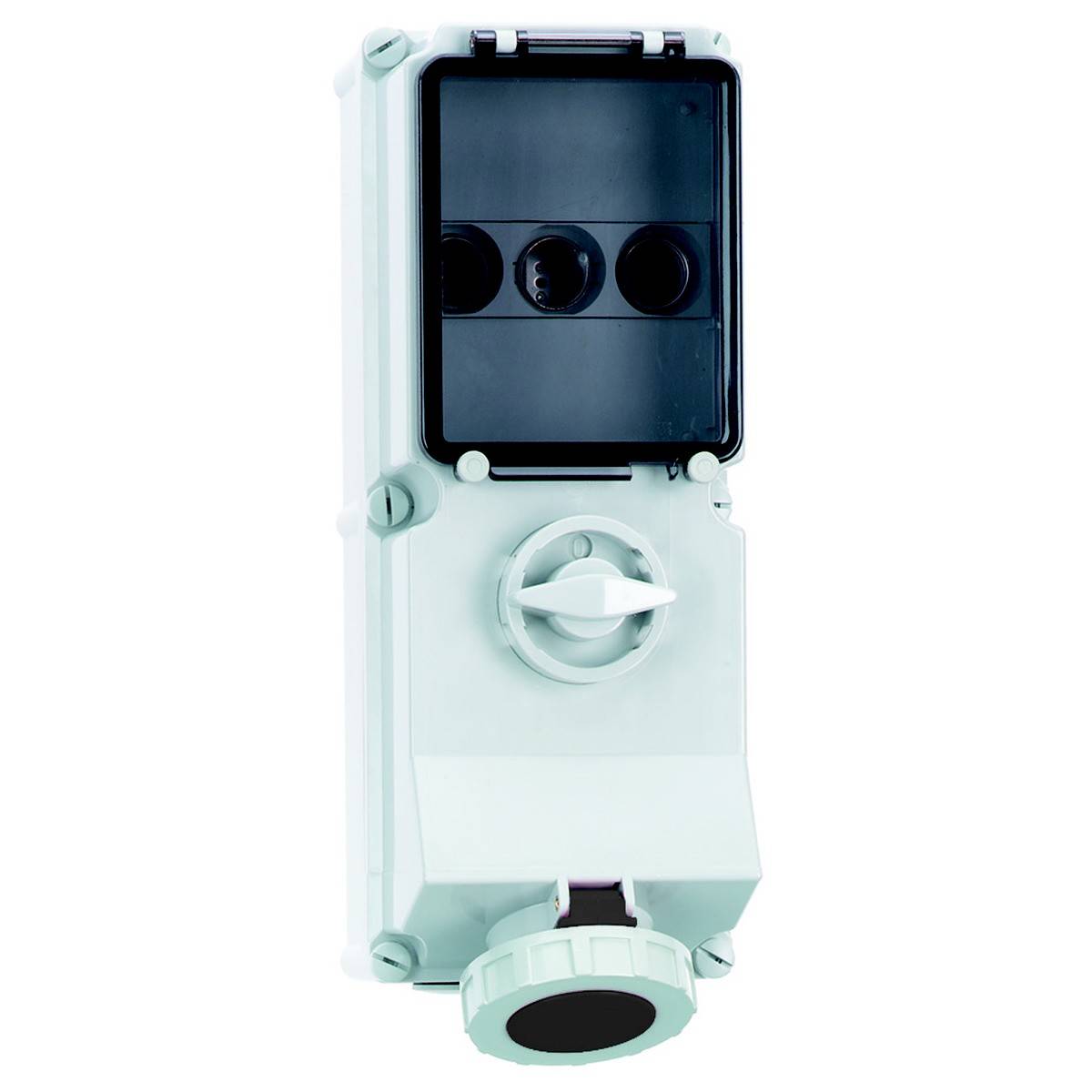

Une prise électrique blanche avec un couvercle noir et un interrupteur rotatif central pour commander des appareils.

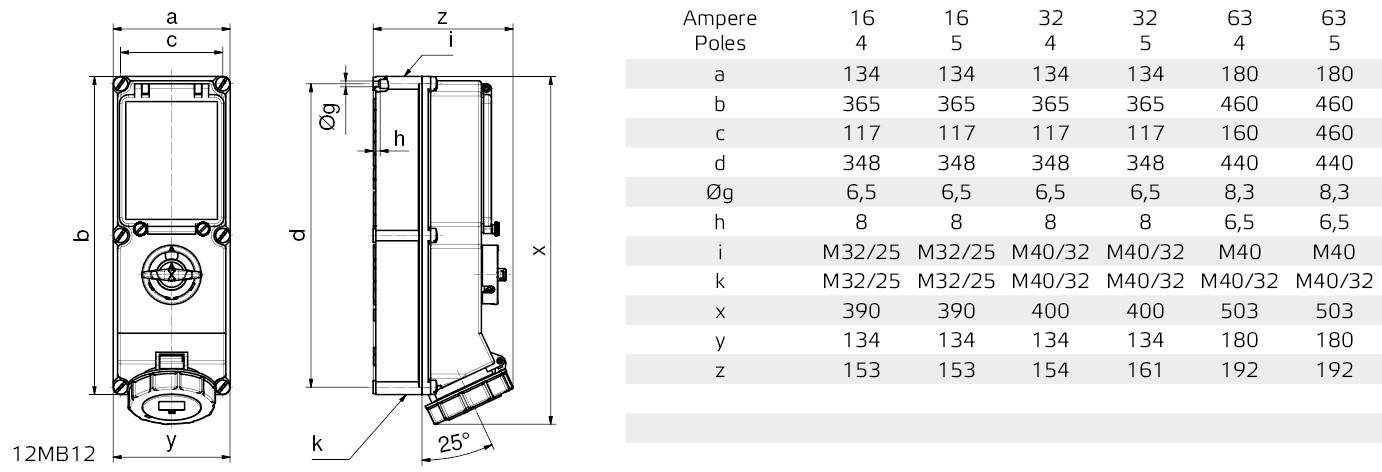

Dessin technique d'un boîtier avec dimensions (a-m). Le tableau de droite indique les dimensions pour les valeurs d'ampères (16-63) et le nombre de pôles (4-5).

Un boîtier électrique blanc vertical avec un couvercle noir et un bouton rotatif blanc au centre en bas.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le lun., 21 décembre 2026

Nombre

pièce(s)

Total (CHF 879.95 / pièce(s))

CHF 879.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Nombre de pôles : 4
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Type de protection : IP67
Interrupteur : avec interrupteur marche/arrêt sans verrouillage
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : non
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : fusible D
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: avec interrupteur on / off

Tension nominale: 500 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Conducteurs: 4

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: noir

Dim.: (L x l x H) 154 x 134 x 400 mm

Longueur: 154 mm

Largeur: 134 mm

Hauteur: 400 mm

Contenu: 1 pc(s)

Nombre de pôles: 4

Matériau: plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146671 Bals Elektrotechnik 17238 17238 Prise murale femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146671 Bals Elektrotechnik 17238 17238 Prise murale femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Description

Prise murale commutable avec fusible
32A 4P (3P+PE) 500V (480 - 500V~) 7H IP67
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Taille du boîtier : 365 x 134 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Protection : fusible D
Entrée de câble : 1xM40/M32 en haut, 1xM40/M32 en bas
Couleur de l'appareil : couvercle à charnière noir RAL 9005, clapet de commande à vis, anneau à baïonnette gris RAL 7035, vis de boîtier gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, bouton-poussoir gris RAL 7035
Hauteur de l'appareil : 400 mm, largeur de l'appareil : 134 mm, profondeur de l'appareil : 154 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte deux fois en haut et deux fois en bas, verrouillable en position 0 pour jusqu'à 3 cadenas avec un diamètre de repassage jusqu'à 7 mm, un porte-fusible D III 3 pôles est disponible sous la porte de commande

Ce texte a été traduit par une machine.
