Name: Bals Elektrotechnik 17066 17066 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3135057
Availability: BackOrder

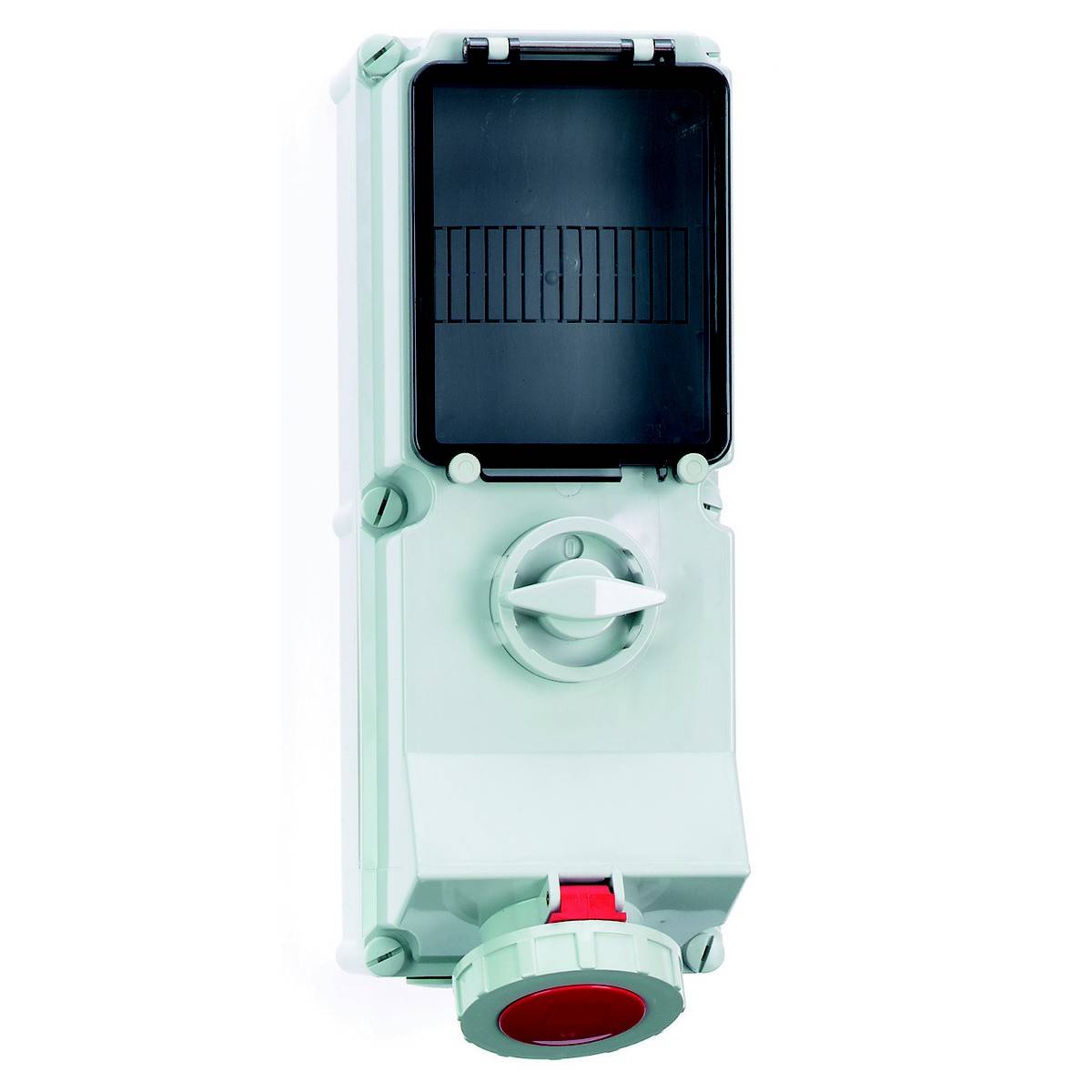

Un appareil électrique blanc, de forme rectangulaire, avec un bouton rotatif au centre et une prise rouge en bas. Il semble s'agir d'un disjoncteur ou d'une prise électrique industrielle.

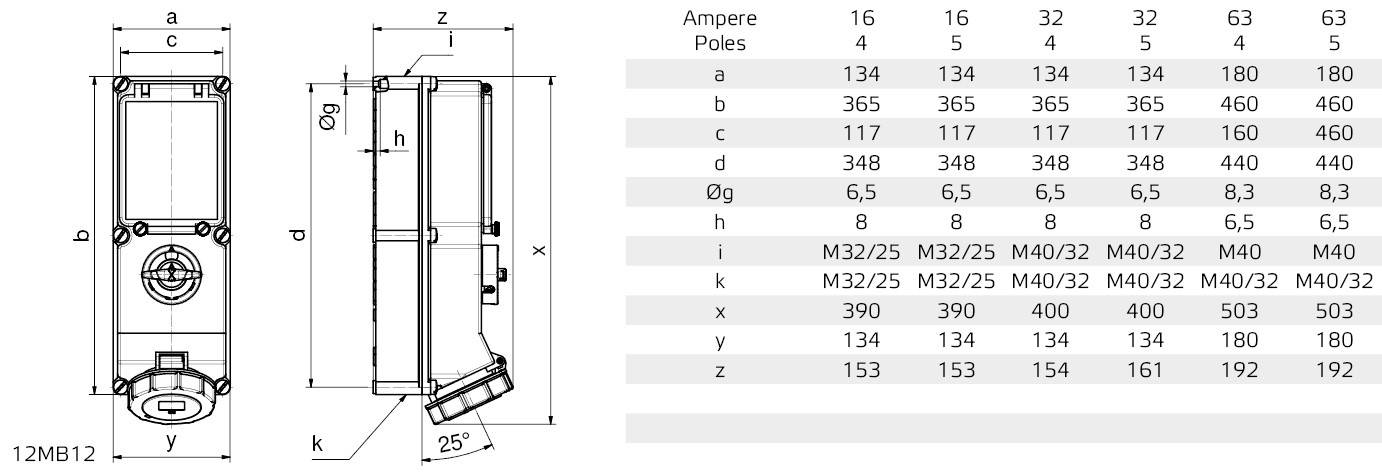

Dessin technique d'un interrupteur électrique avec dimensions a, b, c, d, e, f, g, h, j, k et tableau correspondant pour ampères et pôles.

1/2

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 10 décembre 2026

Nombre

pièce(s)

Total (CHF 1'549.95 / pièce(s))

CHF 1'549.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 63 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Type de protection : IP67
Interrupteur : avec interrupteur marche/arrêt sans verrouillage
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : oui
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : sans
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: avec interrupteur on / off

Tension nominale: 400 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur A: prise CEE 63 A 5 pôles

Conducteurs: 5

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: rouge

Dim.: (L x l x H) 192 x 180 x 503 mm

Longueur: 192 mm

Largeur: 180 mm

Hauteur: 503 mm

Contenu: 1 pc(s)

Nombre de pôles: 5

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3135057 Bals Elektrotechnik 17066 17066 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135057 Bals Elektrotechnik 17066 17066 Prise murale femelle CEE 63.0 A 5 pôles 400 V 1 pc(s)

Description

Prise murale TE désactivable, protégée
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 460 x 180 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 25,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : bornes à vis comme bornes à cadre avec contact Kontex
Protection : sans
Entrée de câble : 1xM40 en haut, 1xM40/M32 en bas
Couleur de l'appareil : clapet de commande à vis, couvercle à charnière rouge RAL 3000, anneau à baïonnette gris RAL 7035, vis de boîtier gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, bouton-poussoir gris RAL 7035
Hauteur de l'appareil : 503 mm, largeur de l'appareil : 180 mm, profondeur de l'appareil : 192 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et deux fois en bas, verrouillable en position 0 pour jusqu'à 4 serrures à étrier d'un diamètre de repassage de 7 mm maximum, une poutre support est présente dans la partie inférieure du boîtier, une poutre support pour 8 unités de séparation est montée à l'horizontale sous la porte de commande

Ce texte a été traduit par une machine.
