Name: Bals Elektrotechnik 17061 17061 Prise murale femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146610
Availability: BackOrder

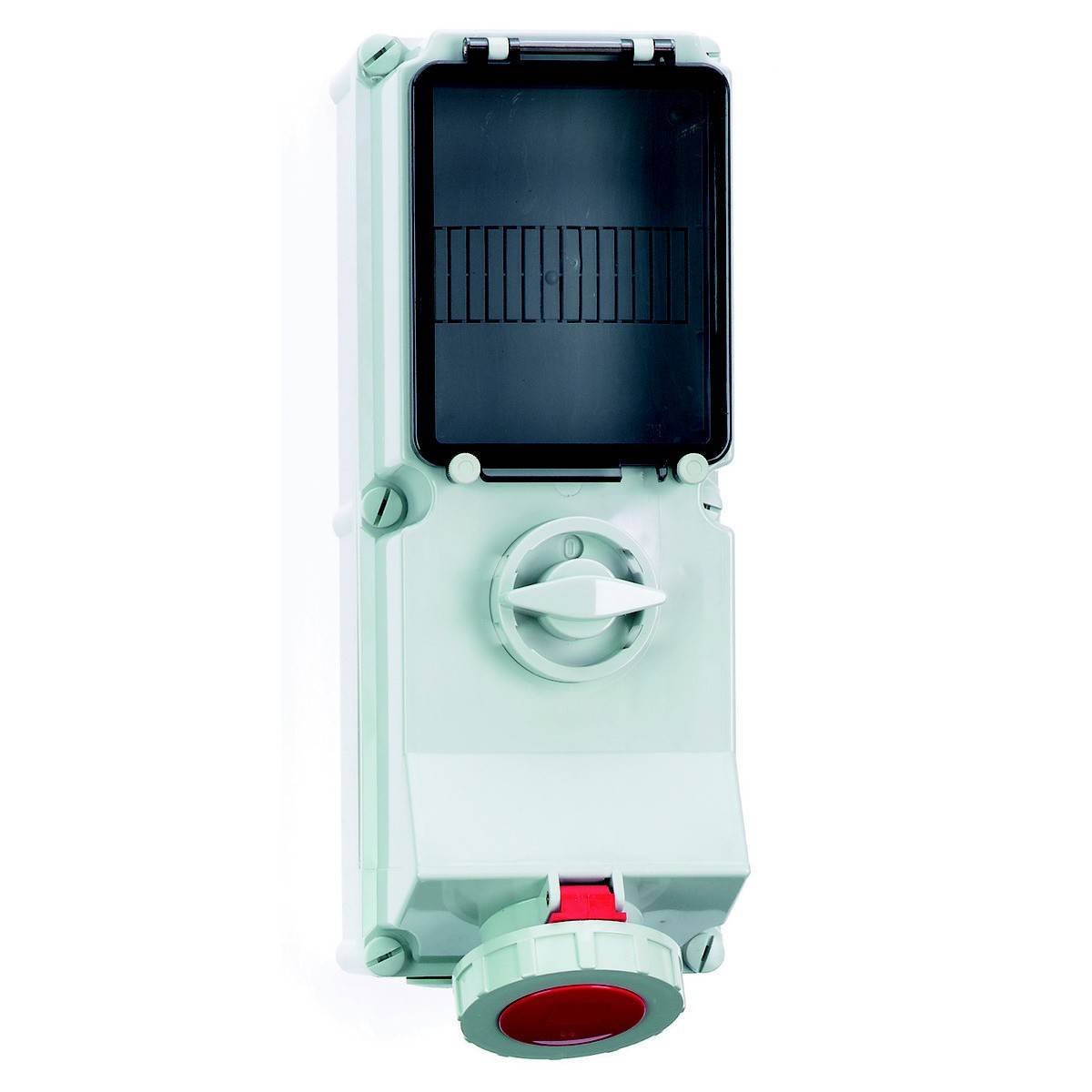

Un interrupteur industriel dans un boîtier blanc avec une poignée rouge ronde à la base et une fenêtre d'affichage noire en haut.

Interrupteur industriel dans un boîtier rectangulaire avec un couvercle noir et un insert rouge sur la face inférieure.

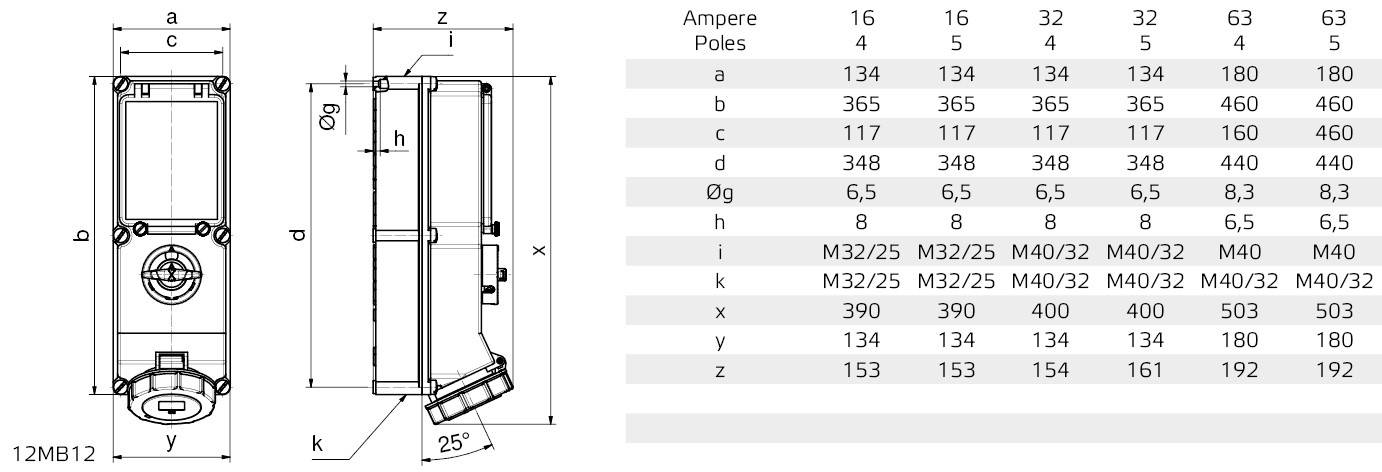

Dessin technique d'un composant électrique avec deux vues. Le tableau indique les dimensions en mm pour différentes intensités de courant et nombres de pôles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 754.95 / pièce(s))

CHF 754.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Type de protection : IP67
Interrupteur : avec interrupteur marche/arrêt sans verrouillage
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : oui
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : sans
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: avec interrupteur on / off

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: rouge

Dim.: (l x H) 134 mm x 390 mm

Largeur: 134 mm

Hauteur: 390 mm

Contenu: 1 pc(s)

Nombre de pôles: 4

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146610 Bals Elektrotechnik 17061 17061 Prise murale femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146610 Bals Elektrotechnik 17061 17061 Prise murale femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Description

Prise murale TE désactivable, protégée
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 365 x 134 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Protection : sans
Entrée de câble : 1xM32/M25 en haut, 1xM32/M25 en bas
Couleur de l'appareil : clapet de commande à vis, couvercle à charnière rouge RAL 3000, anneau à baïonnette gris RAL 7035, vis de boîtier gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, bouton-poussoir gris RAL 7035
Hauteur de l'appareil : 390 mm, largeur de l'appareil : 134 mm, profondeur de l'appareil : 153 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte deux fois en haut et deux fois en bas, peut être fermée en position 0 pour 3 serrures à étrier d'un diamètre de repassage jusqu'à 7 mm, une poutre support est présente dans la partie inférieure du boîtier, une poutre support pour 6 unités de séparation est montée à l'horizontale sous la porte de commande

Ce texte a été traduit par une machine.
