Name: Bals Elektrotechnik 15104 15104 Prise murale femelle CEE 16.0 A 5 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146600
Availability: BackOrder

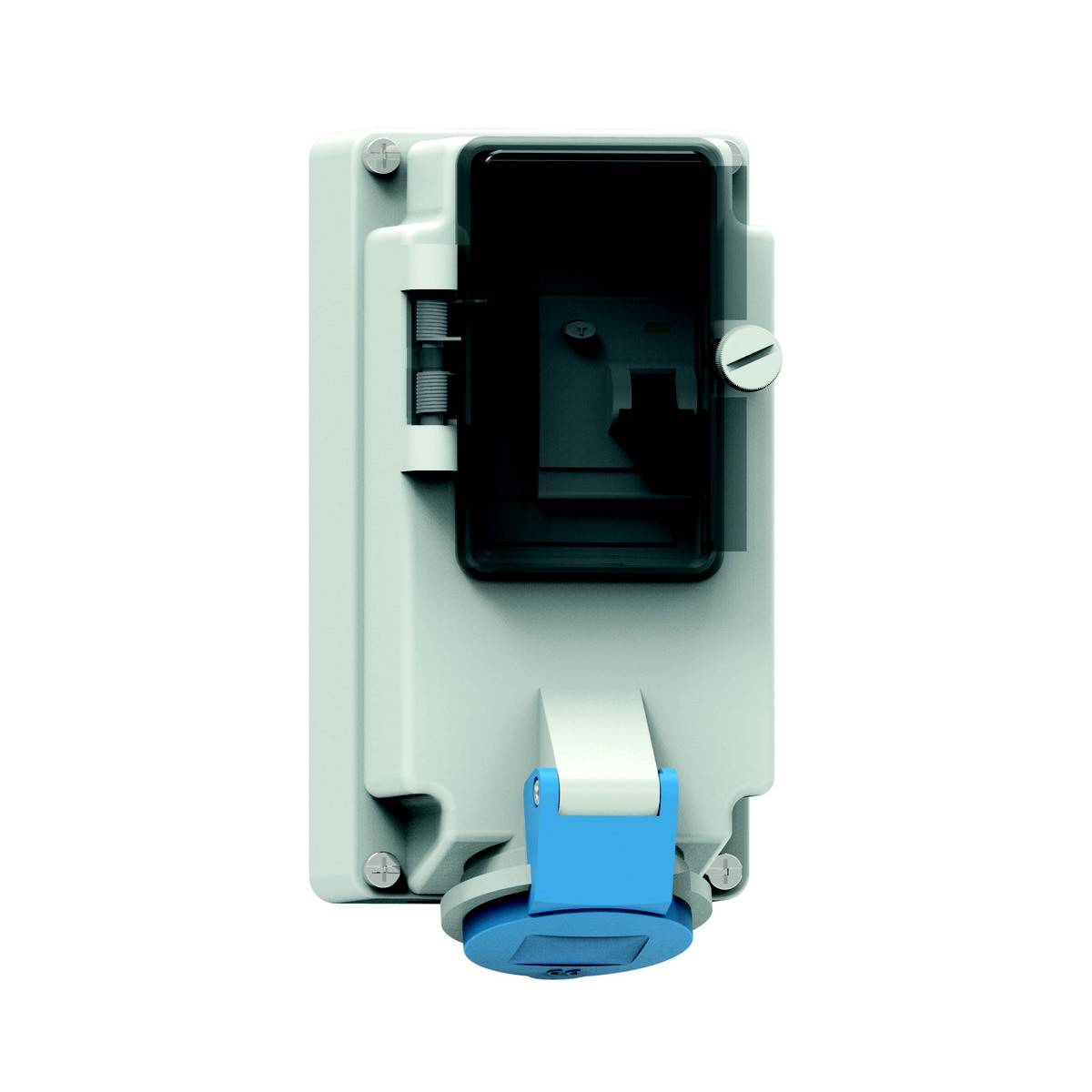

Combinaison d'une prise de courant et d'un disjoncteur dans un boîtier rectangulaire, design principalement gris avec des touches bleues.

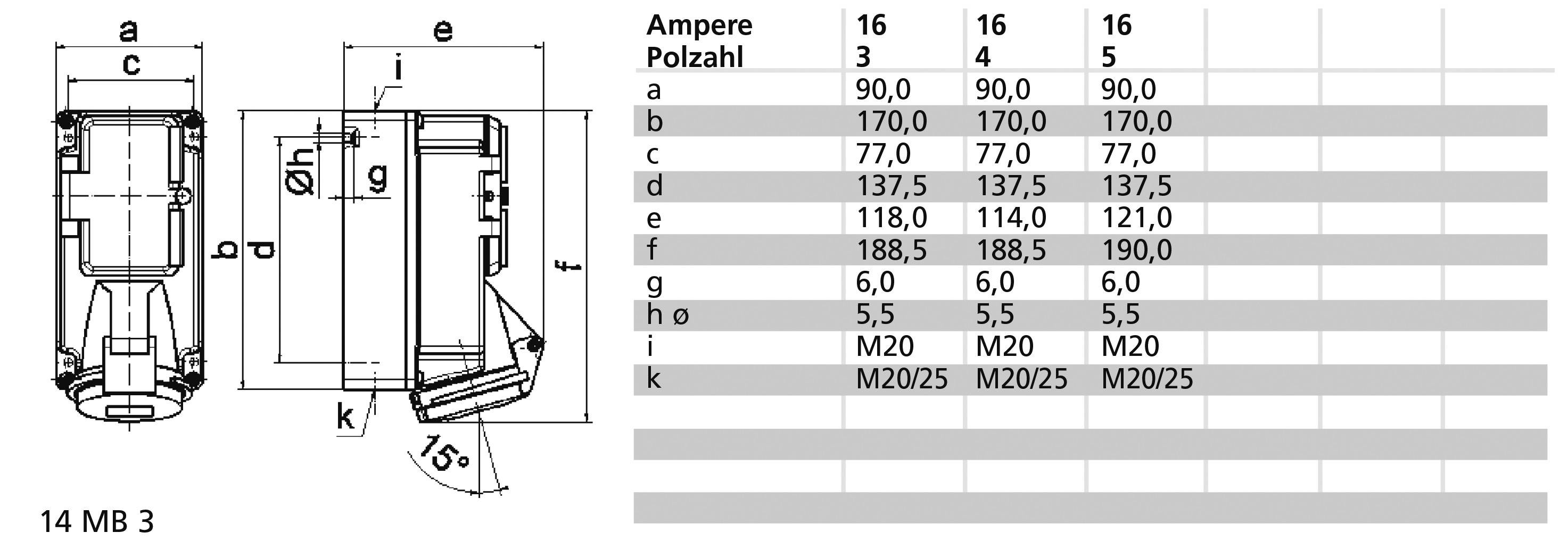

'Dessin technique d'une prise électrique avec dimensions. Les tableaux présentent les dimensions en mm pour différents ampérages et polarités.'

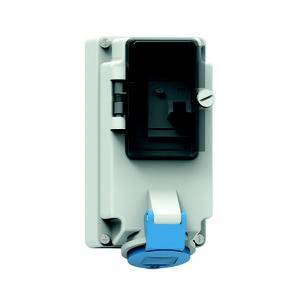

Un panneau de prise électrique murale blanche, installé verticalement, avec une connexion de prise bleue à l'extrémité inférieure.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 724.95 / pièce(s))

CHF 724.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Position de l'heure : 9 h
Couleur caractéristique : bleu
Indice de protection (IP) : IP44
Interrupteur : sans interrupteur marche/arrêt
Modèle de commutateur : sans
Avec disjoncteur FI : oui
Emplacements vides sur la poutre support : non
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : autres
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: bornes de raccordement sans vis

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Conducteurs: 5

Modèle: Partie inférieure et partie supérieure

: IP44

Couleur: bleu

Dim.: (l x H) 90 mm x 190 mm

Largeur: 90 mm

Hauteur: 190 mm

Contenu: 1 pc(s)

Nombre de pôles: 5

Matériau: plastique

Tension de fonctionnement: 230 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146600 Bals Elektrotechnik 15104 15104 Prise murale femelle CEE 16.0 A 5 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146600 Bals Elektrotechnik 15104 15104 Prise murale femelle CEE 16.0 A 5 pôles 230 V 1 pc(s)

Description

Prise murale QUICK-CONNECT TE, protégée
16A 5P (3P+N+PE) 230V (120/208 - 144/250V~) 9H IP44
Fréquence 50/60Hz
Couleur technique : bleu RAL 5015
Taille du boîtier : 170 x 90 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Protection : autres
Disjoncteur FI : FI 40/0.03A 4p
Entrée de câble : 1xM20 en haut, 1xM25/20 en bas
Couleur de l'appareil : clapet de commande à vis, couvercle à charnière bleu RAL 5015, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 190 mm, largeur de l'appareil : 90 mm, profondeur de l'appareil : 122 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et fermée deux fois en bas, la partie inférieure du boîtier est pivotable à 180°, avec disjoncteur de sécurité intégré 40/0,03A 4 pôles
