Name: Bals Elektrotechnik 12814 12814 Prise femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

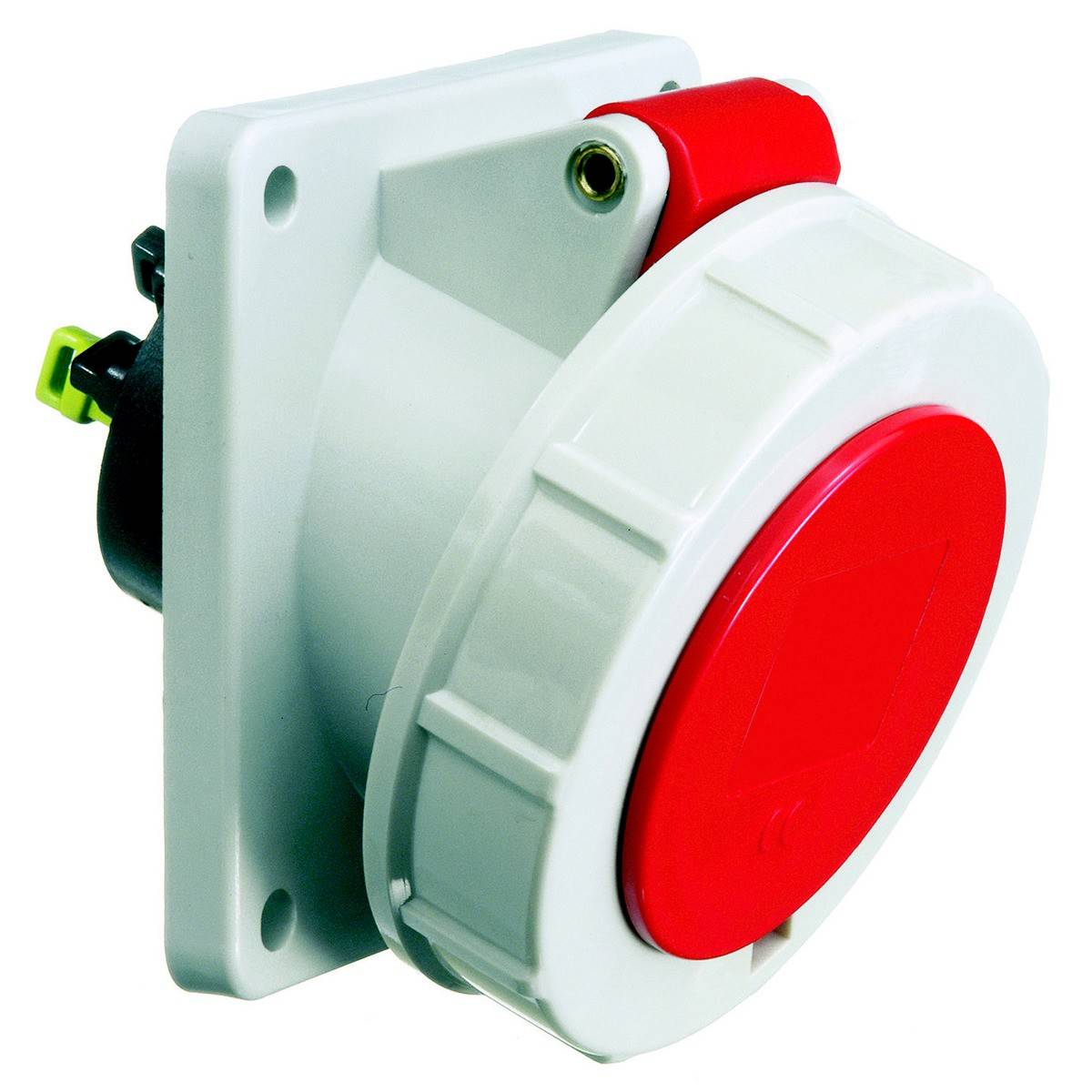

Une prise triphasée blanche et rouge, adaptée aux applications industrielles, montée sur un mur gris.

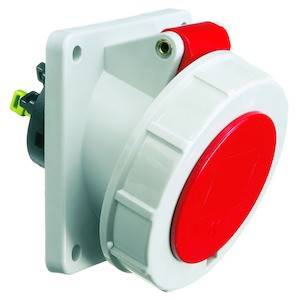

Prise électrique avec interrupteur rouge, montée sur plaque blanche ; design industriel pour applications robustes.

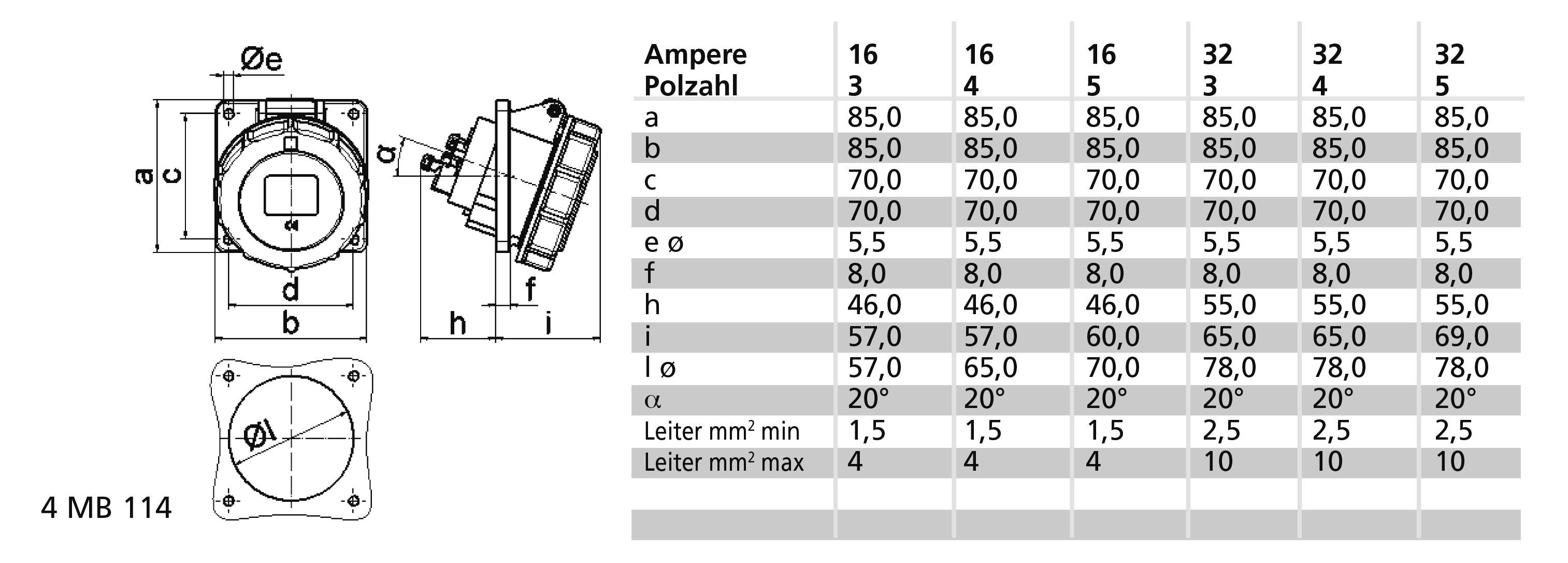

Dessin technique d'un connecteur avec des dimensions et un tableau. Le tableau présente des valeurs pour des intensités de 16, 32 et 63 ampères avec différents nombres de pôles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 17 décembre 2026

Nombre

pièce(s)

Total (CHF 125.95 / pièce(s))

CHF 125.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Nombre de pôles : 4
Position de l'heure : 6 h
Couleur d'identification : rouge
Numéro RAL: 3000
Type de protection : IP67
Technique de raccordement : borne sans vis
Sens de branchement : coudé
Entrée de câble : autre
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non
Cote de bride verticale : 85 mm
Pas de trou vertical : 70 mm
Cote de bride horizontale : 85 mm
Trou horizontal : 70 mm

Type de produit: Prise femelle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Coudé

: IP67

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: FAUX

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146121 Bals Elektrotechnik 12814 12814 Prise femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146121 Bals Elektrotechnik 12814 12814 Prise femelle CEE 16.0 A 4 pôles 400 V 1 pc(s)

Description

Prise d'alimentation de montage RAPIDE inclinée
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : couvercle à charnière rouge RAL 3000, anneau à baïonnette gris RAL 7035, boîtier gris RAL 7035
Hauteur de l'appareil : 90 mm, largeur de l'appareil : 85 mm, profondeur de l'appareil : 99 mm
Cote de bride verticale : 85 mm, cote de bride horizontale : 85 mm
Pas de trou vertical : 70 mm, pas de trou horizontal : 70 mm
Autres caractéristiques techniques : l'inclinaison est de 20°
