Name: Bals Elektrotechnik 12803 12803 Prise femelle CEE 32.0 A 5 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146211
Availability: BackOrder

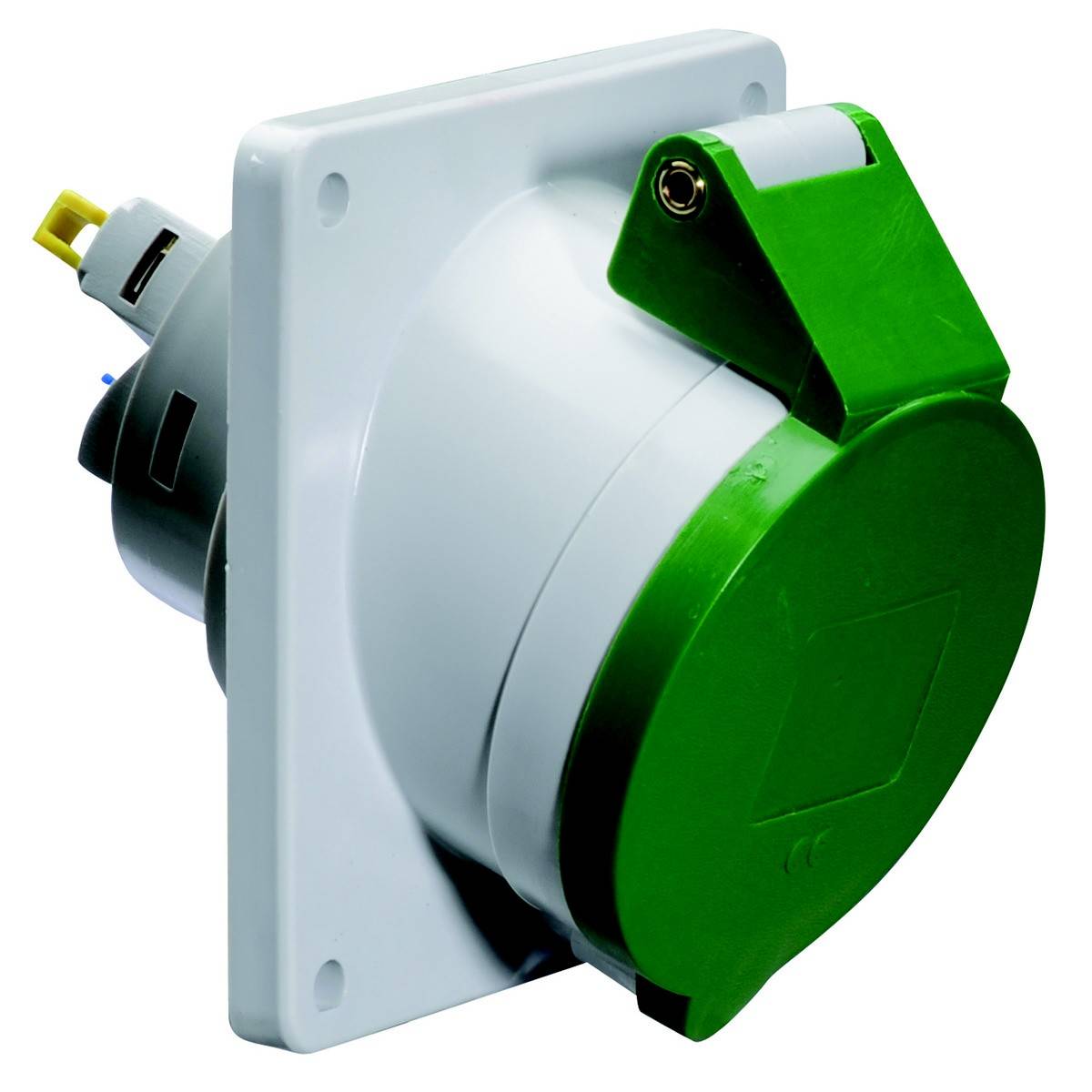

Prise industrielle avec couvercle de protection vert, montée sur une plaque blanche. Adaptée aux applications industrielles, robuste et résistante aux intempéries.

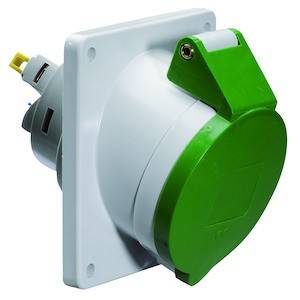

Une prise électrique murale blanche et verte avec un couvercle rabattable. La prise est conçue pour des applications industrielles et présente une construction robuste.

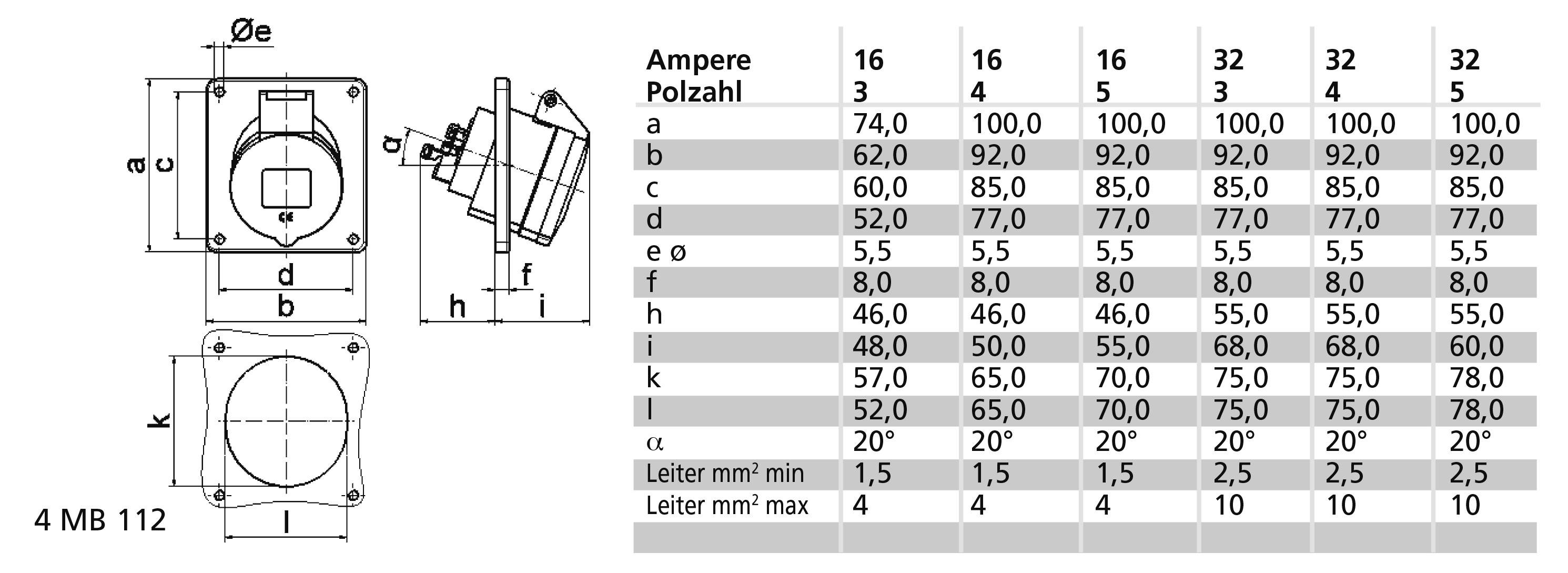

Dessin technique d'un connecteur avec un tableau des dimensions et des sections de conducteurs en fonction de l'ampérage et du nombre de pôles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 17 décembre 2026

Nombre

pièce(s)

Total (CHF 97.95 / pièce(s))

CHF 97.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Tension selon en 60309-2: 50-500 V (100-300 Hz) vert
Nombre de pôles : 5
Position de l'heure : 10 h
Couleur d'identification : vert
Numéro RAL : 6002
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Sens de branchement : coudé
Entrée de câble : autre
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non
Cote de bride verticale : 100 mm
Pas de trou vertical : 85 mm
Cote de bride horizontale : 92 mm
Trou horizontal : 77 mm

Type de produit: Prise femelle CEE

Tension nominale: 500 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne sans vis

Modèle: Coudé

: IP44

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146211 Bals Elektrotechnik 12803 12803 Prise femelle CEE 32.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146211 Bals Elektrotechnik 12803 12803 Prise femelle CEE 32.0 A 5 pôles 500 V 1 pc(s)

Description

Prise d'alimentation de montage RAPIDE inclinée
32A 5p (3P+N+PE) >50V vert 100-300 Hz (> 50V~) 10h IP44
Fréquence : de 100 à 300 Hz inclus
Couleur technique : vert RAL 6002
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : couvercle à charnière vert RAL 6002, boîtier gris RAL 7035
Hauteur de l'appareil : 103 mm, largeur de l'appareil : 92 mm, profondeur de l'appareil : 113 mm
Cote de bride verticale : 100 mm, cote de bride horizontale : 92 mm
Pas de trou vertical : 85 mm, pas de trou horizontal : 77 mm
Autres caractéristiques techniques : l'inclinaison est de 20°

Ce texte a été traduit par une machine.
