Name: Bals Elektrotechnik 12368 12368 Prise femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146171
Availability: BackOrder

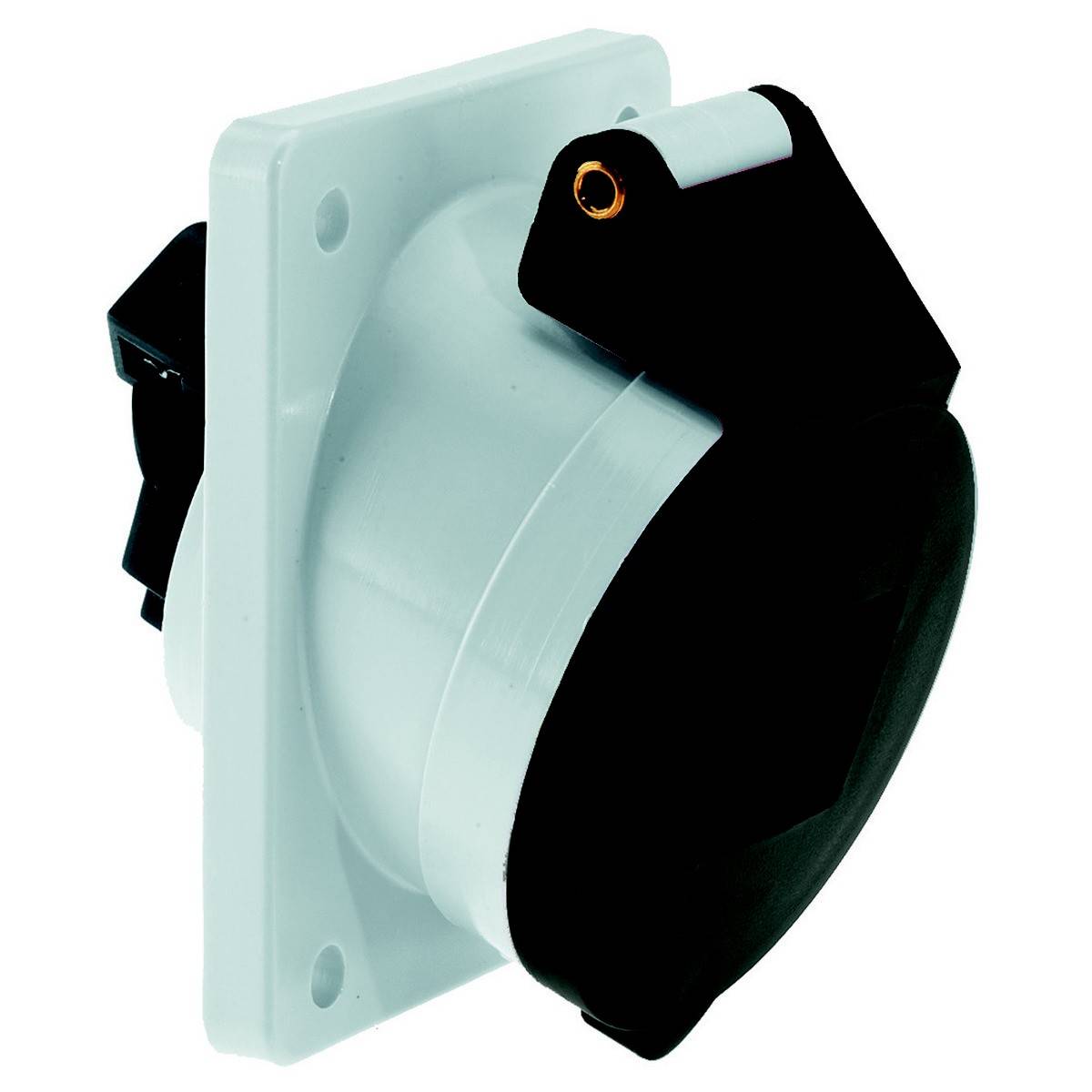

Prise industrielle blanche avec couvercle noir, montée sur une base carrée.

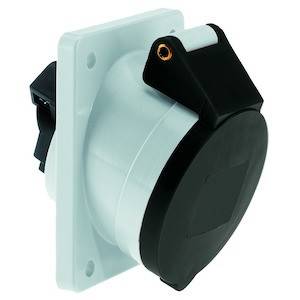

L'illustration montre une prise murale en noir et blanc qui sert à l'alimentation électrique. Elle est adaptée aux applications industrielles.

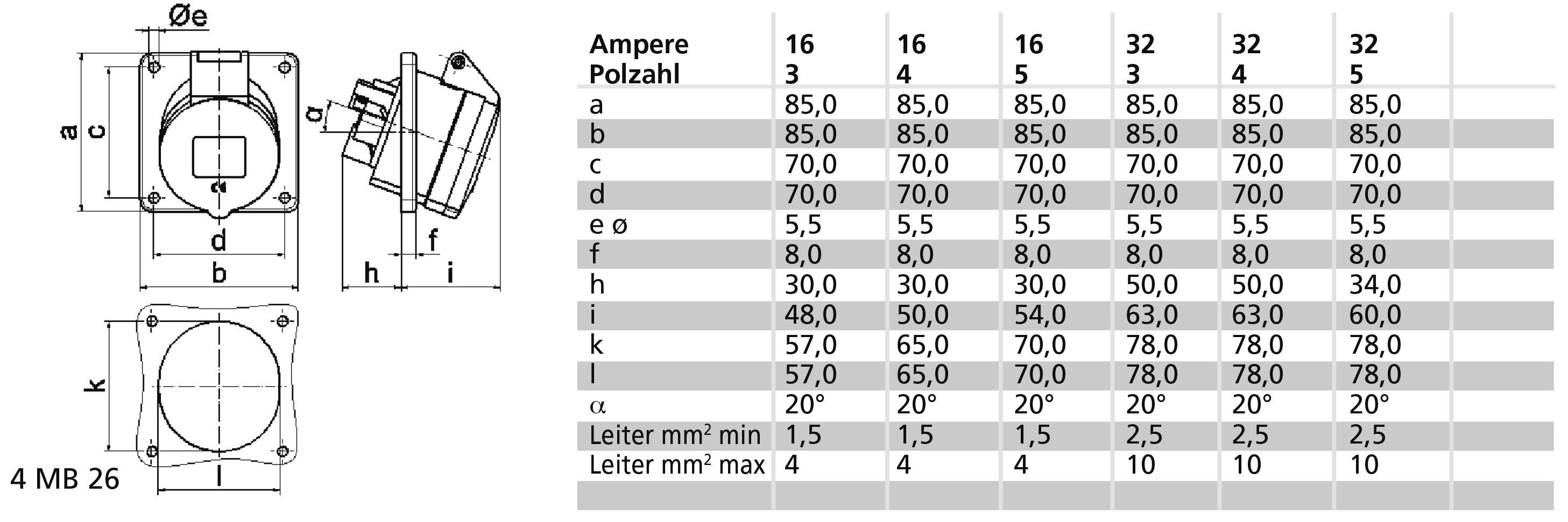

'Schéma de connexion de fiche avec tableaux. Présente les dimensions (a-k) en mm et les tailles de conducteurs pour des intensités de courant de 16-32 ampères et 3-5 pôles.'

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison le jeu., 17 décembre 2026

Nombre

pièce(s)

Total (CHF 121.95 / pièce(s))

CHF 121.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Nombre de pôles : 4
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Sens de branchement : coudé
Entrée de câble : autre
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non
Cote de bride verticale : 85 mm
Pas de trou vertical : 70 mm
Cote de bride horizontale : 85 mm
Trou horizontal : 70 mm

Type de produit: Prise femelle CEE

Tension nominale: 500 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne à vis

Modèle: Coudé

: IP44

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146171 Bals Elektrotechnik 12368 12368 Prise femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146171 Bals Elektrotechnik 12368 12368 Prise femelle CEE 32.0 A 4 pôles 500 V 1 pc(s)

Description

Prise de courant inclinée
32A 4P (3P+PE) 500V (480 - 500V~) 7H IP44
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : autre
Couleur de l'appareil : couvercle rabattable noir RAL 9005, boîtier gris RAL 7035
Hauteur de l'appareil : 94 mm, largeur de l'appareil : 85 mm, profondeur de l'appareil : 114 mm
Cote de bride verticale : 85 mm, cote de bride horizontale : 85 mm
Pas de trou vertical : 70 mm, pas de trou horizontal : 70 mm
Autres caractéristiques techniques : l'inclinaison est de 20°

Ce texte a été traduit par une machine.
