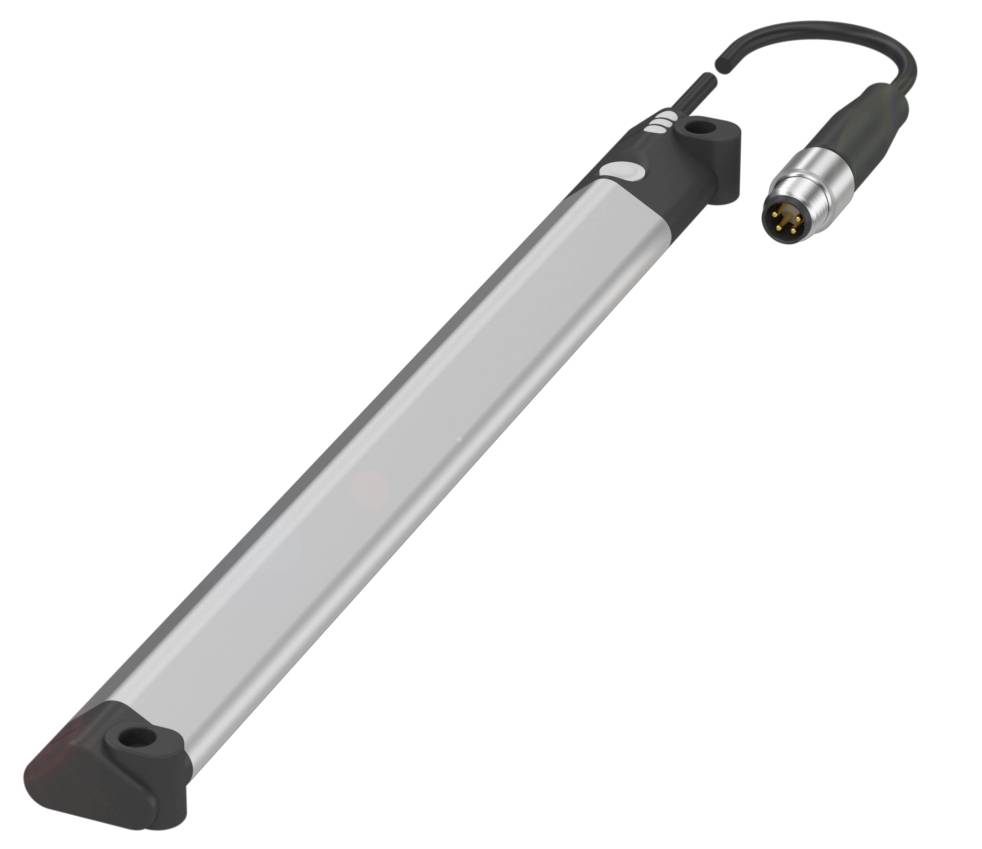

BALLUFF Système de mesure de position magnétique BMP000A BMP000A analogique (L x l x H) 170 x 17.5 x 9.6 mm Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Système de mesure de position
Tension de fonctionnement max.
30 V
Sorties
analogique
Modèle
magnétique
Fiche technique (PDF)
Nombre
Total (CHF 476.36 / pièce(s))
CHF 476.36
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Systèmes de mesure de la position du champ magnétique Balluff BMP000A
- Dimensions : 17.5 x 9.6 x 170 mm
- Interface : IO-Link 1.1
- Plage de mesure : 160 mm
- Sortie analogique : analogique, tension/analogique, courant commutable 0...10 V/4...20 ma
- Résolution : ≤ 1 μm (IO-Link), 12 bits (analogique)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 17.5 x 9.6 x 170 mm
- Sortie analogique : analogique, tension/analogique, courant commutable 0...10 V/4...20 ma
- Connexion : câble avec connecteur, mâle M8 x 1, 4 pôles, 0,5 m, PUR
- Résolution : ≤ 1 μm (IO-Link), 12 bits (analogique)
- Tension de fonctionnement Ub : 15...30 VDC
- Matériau du boîtier : PA 12
- Aluminium
- Ecart de linéarité type : ±250 μm
- Plage de mesure : 160 mm
- Interface : IO-Link 1.1
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Précision de répétition : 100 μm
- Caractéristiques supplémentaires :
- Principe de fonctionnement : système de mesure de la position du champ magnétique
- Contenu de livraison : guide de démarrage rapide
- Matériau : appareil
- Dimensions : 17.5 x 9.6 x 170 mm
- Affichage de la tension de fonctionnement : fonctionnement - LED verte
- Affichage de fonction : LED jaune
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 100 ms max
- Tension de fonctionnement Ub : 15...30 VDC
- Connexion : mâle M8 x 1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- MTTF (40 °C) : 201 A.
- Diamètre de câble D : 2.4 mm
- Longueur de câble L : 0,5 m
- Matériau du boîtier : PA 12|aluminium
- Matériau de gaine : PUR
- Nombre de conducteurs : 4
- Câble, rayon de courbure min., pose fixe : 3 x D
- Câble, rayon de courbure min., pose flexible : 10 x D
- Matériau de la gaine : PUR
- Couple de serrage max. : 0,1 Nm
- Courant à vide IO max. Pour Ue : 25 ma
- Application : positionnement
- Plage de mesure : 160 mm
- Résolution : ≤ 1 μm (IO-Link), 12 bits (analogique)
- Précision de répétition : 100 μm
- Dérive de la température max. De la valeur finale: ±0.3%
- Affichage de diagnostic erreur : erreur - LED rouge
- Courant de sortie max. (Analogique U) : 5 ma
- Résistance de charge RL max. (Analogique I) : 500 ohms
- Capacité de charge en mode courant : ≤ 100 ma
- Ecart de linéarité type : ±250 μm
- Taux de valeur de mesure max. : 1 kHz
- Classes de fonctions IO-Link:0x8001 Binary Data Channel|0x8004 Teach Commands
- ID profil IO-Link : 0x000B SSP3.2|0x4000 identification et diagnostic
- Profils IO-Link pris en charge : Common Profile|Smart Smart Sensor Profile - mesure
- Type d'emballage
Piece
- Type de produit
Système de mesure de position
- Type
BMP000A
- Tension de fonctionnement min.
15 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
15 - 30 V
- Sorties
analogique
- Longueur de câble
0.5 m
- Modèle
magnétique
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
PA 12
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Longueur
170 mm
- Largeur
17.5 mm
- Hauteur
9.6 mm
- Dim.
(L x l x H) 170 x 17.5 x 9.6 mm
- Materiau de la gaine
PUR
- Tension nominale
30 V
- Tension de fonctionnement
24 V/DC
- Courant de service
24 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3420018 BALLUFF Système de mesure de position magnétique BMP000A BMP000A analogique (L x l x H) 170 x 17.5 x 9.6 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3420018 BALLUFF Système de mesure de position magnétique BMP000A BMP000A analogique (L x l x H) 170 x 17.5 x 9.6 mm Piece
Description
Les systèmes de mesure de la position du champ magnétique BMP vous permettent de surveiller les opérations en cours de manière fiable et sans usure. Votre retour linéaire intelligent, par exemple dans des pinces compactes, des dispositifs de perforation ou des changeurs d'outils, vous aide à garder les différents processus en main, à garantir l'usinage simultané d'objets tout en restant économe en énergie. Ainsi, nos systèmes de mesure de position magnétique garantissent une sécurité de processus élevée et une qualité d'automatisation optimale. Système de mesure de la position du champ magnétique, type de raccordement 01 = câble avec connecteur, matériau du boîtier primaire=PA 12, indice de protection=IP67, application=positionnement
