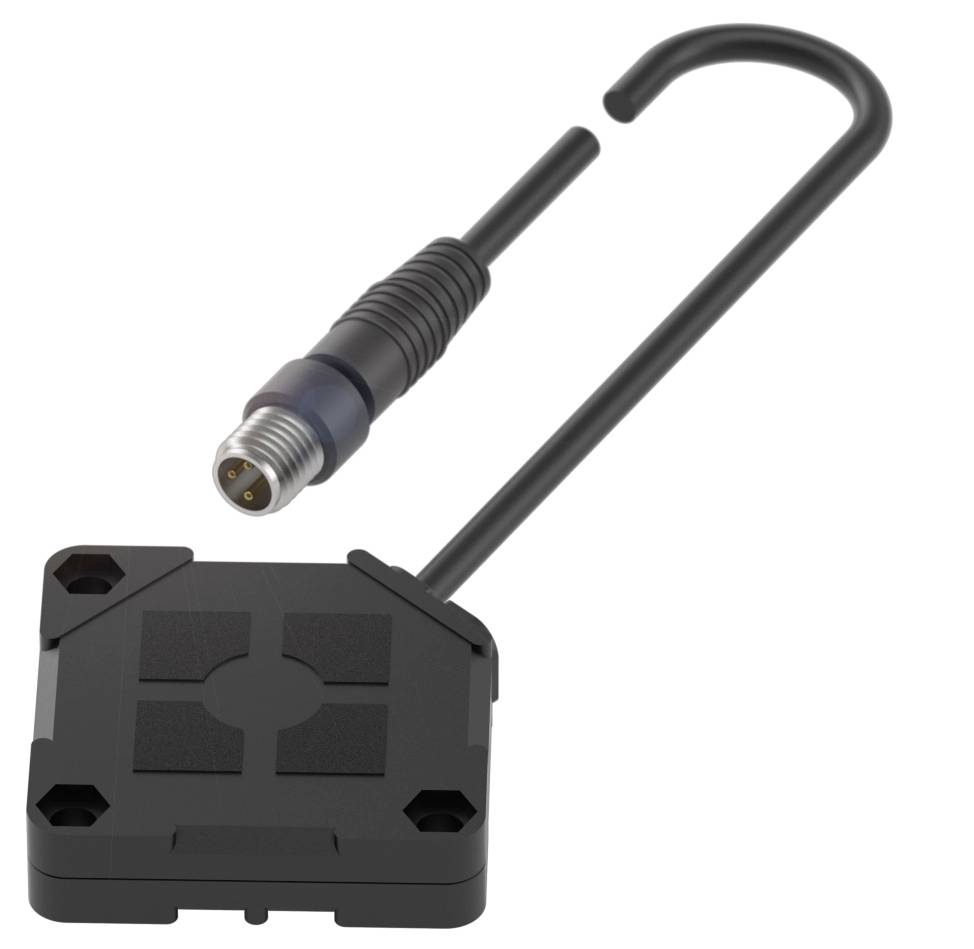

BALLUFF Détecteur capacitif capacitif BCS0135 BCS0135 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
fiche mâle
Fiche technique (PDF)
Nombre
Total (CHF 136.86 / pièce(s))
CHF 136.86
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle carré en plastique Balluff BCS0135
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
- Dimensions : 40 x 40 x 10 mm
- Montage : affleurant la paroi extérieure du réservoir
- Sortie de commutation : PNP NF (NC)
- Série Q40
Caractéristiques techniques
- Caractéristiques principales :dimensions : 40 x 40 x 10 mm
- Surface active, matériau : PBT
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
- Série Q40
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : affleurant la paroi extérieure du réservoir
- Fonction : Smart Level 50
- Matériau du boîtier : PBT
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 10 Hz
- Indice de protection : IP67
- Sensibilité : réglable en fonction des médias
- Température ambiante : -5...85 °C.
- Propriétés supplémentaires : supports conducteurs électriques
- Compensation de mousse et d'adhérence
- Caractéristiques supplémentaires :
- Contenu de la livraison : notice de montage|tournevis
- Dimensions : 40 x 40 x 10 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. 200 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 10 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 10 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- MTTF (40 °C) : 441 A.
- Surface active, matériau : PBT
- Taille : forme de parallélépipi
- Montage : affleurant la paroi extérieure du réservoir
- Sortie de commutation : PNP NF (NC)
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 0.3 m
- Matériau du boîtier : PBT
- Matériau de gaine : PUR
- Indice de protection : IP67
- Température ambiante : -5...85 °C.
- Degré de pollution : 3
- Nombre de broches : 3
- Série Q40
- Courant à vide IO max. Pour Ue : 11.0 ma
- Propriétés supplémentaires : milieux conducteurs électriques|compensation de mousse et d'adhérence
- Sensibilité : réglable en fonction des médias
- Matériau du couvercle : PBT
- Type de produit
Détecteur capacitif
- Type
BCS0135
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
0.30 m
- Fréquence de commutation
10 Hz
- Modèle
capacitif
- Branchement
fiche mâle
- Type de montage
affleurant
- Matériau du boîtier
PBT
- Type de contact
1 PNP
IP67
- Température min.
-5 °C
- Température max.
85 °C
- Longueur
10.00 mm
- Largeur
40.00 mm
- Hauteur
40.00 mm
- Dim.
(L x l x H) 10.00 x 40.00 x 40.00 mm
- Profondeur
10 m
- Materiau de la gaine
PUR
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416762 BALLUFF Détecteur capacitif capacitif BCS0135 BCS0135 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416762 BALLUFF Détecteur capacitif capacitif BCS0135 BCS0135 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm
Description
Ces capteurs capacitifs pour la détection de niveau détectent sans contact, avec leur surface active, le produit à palrer, les matériaux en vrac ou les liquides par des parois en verre et en plastique. Dimensions=40 x 40 x 10 mm, série=Q40, montage=affleurant la paroi extérieure du réservoir, raccordement=câble avec connecteur, connecteur M8 x 1, 3 pôles, 0,30 m, PUR, sortie de commutation = PNP NF (NC), fréquence de commutation = 10 Hz, sensibilité=réglable en fonction du support, fonction=Smart Level 50, propriétés supplémentaires=compensation de la mousse et de l'adhérence conductrice électrique, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-5...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
