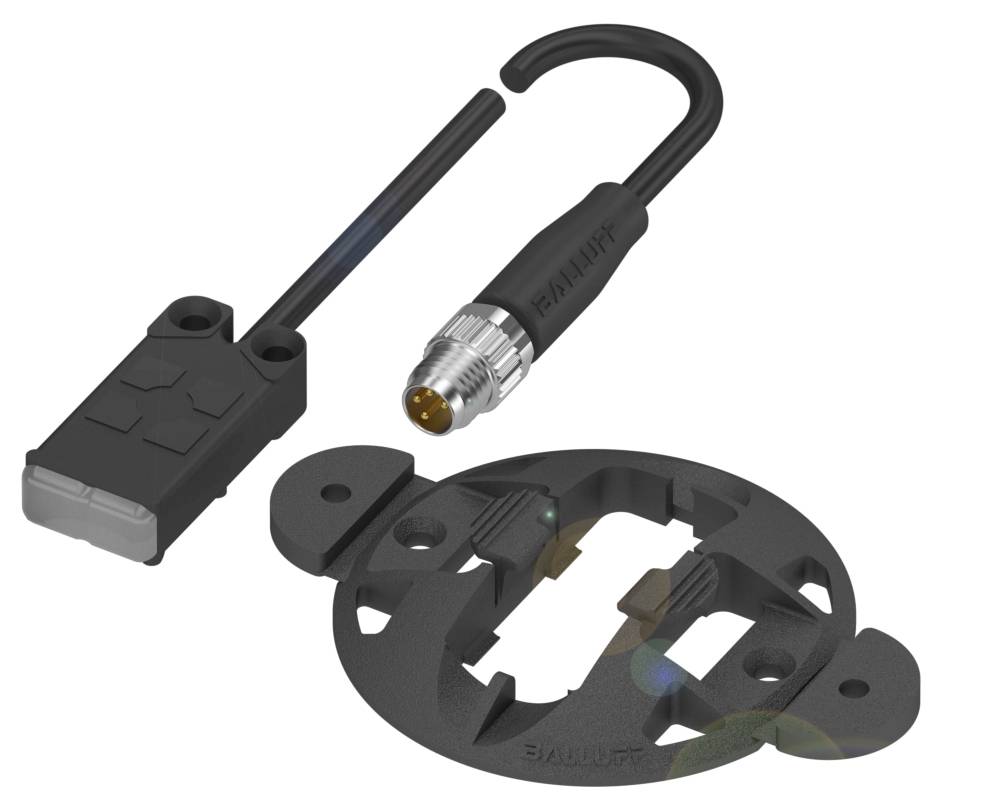

BALLUFF Détecteur capacitif capacitif BCS0130 BCS0130 affleurant PNP (L x l x H) 8.00 x 34 x 16 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
fiche mâle
Fiche technique (PDF)
Nombre
Total (CHF 172.02 / pièce(s))
CHF 172.02
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BCS0130 modèle cubique avec distance de commutation réglable
- Connexion : câble avec connecteur, mâle M8 x 1, 4 pôles, 0,30 m, PUR
- Dimensions : 34 x 16 x 8 mm
- Montage : affleurant la paroi extérieure du réservoir
- Sortie de commutation : PNP NF (NC)
- Série : R08
Caractéristiques techniques
- Caractéristiques principales :dimensions : 34 x 16 x 8 mm
- Surface active, matériau : PP
- Connexion : câble avec connecteur, mâle M8 x 1, 4 pôles, 0,30 m, PUR
- Série : R08
- Tension de fonctionnement Ub : 12...30 VDC
- Montage : affleurant la paroi extérieure du réservoir
- Fonction : Smart Level 50
- Matière du boîtier: PP
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 10 Hz
- Indice de protection : IP67
- Sensibilité : teachable en fonction des médias
- Température ambiante : de -25 à 70 °C
- Propriétés supplémentaires : supports conducteurs électriques
- Compensation de mousse et d'adhérence
- Caractéristiques supplémentaires :
- Contenu de la livraison : support|notice de montage
- Dimensions : 34 x 16 x 8 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. 200 ms.
- Tension de fonctionnement Ub : 12...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,33 μF
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 10 Hz
- Chute de tension statique max. : 1,5 V.
- Connexion : mâle M8 x 1, 4 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- MTTF (40 °C) : 98 A.
- Surface active, matériau : PP
- Couple de serrage : 0,2 Nm
- Taille : forme de parallélépipi
- Montage : affleurant la paroi extérieure du réservoir
- Sortie de commutation : PNP NF (NC)
- Diamètre de câble D : 3.4 mm
- Longueur de câble L : 0.3 m
- Matière du boîtier: PP
- Matériau de gaine : PUR
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Nombre de conducteurs : 4
- Section du conducteur : 0.14 mm²
- Nombre de broches : 4
- Possibilité de réglage : teachable
- Série : R08
- Courant à vide IO max. Pour Ue : 13,5 ma
- Propriétés supplémentaires : milieux conducteurs électriques|compensation de mousse et d'adhérence
- Sensibilité : teachable en fonction des médias
- Type de produit
Détecteur capacitif
- Type
BCS0130
- Tension de fonctionnement min.
12.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
12.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
0.30 m
- Fréquence de commutation
10 Hz
- Modèle
capacitif
- Branchement
fiche mâle
- Type de montage
affleurant
- Matériau du boîtier
PP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
8.00 mm
- Largeur
34 mm
- Hauteur
16 mm
- Dim.
(L x l x H) 8.00 x 34 x 16 mm
- Profondeur
8 m
- Materiau de la gaine
PUR
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
50 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416773 BALLUFF Détecteur capacitif capacitif BCS0130 BCS0130 affleurant PNP (L x l x H) 8.00 x 34 x 16 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416773 BALLUFF Détecteur capacitif capacitif BCS0130 BCS0130 affleurant PNP (L x l x H) 8.00 x 34 x 16 mm
Description
Ces capteurs capacitifs pour la détection de niveau détectent sans contact, avec leur surface active, le produit à palrer, les matériaux en vrac ou les liquides par des parois en verre et en plastique. Dimensions=34 x 16 x 8 mm, série=R08, montage=affleurant la paroi extérieure du réservoir, raccordement=câble avec connecteur, connecteur M8 x 1, 4 pôles, 0,30 m, PUR, sortie de commutation = PNP NF (NC), fréquence de commutation = 10 Hz, sensibilité=dépendant du support, fonction=Smart Level Smart 50, propriétés supplémentaires=compensation de la mousse et de l'adhérence conductrice, matériau du boîtier=PP, surface active, matériau=PP, température ambiante=-25...70 °C, tension de fonctionnement Ub=12...30 VDC, homologation/conformité=culusceCEE, indice de protection=IP67
