BALLUFF Détecteur capacitif capacitif BCS00U6 BCS00U6 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 72.11 / pièce(s))
CHF 72.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

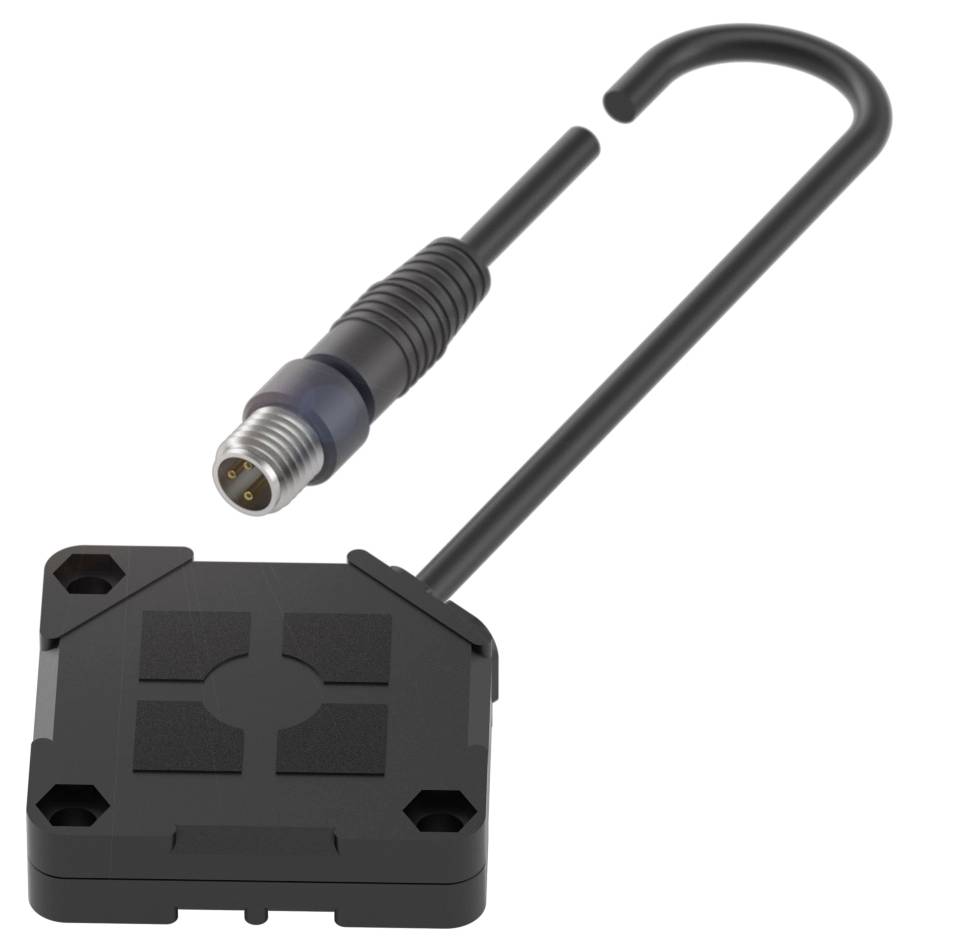

Modèle carré en plastique Balluff BCS00U6
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
- Dimensions : 40 x 40 x 10 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Série Q40
Caractéristiques techniques
- Caractéristiques principales :dimensions : 40 x 40 x 10 mm
- Surface active, matériau : PBT
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
- Série Q40
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : PBT
- Portée : 1...20 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : -5...85 °C.
- Caractéristiques supplémentaires :
- Dimensions : 40 x 40 x 10 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt-à-l'emploi : 25 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 10 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 20 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 195 A.
- Surface active, matériau : PBT
- Taille : forme de parallélépipi
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 0.3 m
- Matériau du boîtier : PBT
- Matériau de gaine : PUR
- Indice de protection : IP67
- Température ambiante : -5...85 °C.
- Degré de pollution : 1
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Nombre de broches : 3
- Marque : global
- Série Q40
- Courant à vide IO max. Pour Ue : 15 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...20 mm
- Matériau du couvercle : PBT
- Type d'emballage
Single
- Type de produit
Détecteur capacitif
- Type
BCS00U6
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Sorties
PNP
- Matériau du boîtier
PBT
- Modèle
capacitif
- Type de montage
affleurant
- Branchement
fiche mâle
- Longueur de câble
0.30 m
- Température min.
-5 °C
- Température max.
85 °C
IP67
- Longueur
10.00 mm
- Largeur
40.00 mm
- Hauteur
40.00 mm
- Dim.
(L x l x H) 10.00 x 40.00 x 40.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Materiau de la gaine
PUR
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
100 Hz
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416779 BALLUFF Détecteur capacitif capacitif BCS00U6 BCS00U6 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416779 BALLUFF Détecteur capacitif capacitif BCS00U6 BCS00U6 affleurant PNP (L x l x H) 10.00 x 40.00 x 40.00 mm Single
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=40 x 40 x 10 mm, série=Q40, montage=encastré, raccordement=câble avec connecteur, connecteur M8 x 1, 3 pôles, 0,30 m, PUR, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée=1...20 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-5...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
