BALLUFF Détecteur capacitif capacitif BCS00R4 BCS00R4 M12 affleurant PNP (Ø x H) 12 mm x 61 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
M12
Fiche technique (PDF)
Nombre
Total (CHF 160.92 / pièce(s))
CHF 160.92
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

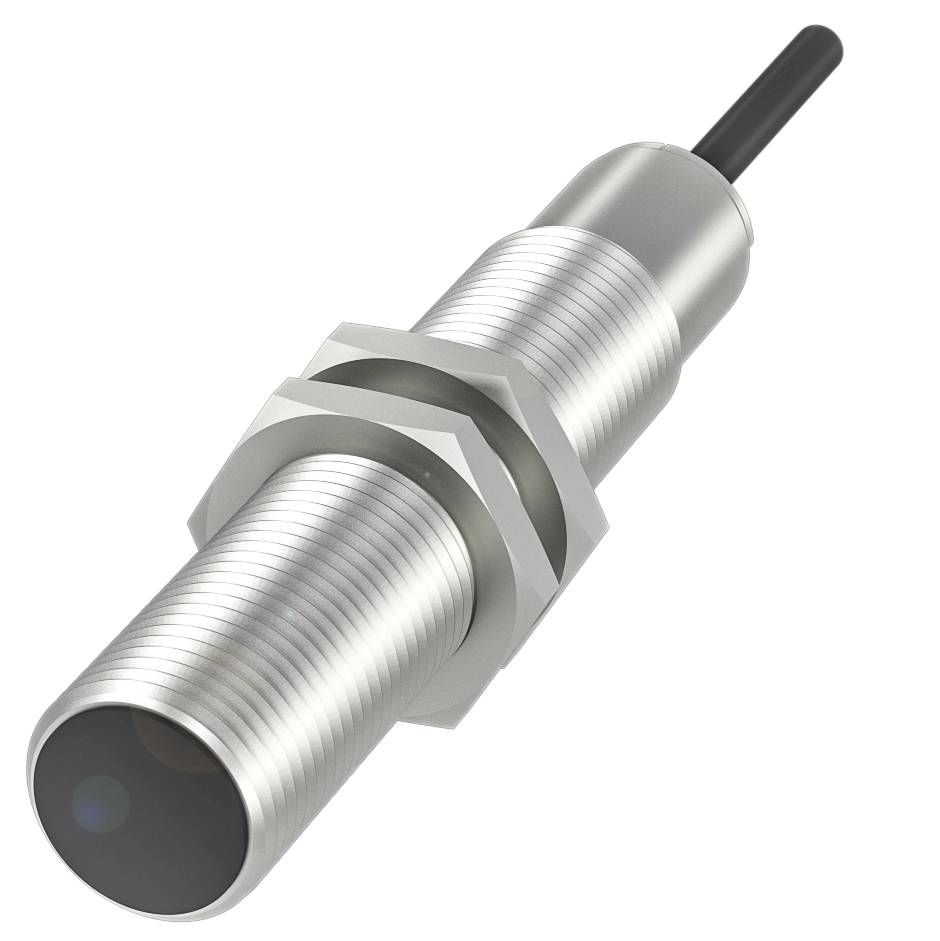

Modèle cylindrique Balluff BCS00R4 avec filetage M12
- Raccordement : câble, 2.00 m, PUR
- Dimensions : Ø 12 x 61 mm
- Montage : encastrable
- Série : M12
- Filetage (A) : M12x1
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 61 mm
- Surface active, matériau : PBT
- Raccordement : câble, 2.00 m, PUR
- Série : M12
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4305)
- Filetage (A) : M12x1
- Portée : 1...4 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 12 x 61 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 100 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 1,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15%
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2%
- MTTF (40 °C) : 343 A.
- Surface active, matériau : PBT
- Couple de serrage : 8 Nm
- Taille M12x1
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Diamètre du câble D : 3,50 mm
- Longueur de câble L : 2 m
- Matériau du boîtier : acier inoxydable (1.4305)
- Matériau de gaine : PUR
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Degré de pollution : 1
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Marque : global
- Série : M12
- Courant à vide IO max. Pour Ue : 20 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...4 mm
- Matériau du couvercle : PA
- Filetage (A) : M12x1
- Type de produit
Détecteur capacitif
- Type
BCS00R4
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
2.00 m
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
M12
- Type de montage
affleurant
- Taille
M12
- Matériau du boîtier
acier inoxydable
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Longueur
61.00 mm
- Largeur
61 mm
- Hauteur
61 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 61 m
- Materiau de la gaine
PUR
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417326 BALLUFF Détecteur capacitif capacitif BCS00R4 BCS00R4 M12 affleurant PNP (Ø x H) 12 mm x 61 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417326 BALLUFF Détecteur capacitif capacitif BCS00R4 BCS00R4 M12 affleurant PNP (Ø x H) 12 mm x 61 m
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 12 x 61 mm, série=M12, filetage (A)=M12x1, montage=encastré, raccordement=câble, 2,00 m, PUR, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée = 1...4 mm, sensibilité=distance de commutation réglable, matériau du boîtier=acier inoxydable (1.4305), surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
