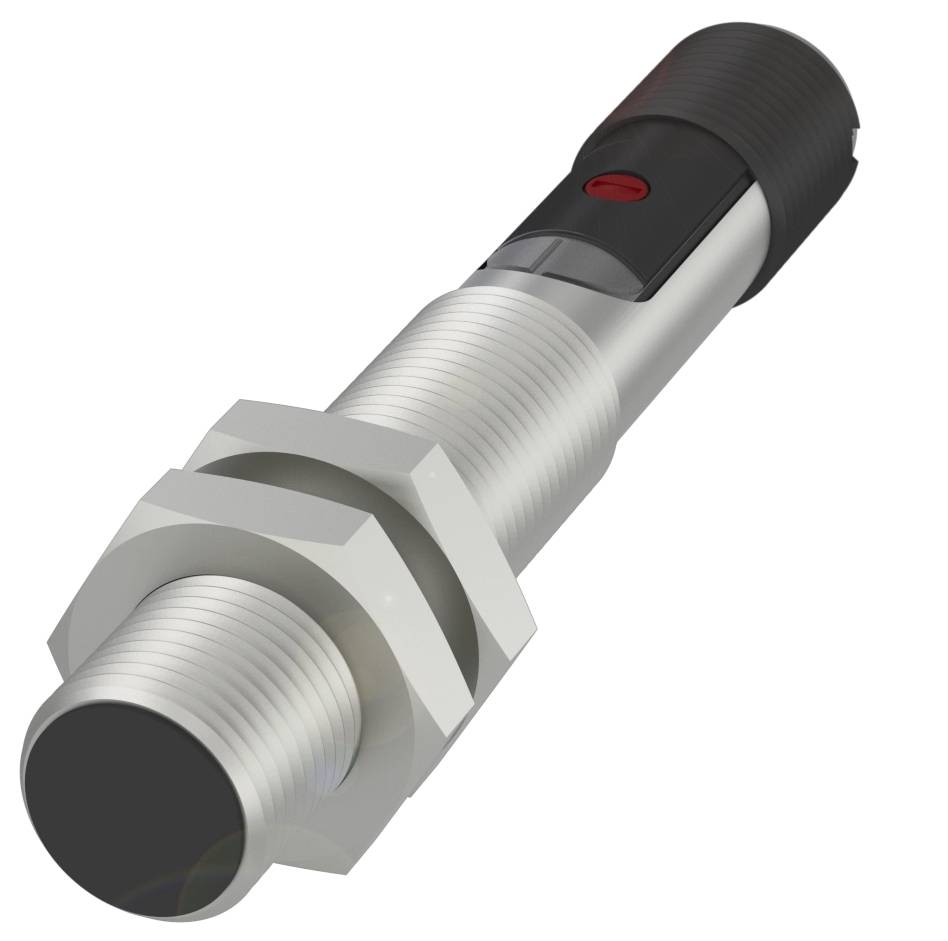

BALLUFF Détecteur capacitif capacitif BCS00P1 BCS00P1 M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
M12
Fiche technique (PDF)
Nombre
Total (CHF 164.62 / pièce(s))
CHF 164.62
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BCS00P1 avec filetage M12
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Dimensions : Ø 12 x 75 mm
- Montage : encastrable
- Série : M12
- Filetage (A) : M12x1
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 75 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Série : M12
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4305)
- Filetage (A) : M12x1
- Portée : 1...4 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 12 x 75 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15%
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2%
- MTTF (40 °C) : 343 A.
- Surface active, matériau : PBT
- Couple de serrage : 8 Nm
- Taille M12x1
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Matériau du boîtier : acier inoxydable (1.4305)
- Nombre de broches : 3
- Marque : global
- Série : M12
- Courant à vide IO max. Pour Ue : 20 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...4 mm
- Matériau du couvercle : PBT|PA
- Filetage (A) : M12x1
- Type de produit
Détecteur capacitif
- Type
BCS00P1
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
M12
- Type de montage
affleurant
- Taille
M12
- Matériau du boîtier
acier inoxydable
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Longueur
75.00 mm
- Largeur
75 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 75.00 mm
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417226 BALLUFF Détecteur capacitif capacitif BCS00P1 BCS00P1 M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417226 BALLUFF Détecteur capacitif capacitif BCS00P1 BCS00P1 M12 affleurant PNP (Ø x L) 12 mm x 75.00 mm
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 12 x 75 mm, série=M12, filetage (A)=M12x1, montage=encastré, raccordement=connecteur, M12x1 mâle, 4 pôles, sortie de commutation = PNP NF (NC), fréquence de commutation = 100 Hz, portée = 1...4 mm, sensibilité=distance de commutation réglable, matériau du boîtier=acier inoxydable (1.4305), surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
