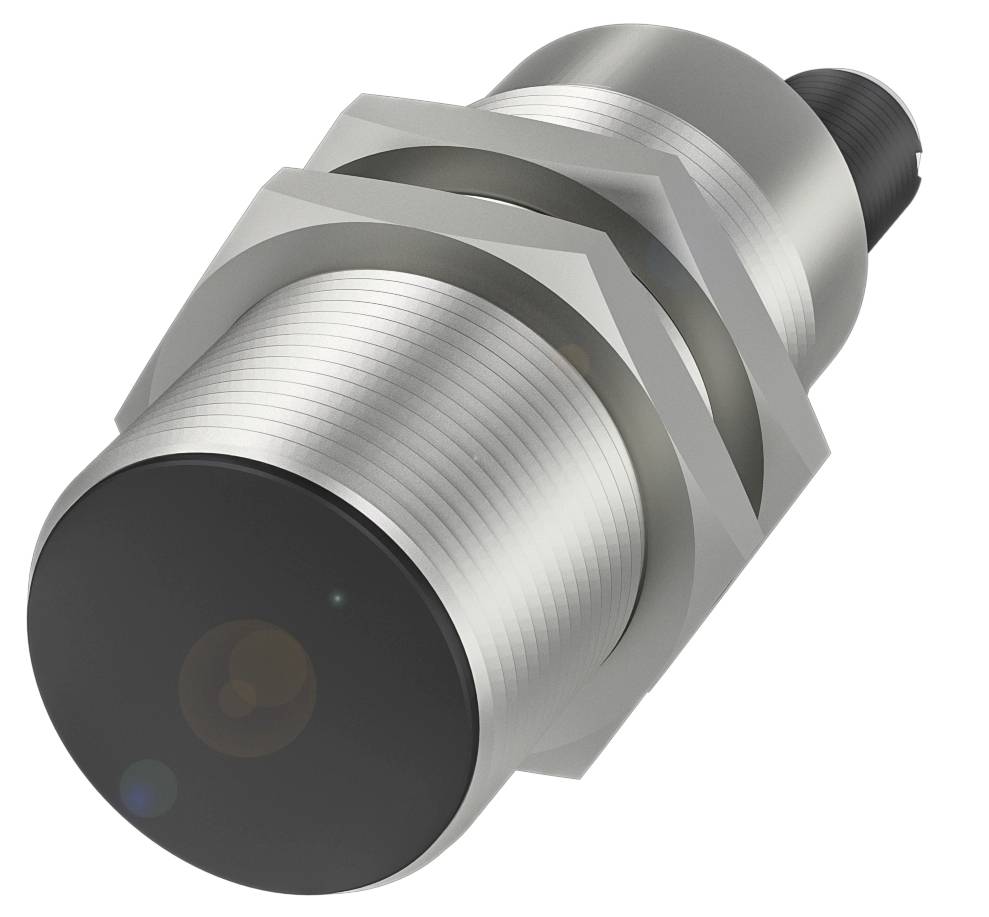

BALLUFF Détecteur capacitif capacitif BCS00MR BCS00MR M30 affleurant PNP (Ø x H) 30 mm x 79 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Type de contact
1 NO (T)
Sorties
PNP
Modèle
capacitif
Fiche technique (PDF)
Nombre
Total (CHF 151.67 / pièce(s))
CHF 151.67
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BCS00MR avec filetage M30
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Dimensions : Ø 30 x 79 mm
- Montage : encastrable
- Série : M30
- Filetage (A) : M30x1.5
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 30 x 79 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Série : M30
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4305)
- PBT
- Filetage (A) : M30x1.5
- Portée : 2...15 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 30 x 79 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 15 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2.0%
- MTTF (40 °C) : 343 A.
- Surface active, matériau : PBT
- Couple de serrage : 90 Nm
- Taille M30x1.5
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Matériau du boîtier : acier inoxydable (1.4305)|PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Degré de pollution : 1
- Nombre de broches : 3
- Marque : global
- Série : M30
- Courant à vide IO max. Pour Ue : 20 ma
- Propriétés supplémentaires : anti-transpiration (champ magnétique 100kA/
- Sensibilité : distance de commutation réglable
- Plage de mesure : 2...15 mm
- Matériau du couvercle : PBT|PA
- Filetage (A) : M30x1.5
- Type de produit
Détecteur capacitif
- Type
BCS00MR
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Sorties
PNP
- Matériau du boîtier
acier inoxydable
- Modèle
capacitif
- Propriété du matériau
inoxydable
- Type de montage
affleurant
- Taille
M30
- Branchement
fiche mâle
- Température min.
-25 °C
- Température max.
85 °C
IP67
- Longueur
79.00 mm
- Largeur
79 mm
- Hauteur
79 m
- Diamètre
30 mm
- Dim.
(Ø x H) 30 mm x 79 m
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
100 Hz
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417151 BALLUFF Détecteur capacitif capacitif BCS00MR BCS00MR M30 affleurant PNP (Ø x H) 30 mm x 79 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417151 BALLUFF Détecteur capacitif capacitif BCS00MR BCS00MR M30 affleurant PNP (Ø x H) 30 mm x 79 m
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 30 x 79 mm, série=M30, filetage (A)=M30x1.5, montage=encastré, raccordement=connecteur, M12x1 mâle, 3 pôles, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée = 2...15 mm, sensibilité=distance de commutation réglable, matériau du boîtier=acier inoxydable (1.4305) PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
