BALLUFF Détecteur capacitif capacitif BCS00MJ BCS00MJ M18 affleurant NPN (Ø x L) 18 mm x 88.50 mm Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Modèle
capacitif
Fiche technique (PDF)
Nombre
Total (CHF 114.66 / pièce(s))
CHF 114.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

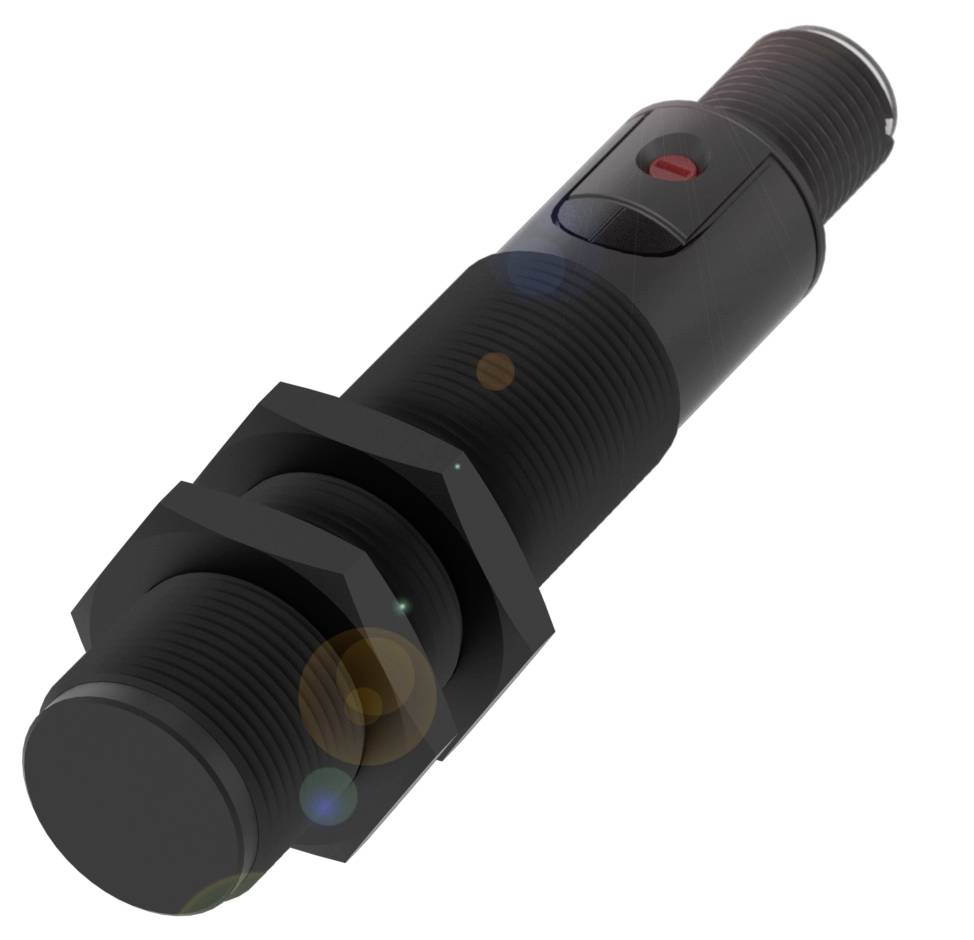

Modèle cylindrique Balluff BCS00MJ avec filetage M18
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Dimensions : Ø 18 x 88.5 mm
- Montage : encastrable
- Série M18
- Filetage (A) : M18x1
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 88.5 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Série M18
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : encastrable
- Matériau du boîtier : PBT
- Filetage (A) : M18x1
- Portée : 1...8 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Sensibilité : distance de commutation réglable
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 18 x 88.5 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 8 mm
- Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
- Précision de répétition max. (% de Sr) : 2.0%
- MTTF (40 °C) : 343 A.
- Surface active, matériau : PBT
- Couple de serrage : 2 Nm
- Taille M18x1
- Montage : encastrable
- Sortie de commutation : NPN N/O (NO)
- Matériau du boîtier : PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Degré de pollution : 1
- Nombre de broches : 3
- Marque : global
- Série M18
- Courant à vide IO max. Pour Ue : 20 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...8 mm
- Matériau du couvercle : PBT|PA
- Filetage (A) : M18x1
- Type d'emballage
Single
- Type de produit
Détecteur capacitif
- Type
BCS00MJ
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18
- Matériau du boîtier
PBT
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Longueur
88.50 mm
- Largeur
88.5 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 88.50 mm
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
100 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417166 BALLUFF Détecteur capacitif capacitif BCS00MJ BCS00MJ M18 affleurant NPN (Ø x L) 18 mm x 88.50 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417166 BALLUFF Détecteur capacitif capacitif BCS00MJ BCS00MJ M18 affleurant NPN (Ø x L) 18 mm x 88.50 mm Single
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 18 x 88.5 mm, série=M18, filetage (A)=M18x1, montage=encastré, raccordement=connecteur, M12x1 mâle, 3 pôles, sortie de commutation = NPN N/O (NO), fréquence de commutation = 100 Hz, portée = 1...8 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
