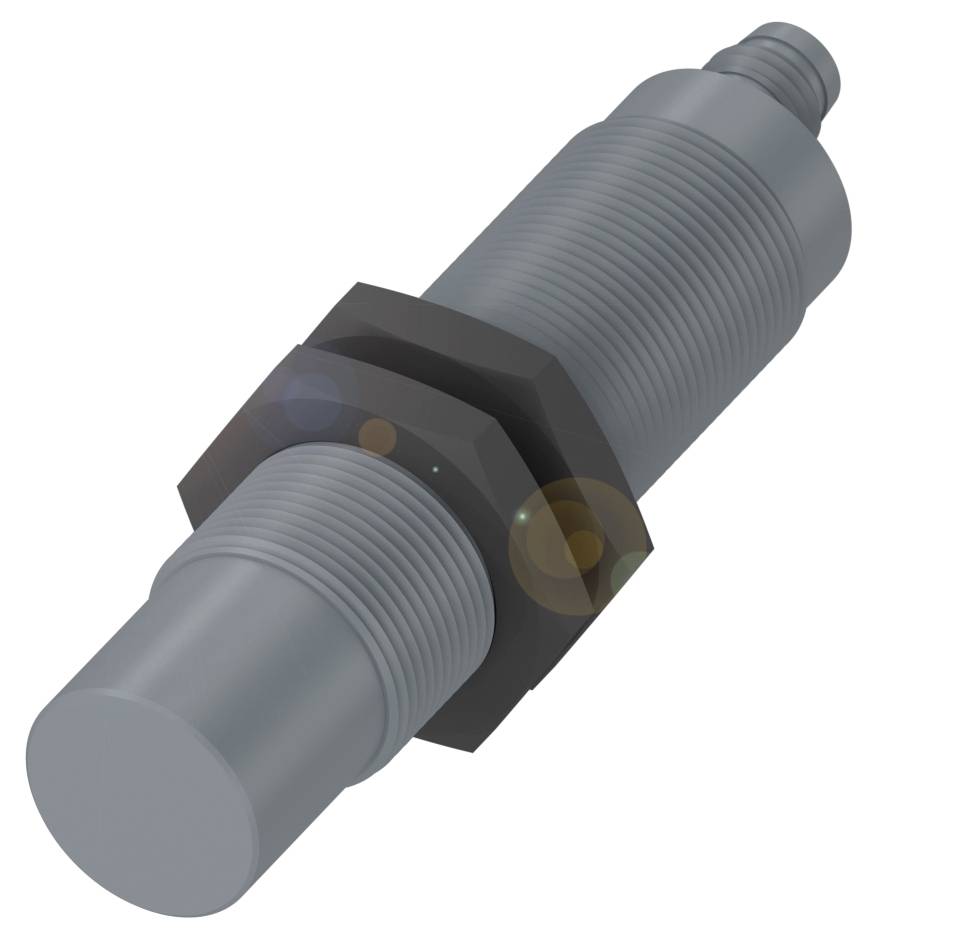

BALLUFF Détecteur capacitif capacitif BCS008U BCS008U M18 non affleurant PNP (Ø x L) 18 mm x 70.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
35.0 V
Sorties
PNP
Modèle
capacitif
Branchement
M18
Fiche technique (PDF)
Nombre
Total (CHF 190.52 / pièce(s))
CHF 190.52
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BCS008U avec filetage M18
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Dimensions : Ø 18 x 70 mm
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Série M18
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 70 mm
- Surface active, matériau : PVC
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Série M18
- Tension de fonctionnement Ub : 10...35 VDC
- Montage : non encastré
- Fonction : Smart Level 15
- Matériau du boîtier : PVC
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 2 Hz
- Indice de protection: IP66
- Sensibilité : réglable en fonction des médias
- Température ambiante : -10...60 °C.
- Propriétés supplémentaires : supports conducteurs électriques
- Compensation de mousse et d'adhérence
- Caractéristiques supplémentaires :
- Contenu de livraison : écrou (2x)
- Dimensions : Ø 18 x 70 mm
- Courant de fonctionnement nominal IE : 300 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...35 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 2 Hz
- Chute de tension statique max. : 1.8 V
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- MTTF (40 °C) : 239 A.
- Surface active, matériau : PVC
- Matériau du boîtier caractéristiques mécaniques : PVC
- Couple de serrage : 1 Nm
- Taille M18x1
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Indice de protection : IP66, IP66 à la sortie de la fiche
- Température ambiante : -10...60 °C.
- Nombre de broches : 3
- Série M18
- Propriétés supplémentaires : milieux conducteurs électriques|compensation de mousse et d'adhérence
- Sensibilité : réglable en fonction des médias
- Matériau du couvercle : PVC
- Filetage (A) : M18x1
- Type de produit
Détecteur capacitif
- Type
BCS008U
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
35.0 V
- Tension de fonctionnement
10.0 - 35.0 V
- Sorties
PNP
- Fréquence de commutation
2 Hz
- Modèle
capacitif
- Branchement
M18
- Type de montage
non affleurant
- Taille
M18
- Matériau du boîtier
PVC
- Type de contact
1 NF (R)
IP66
- Température min.
-10 °C
- Température max.
60 °C
- Longueur
70.00 mm
- Largeur
70 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 70.00 mm
- Tension nominale
35.0 V
- Courant de service
300 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417408 BALLUFF Détecteur capacitif capacitif BCS008U BCS008U M18 non affleurant PNP (Ø x L) 18 mm x 70.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417408 BALLUFF Détecteur capacitif capacitif BCS008U BCS008U M18 non affleurant PNP (Ø x L) 18 mm x 70.00 mm
Description
Ces capteurs capacitifs pour la détection de niveau détectent, avec leur surface active, le produit à mesurer, les matériaux en vrac ou les liquides. Son champ électrique sphérique compense efficacement les anses sur la surface active du capteur. Dimensions=Ø 18 x 70 mm, série=M18, filetage (A)=M18x1, montage=non encastré, raccordement=connecteur, M8 x 1 mâle, 3 pôles, sortie de commutation = PNP NF (NC), fréquence de commutation = 2 Hz, sensibilité = réglable en fonction du support, fonction=Smart Level 15, propriétés supplémentaires=compensation de la mousse et de l'adhérence conductrice électrique, matériau du boîtier=PVC, surface active, matériau=PVC, température ambiante=-10...60 °C, tension de fonctionnement Ub=10...35 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP66
