Name: BALLUFF Détecteur capacitif capacitif BCS004M BCS004M M30 affleurant PNP (Ø x H) 30 mm x 87 m
Brand: BALLUFF
SKU: 3417520
Availability: BackOrder

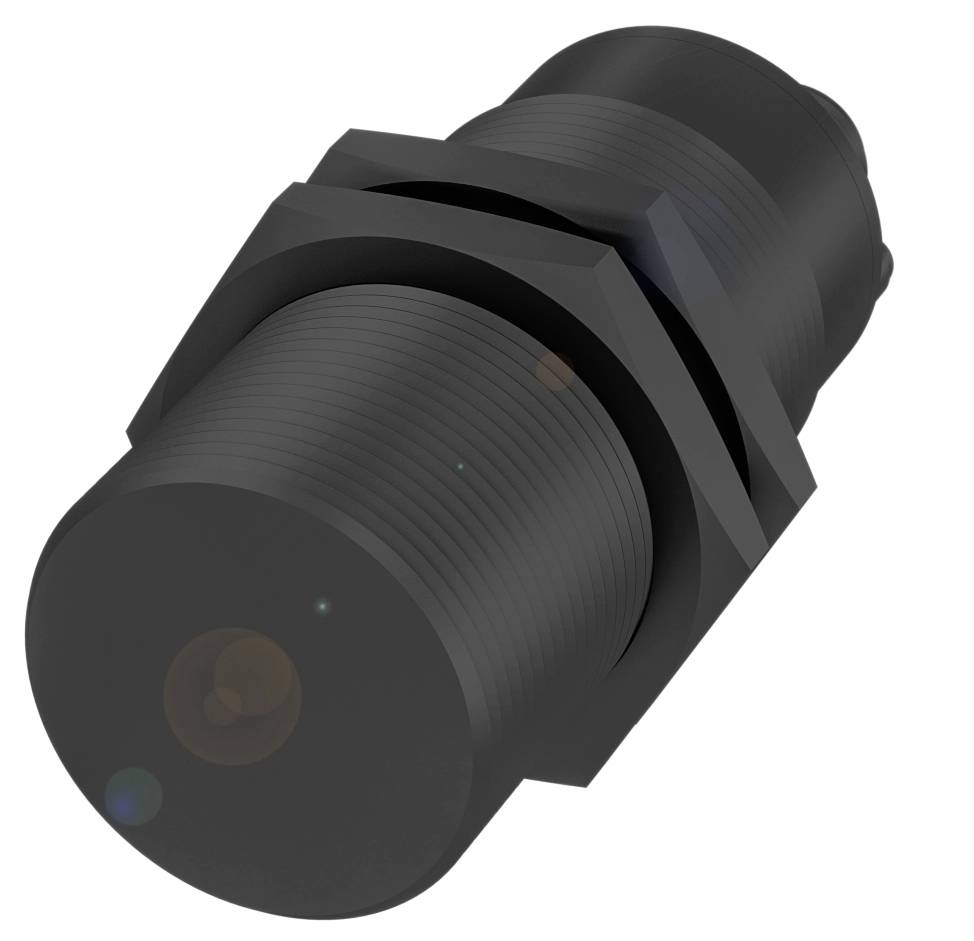

Un capteur cylindrique noir fileté, adapté à la détection précise dans les applications industrielles.

Photo non contractuelle

Type de produit

Détecteur capacitif

Tension de fonctionnement max.

35.0 V

Sorties

PNP

Modèle

capacitif

Branchement

fiche mâle

Fiche technique (PDF)

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 143.95 / pièce(s))

CHF 143.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique Balluff BCS004M avec filetage M30

Connexion : connecteur, connecteur M12x1, 4 pôles
Dimensions : Ø 30 x 87 mm
Montage : encastrable
Série : M30
Filetage (A) : M30x1.5

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 30 x 87 mm
Surface active, matériau : PBT
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : M30
Tension de fonctionnement Ub : 10...35 VDC
Montage : encastrable
Matériau du boîtier : PBT
Filetage (A) : M30x1.5
Portée : 1...20 mm
Sortie de commutation : PNP NO/NF (NO/NC) programmable
Fréquence de commutation : 100 Hz
Indice de protection: IP66
Sensibilité : distance de commutation réglable
Température ambiante : -30...70 °C.
Caractéristiques supplémentaires :
Contenu de la livraison : écrou (2x)|Guide de démarrage rapide|tournevis
Dimensions : Ø 30 x 87 mm
Affichage de la tension de fonctionnement : oui
Affichage de la fonction : oui
Courant de fonctionnement nominal IE : 300 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 10...35 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Chute de tension statique max. : 1.8 V
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 20 mm
Dérive de température max. (% de Sr) : 20%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 455 A.
Surface active, matériau : PBT
Couple de serrage : 4 Nm
Taille M30x1.5
Montage : encastrable
Sortie de commutation : PNP N/O/N/F (NO/NC)
Matériau du boîtier : PBT
Indice de protection : IP66, IP66 à la sortie de la fiche
Température ambiante : -30...70 °C.
Degré de pollution : 1
Nombre de broches : 4
Série : M30
Courant à vide IO max. Pour Ue : 18 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 1...20 mm
Matériau du couvercle : PBT|PE
Filetage (A) : M30x1.5

Type de produit: Détecteur capacitif

Type: BCS004M

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 35.0 V

Tension de fonctionnement: 10.0 - 35.0 V

Sorties: PNP

Fréquence de commutation: 100 Hz

Modèle: capacitif

Branchement: fiche mâle

Type de montage: affleurant

Taille: M30

Matériau du boîtier: PBT

Type de contact: 1 PNP

: IP66

Température min.: -30 °C

Température max.: 70 °C

Longueur: 87.00 mm

Largeur: 87 mm

Hauteur: 87 m

Diamètre: 30 mm

Dim.: (Ø x H) 30 mm x 87 m

Tension nominale: 35.0 V

Courant de service: 300 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417520 BALLUFF Détecteur capacitif capacitif BCS004M BCS004M M30 affleurant PNP (Ø x H) 30 mm x 87 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417520 BALLUFF Détecteur capacitif capacitif BCS004M BCS004M M30 affleurant PNP (Ø x H) 30 mm x 87 m

Description

Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). Dimensions=Ø 30 x 87 mm, série=M30, filetage (A)=M30x1.5, montage=encastré, raccordement=connecteur, M12x1 mâle, 4 pôles, sortie de commutation = PNP NO/NF (NO/NC) programmable, fréquence de commutation = 100 Hz, portée = 1...20 mm, sensibilité = distance de commutation réglable, matériau du boîtier = PBT, surface active, matériau=PBT, température ambiante=-30...70 °C, tension de fonctionnement Ub=10...35 VDC, homologation/conformité=CECUULUSWEEE, indice de protection = IP66

Ce texte a été traduit par une machine.
