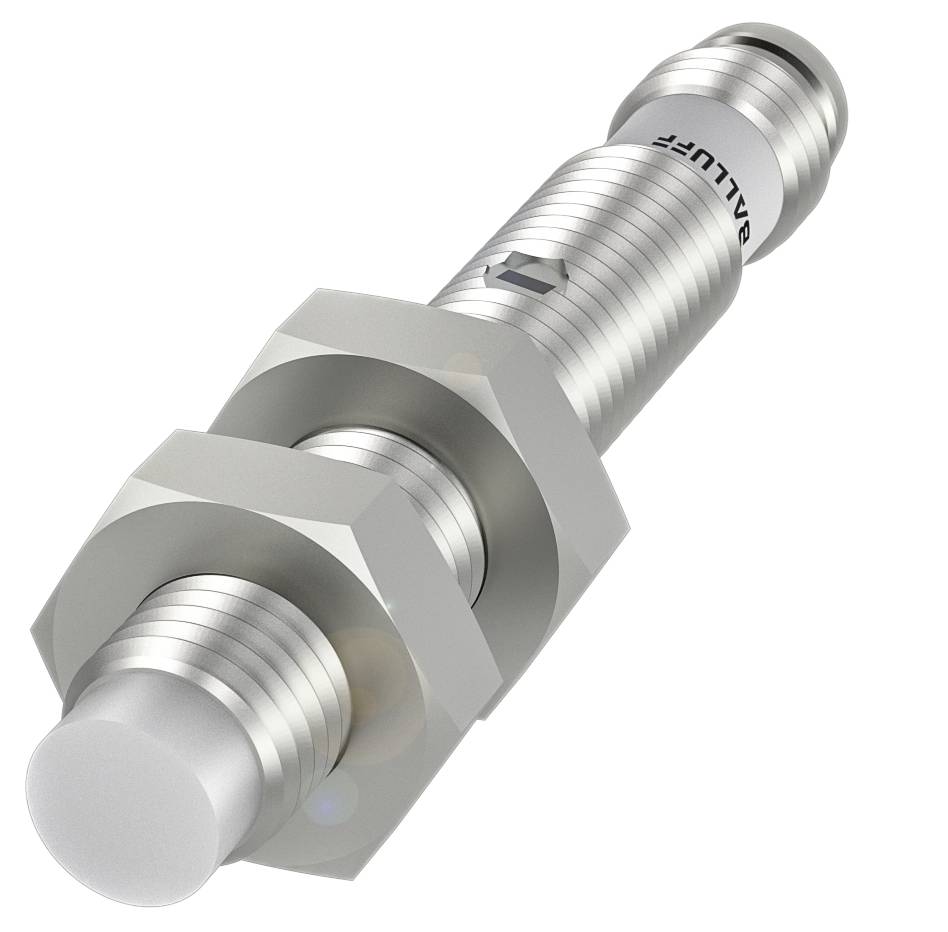

BALLUFF Détecteur capacitif capacitif BCS002N BCS002N M8 non affleurant PNP (Ø x L) 8 mm x 54.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
capacitif
Branchement
M8
Fiche technique (PDF)
Nombre
Total (CHF 260.82 / pièce(s))
CHF 260.82
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BCS002N version compacte cylindrique avec filetage M5 ou M8
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Dimensions : Ø 8 x 54 mm
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Série M08
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 8 x 54 mm
- Surface active, matériau : PTFE
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Série M08
- Tension de fonctionnement Ub : 11...30 VDC
- Montage : non encastré
- Matériau du boîtier : acier inoxydable (1.4301)
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP65
- Sensibilité : distance de commutation réglable
- Température ambiante : -10...70 °C.
- Caractéristiques supplémentaires :
- Contenu de la livraison : écrou (2x)|tournevis|Guide de démarrage rapide
- Dimensions : Ø 8 x 54 mm
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 100 ms max
- Tension de fonctionnement Ub : 11...30 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 2 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 3 mm
- Dérive de température max. (% de Sr) : 15%
- Précision de répétition max. (% de Sr) : 2.0%
- MTTF (40 °C) : 444 A.
- Surface active, matériau : PTFE
- Couple de serrage : 6 Nm
- Taille M8x1
- Montage : non encastré
- Sortie de commutation : PNP NF (NC)
- Matériau du boîtier : acier inoxydable (1.4301)
- Nombre de broches : 3
- Série M08
- Courant à vide IO max. Pour Ue : 10 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 0.1...3 mm
- Filetage (A) : M8x1
- Type de produit
Détecteur capacitif
- Type
BCS002N
- Tension de fonctionnement min.
11.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
11.0 - 30.0 V
- Sorties
PNP
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
M8
- Type de montage
non affleurant
- Taille
M8
- Matériau du boîtier
acier inoxydable
IP65
- Température min.
-10 °C
- Température max.
70 °C
- Longueur
54.00 mm
- Largeur
54 mm
- Diamètre
8 mm
- Dim.
(Ø x L) 8 mm x 54.00 mm
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
50 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417112 BALLUFF Détecteur capacitif capacitif BCS002N BCS002N M8 non affleurant PNP (Ø x L) 8 mm x 54.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417112 BALLUFF Détecteur capacitif capacitif BCS002N BCS002N M8 non affleurant PNP (Ø x L) 8 mm x 54.00 mm
Description
Ces capteurs capacitifs pour la détection de niveau détectent, avec leur surface active, le produit à mesurer, les matériaux en vrac ou les liquides. Son champ électrique sphérique compense efficacement les anses sur la surface active du capteur. Dimensions=Ø 8 x 54 mm, série=M08, filetage (A)=M8x1, montage=non encastré, raccordement=connecteur, M8 x 1 mâle, 3 pôles, sortie de commutation = PNP NF (NC), fréquence de commutation = 100 Hz, portée = 0,1...3 mm, sensibilité=distance de commutation réglable, matériau du boîtier=acier inoxydable (1.4301), surface active, matériau=PTFE, température ambiante=-10...70 °C, tension de fonctionnement Ub=11...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP65
